概念车圆盘制动转子结构设计方案

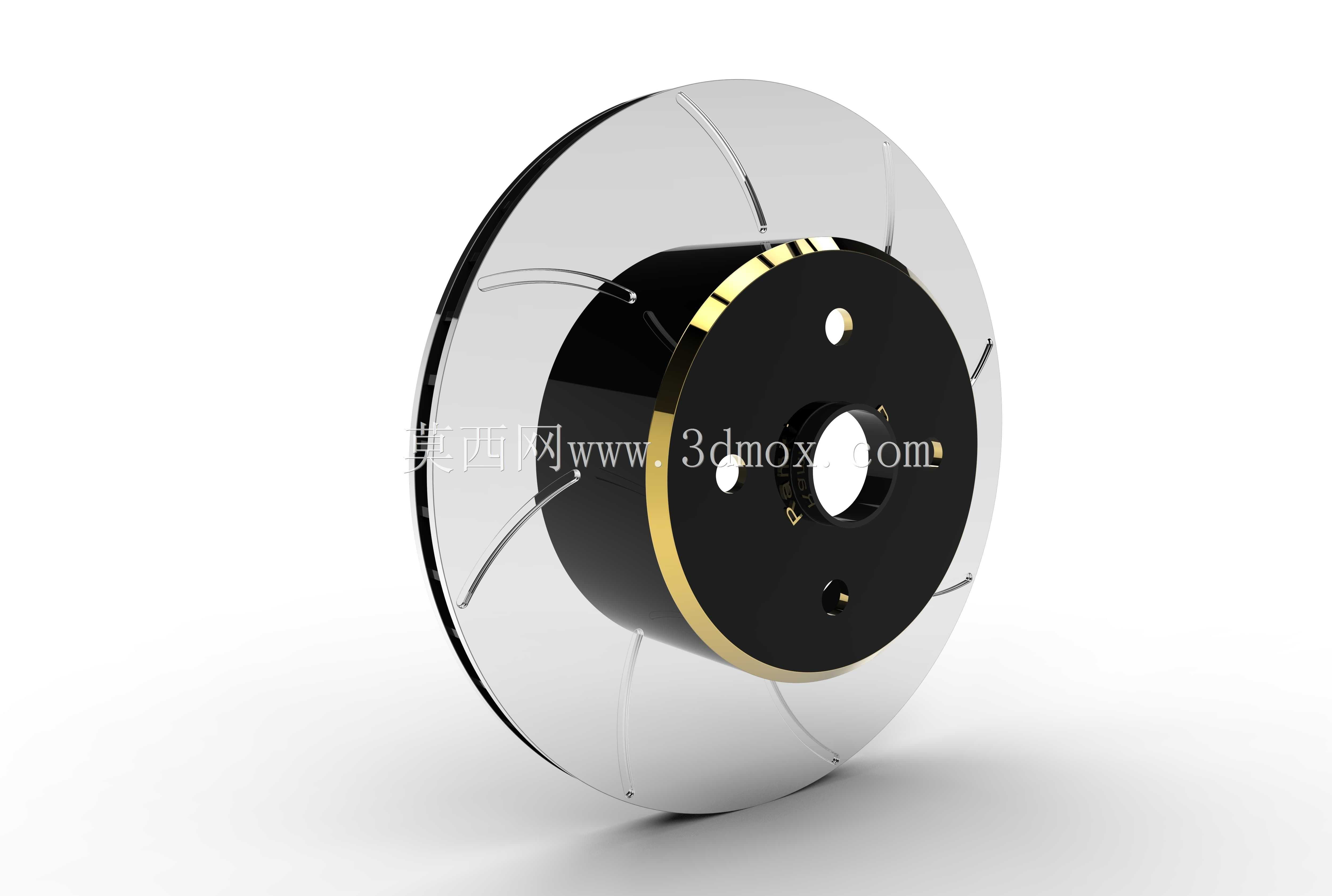

　　在乘用车制动系统的开发流程中，制动转子作为核心摩擦承载部件，其结构合理性直接决定整车制动效能、热衰退抗性与行驶平顺性，本次设计的概念车圆盘转子，针对高性能乘用车型的轻量化与散热需求做了定向结构优化。从实际装车场景来看，该转子适配前置前驱家用运动车型的前轮制动端，匹配单活塞浮动式制动卡钳使用，日常行驶中承担车辆减速、驻车制动时的摩擦扭矩传递作用，在连续下坡、频繁制动的工况下，需要快速导出摩擦产生的热量，避免制动片热衰减导致制动力下降。设计阶段首先确定了转子的安装边界：中心定位孔与轮毂轴头采用H7/h6间隙配合，安装孔节圆直径匹配主流A级车的轮毂安装尺寸，转子总厚度控制在22mm，摩擦面单边预留3mm的磨损余量，

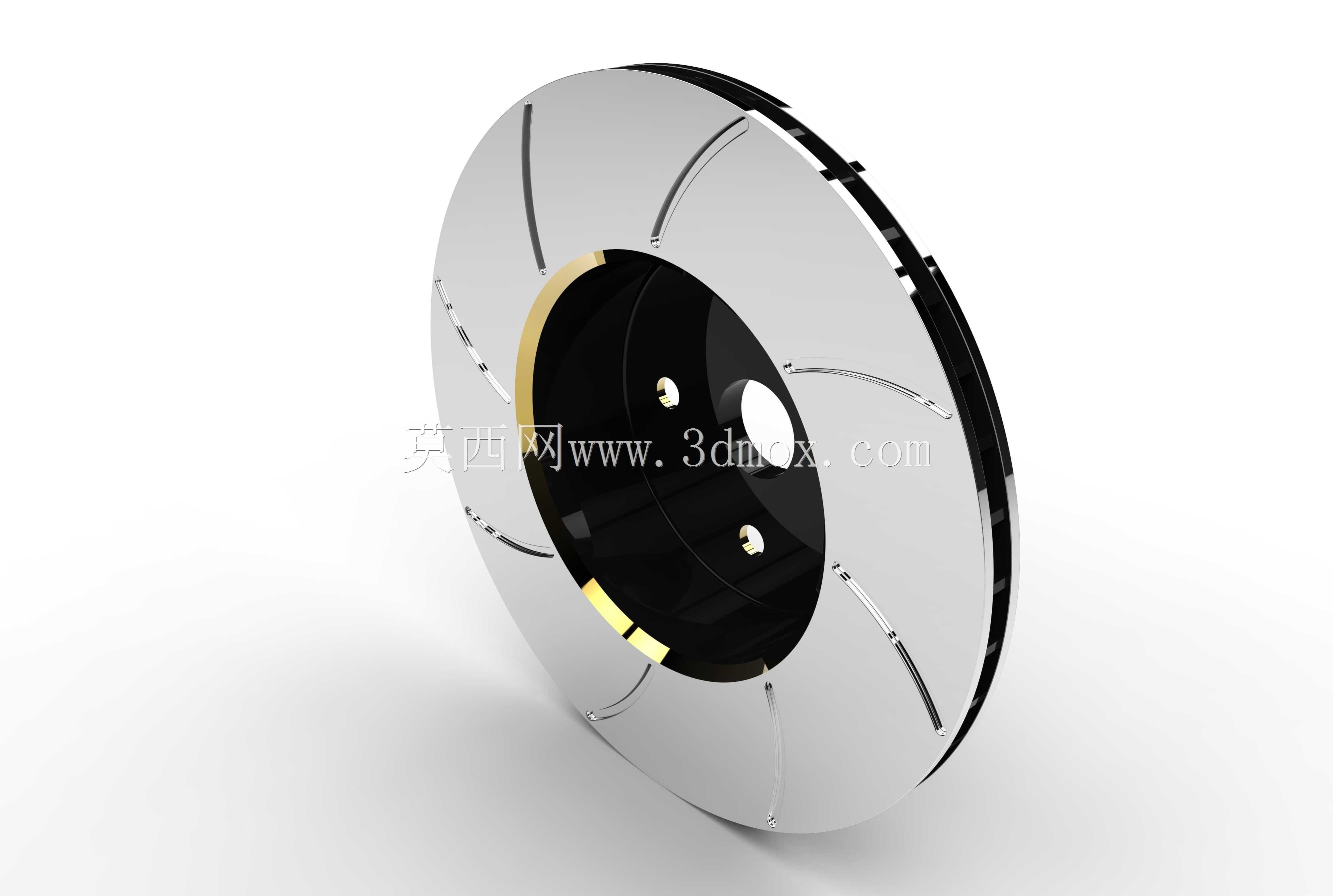

　　满足整车全生命周期的使用磨损需求，转子外圆直径设定为280mm，适配16寸及以上规格的轮辋安装，不会与轮辋内侧产生运动干涉。结构设计上采用了通风式内腔结构，摩擦面之间布置36条径向导流筋，车辆行驶时随转子旋转形成离心气流，将摩擦产生的热量从转子中心向外周导出，相比同尺寸实心转子，连续制动工况下的盘面温度可降低18%左右，有效减少热翘曲变形量。转子与轮毂的结合面采用平面度0.02mm的精加工要求，保证安装后转子的端面跳动量控制在0.05mm以内，避免制动时出现踏板抖动、方向盘震颤的问题。摩擦表面做了等距环形浅槽设计，一方面可以刮除制动片表面的磨屑，避免磨屑在摩擦面间形成磨粒磨损，另一方面可以在雨天行驶时快速排走摩擦面间的水膜，

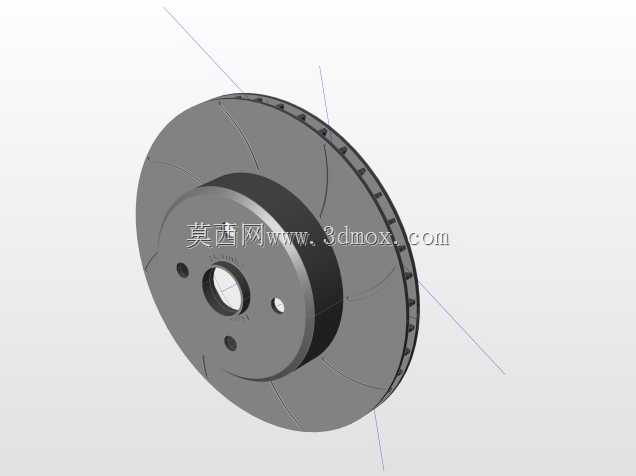

　　缩短湿滑路面的制动响应时间。考虑到概念车型的外观展示需求，转子外周做了倒角钝化处理，非摩擦面做了轻量化减重窝设计，在保证结构强度满足20MPa制动面压要求的前提下，整体重量相比同规格量产铸铁转子降低12%，减少了簧下质量，提升悬架的响应速度。设计过程中通过运动仿真验证了转子在最高1800rpm转速下的结构应力分布，最大应力出现在安装孔周边，数值远低于材料的屈服强度，安全系数达到3.2以上，满足极端制动工况下的强度要求，同时对转子的固有频率做了校核，避开了悬架系统的固有频率区间，避免行驶过程中产生制动共振异响。
