十字轴式刚性万向节传动结构

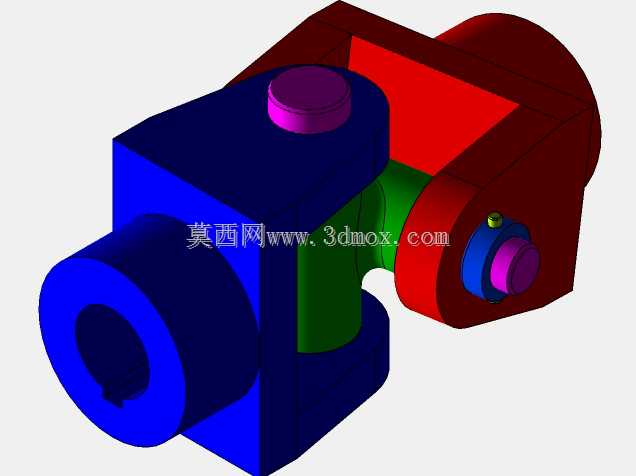

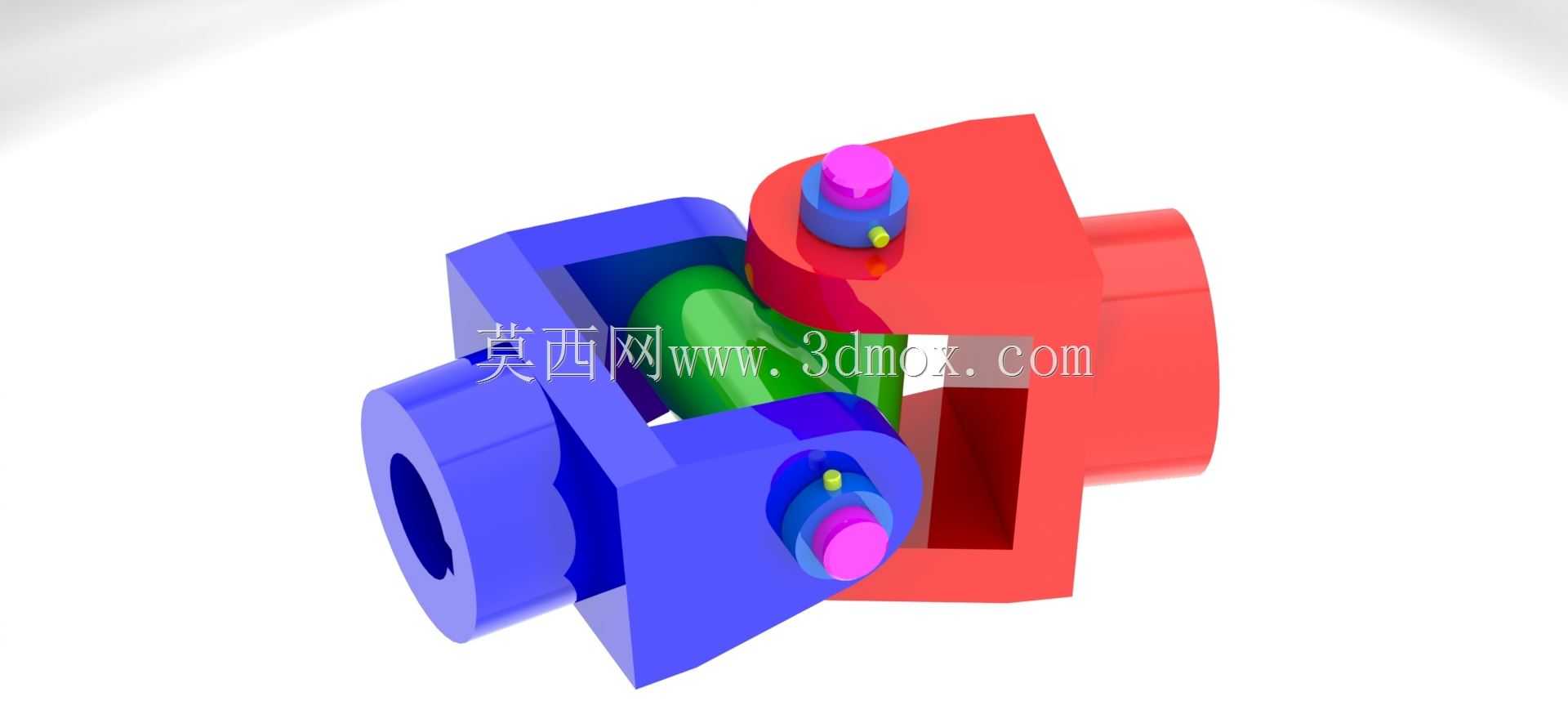

　　在各类需要变角度传递旋转扭矩的设备传动链路中，这类十字轴结构的刚性万向节是应用频次极高的基础传动件，常见于需要两轴存在轴线夹角的传动场景，比如工业设备的非同轴动力输出端、小型输送线的转角传动位、非标设备的动力转向布局里，都能看到这类结构的实际应用。它的核心作用是在两轴轴线不共线、存在一定角度偏移的工况下，稳定传递旋转运动与扭矩，补偿安装过程中产生的轴线角度误差，避免刚性同轴连接因为装配偏差产生的憋劲、轴承额外负载、轴件弯曲疲劳等问题。从结构设计逻辑来看，这个万向节采用了成对铰链配合十字轴的布局，两个叉形接头分别对接输入与输出轴端，十字轴作为中间铰接载体，让两个叉形接头可以分别绕十字轴的两个垂直轴线转动，以此适应两轴之间的角度偏移，

　　这种结构的特点是承载能力强，传动刚性足，能适配中等扭矩的传动需求，但要注意单个这类万向节在有夹角传动时，输出轴的瞬时转速会存在周期性波动，所以在对转速同步性要求高的场合，通常会成对使用这类万向节来抵消转速波动。从安装边界来看，这类万向节的两端轴接部位采用了轴孔配合的连接形式，设计时需要预留足够的摆动空间，避免万向节在最大摆角状态下和周边的机架、护罩等结构产生运动干涉，叉形接头的铰接部位做了限位结构，防止十字轴在转动过程中出现轴向窜动，保证传动过程的稳定性。建模过程中需要重点关注十字轴和叉形接头铰接孔的配合间隙，既要保证转动灵活无卡滞，又要控制间隙量避免传动过程中产生过大的回程误差，铰接部位的销轴固定结构需要做防松设计，

　　避免长期交变载荷下出现销轴脱出的故障。实际选型应用时，需要根据传动链路的最大传递扭矩、工作转速、两轴最大工作夹角来匹配对应规格的万向节，同时要考虑铰接部位的润滑维护空间，长期运行的工况下需要预留注油位置，减少铰接面的磨损，延长部件使用寿命。
