Type-C接口公头注塑成型结构设计

　　日常做消费电子结构设计时，Type-C公头是绕不开的通用接插件部件，这次的结构模型完全按照量产公头的实际装配逻辑搭建，先从应用场景说起，这类接头目前覆盖了绝大多数便携数码设备的有线连接场景，小到TWS耳机充电盒、智能手机，大到轻薄笔记本电脑、便携显示器，都靠这类接口实现电力传输与数据交互，甚至不少工业手持检测设备、便携式医疗终端也开始统一采用这类接口，替代过去五花八门的专用接插件，减少配件适配成本。做结构设计的时候最先要卡的是安装边界，公头外露的金属插舌部分严格遵循通用规范的尺寸公差，插舌宽度、厚度以及外露长度都控制在通用母座的适配范围内，避免出现插接过紧或者松垮接触不良的问题，插舌内部的引脚排布预留了足够的塑封固定空间，

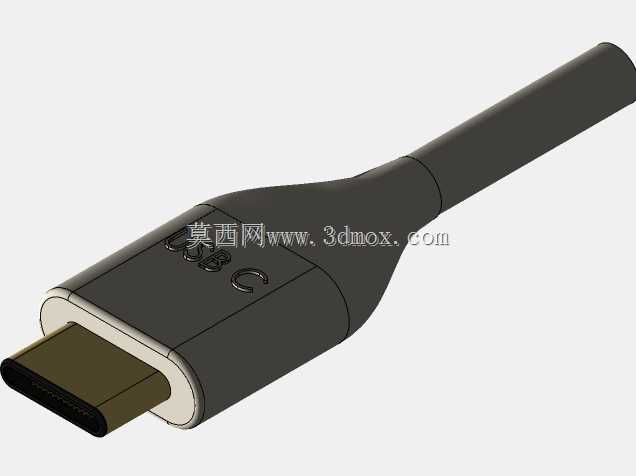

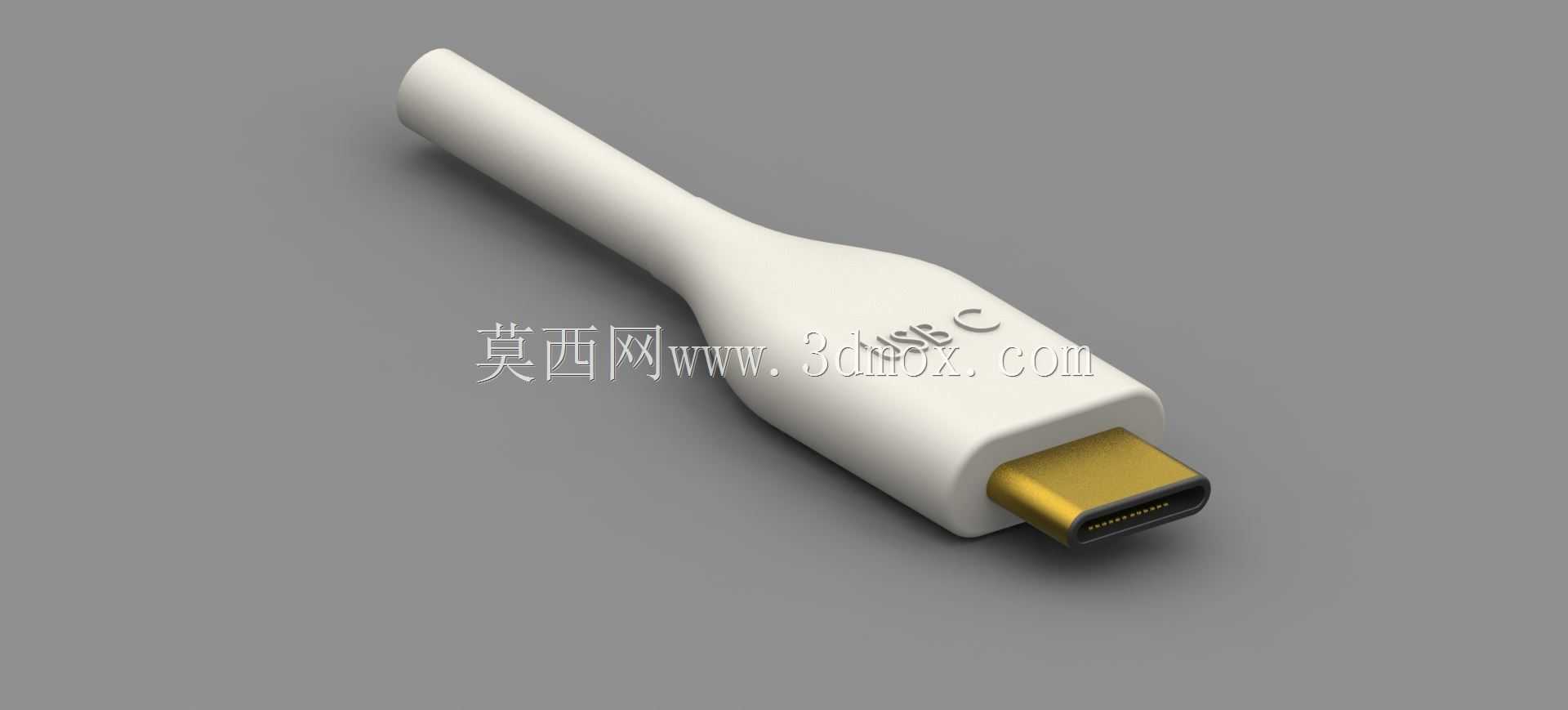

　　不会因为引脚偏移导致焊接后短路。外模的注塑部分做了渐变收腰的流线造型，不是单纯为了外观好看，线卡位置的直径匹配常规3-4mm线径的屏蔽线材，收腰过渡段是为了缓解线材弯折时的应力集中，过去做直筒外模的接头，经常在出线位置因为反复弯折出现线皮断裂、内部芯线脱焊的问题，这个渐变弧度把弯折应力分散到更长的外模段上，能大幅提升接头的弯折使用寿命。金属插舌和注塑外模的结合位置做了环形倒扣结构，装配时插舌尾部的定位柱先和线材的屏蔽层压接固定，再通过注塑包胶把倒扣完全包裹，避免长期插拔过程中金属插舌和外模出现松脱移位。实际建模时把外模表面的防滑拔模斜度也做了还原，拔模角度控制在1.5度，既方便注塑生产时脱模，也能让用户插拔接头时有足够的摩擦力，

　　不会因为外模表面过于光滑导致插拔打滑。另外插舌端面的倒角做了0.2mm的C角处理，对接母座时能自动导正，不会因为对位偏差刮伤母座内部的接触弹片，很多早期的C口接头因为端面没做倒角，插歪的时候很容易把母座内的弹片顶变形，导致接触失效。整个结构的壁厚控制也做了优化，外模最薄的位置不小于1.2mm，保证注塑成型时不会出现缺胶、缩水的问题，同时也能给内部的芯线焊接点提供足够的防护，避免外力挤压直接作用到焊接位置导致脱焊。在做装配干涉检查的时候，特意验证了接头插入标准母座后的配合间隙，外模端面和母座外壳的预留间隙控制在0.3mm，不会因为外壳尺寸公差导致接头无法完全插合，也不会因为间隙过大出现插接后晃动的问题。
