做机械结构设计的同行都清楚,旋转支承部件的选型与建模,直接决定整套传动机构的运行稳定性与寿命,这套滚珠轴承的建模完全贴合实际加工装配逻辑,没有做脱离生产实际的理想化简化。从应用场景来看,这类深沟结构的滚珠轴承覆盖范围极广,小到精密仪表的转轴支承、小型伺服电机的输出端定位,大到输送机辊筒、普通机床主轴的径向承载工位,甚至家用家电的旋转部件里都能见到同结构产品的身影,是机械传动系统里应用频次最高的标准件之一。

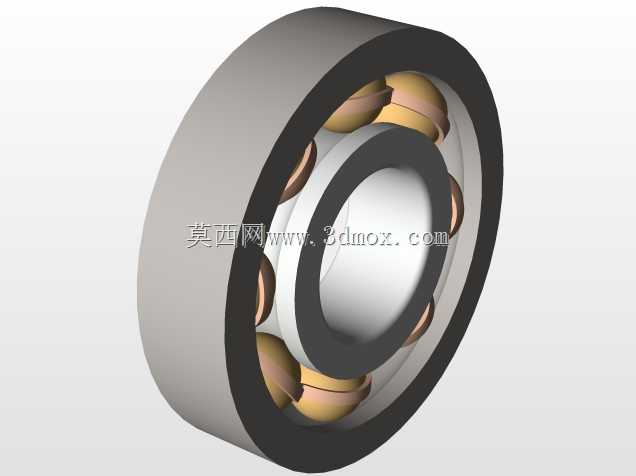

建模过程中优先还原了各部件的实际功能边界:外圈的外径与安装座孔采用基轴制配合逻辑,建模时预留了合理的装配公差带参考,外圆柱面做了微小的安装倒角,避免压装时刮伤安装孔内壁;内圈的内孔与旋转轴采用基孔制配合,内孔两端同样做了导向倒角,方便热装或者压装作业时的轴件导入。滚动体采用均匀排布的钢制球体,球体与内外圈滚道的接触角按照常规深沟球轴承的零接触角设计,主要承受径向载荷,同时也能承载一定比例的双向轴向载荷,满足多数既有径向受力又有少量轴向窜动限位需求的工位。保持架采用浪形冲压结构,兜孔的弧度完全贴合滚动体的球面曲率,既可以将各滚动体均匀分隔,避免运转过程中滚动体之间直接接触产生额外摩擦与磨损,又能引导滚动体在滚道内正常运转,在轴承润滑脂填充时,保持架的间隙还可以留存部分润滑脂,延长补脂维护的周期。

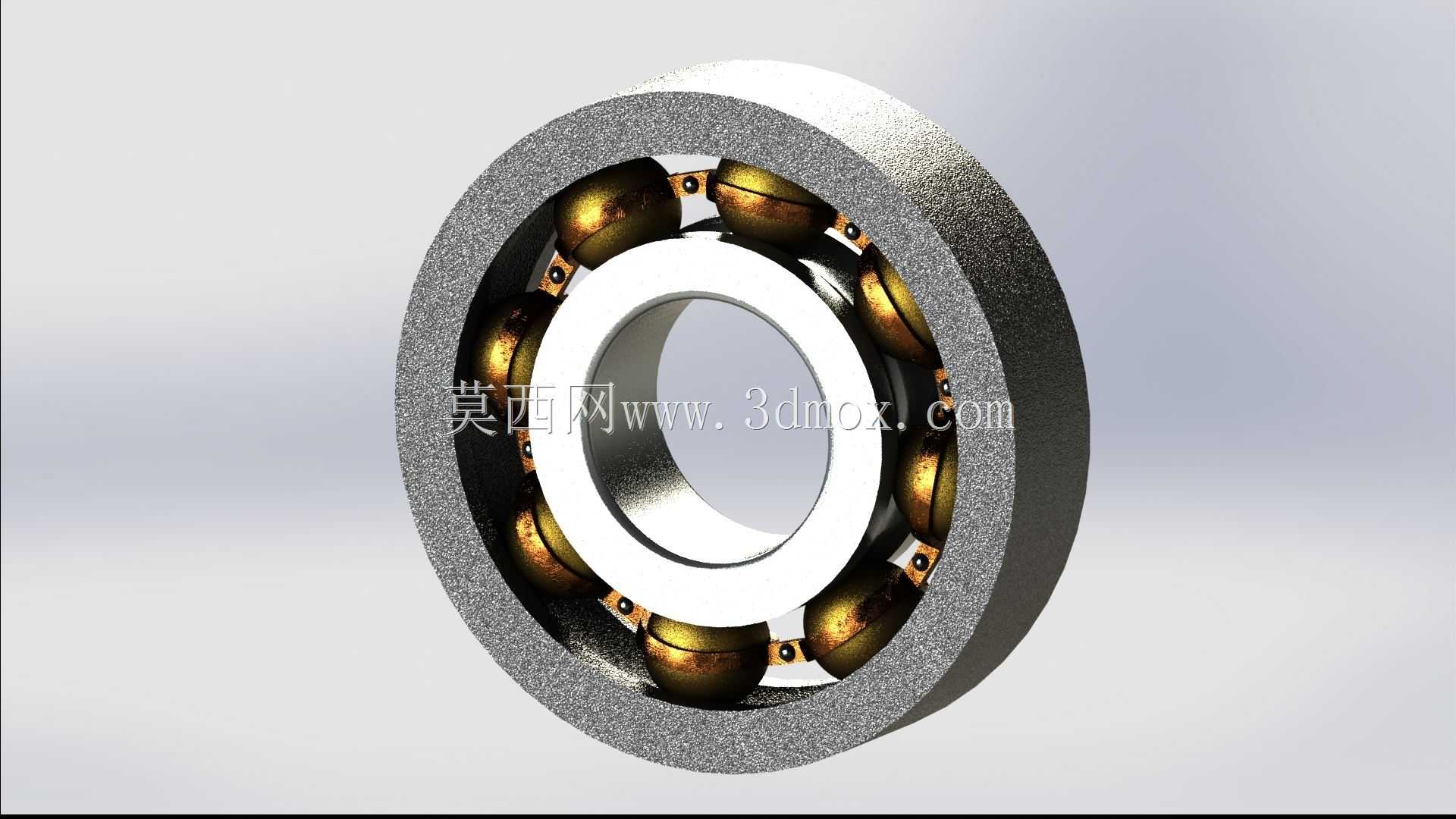

建模时特意还原了各部件的装配间隙:滚动体与滚道之间预留了微米级的运转间隙,既不会因为间隙过大导致运转时产生径向跳动,也不会因为间隙过小在热胀冷缩时出现卡滞;保持架与内外圈的挡边之间也预留了足够的轴向间隙,避免高速运转时保持架与套圈发生摩擦剐蹭。从安装边界来看,这套模型的安装尺寸完全符合常规深沟球轴承的尺寸系列,宽度方向的尺寸与对应型号的轴承座安装槽深度匹配,轴向定位时可以通过轴用挡圈或者端盖实现固定,不需要额外做非标准的结构修改,选型时可以直接调取模型匹配安装位尺寸,核对轴径、座孔尺寸、安装跨距等参数,大幅缩短标准件选型建模的时间。另外模型还原了实际产品的表面细节,比如外圈的磨削纹理、滚动体的金属抛光质感、保持架的冲压表面特征,在做设备装配演示、运动仿真的时候,可以更直观地展示轴承的运转状态,检查周边结构是否会与轴承部件产生运动干涉。
