Takumi TK9116小型电磁继电器结构设计

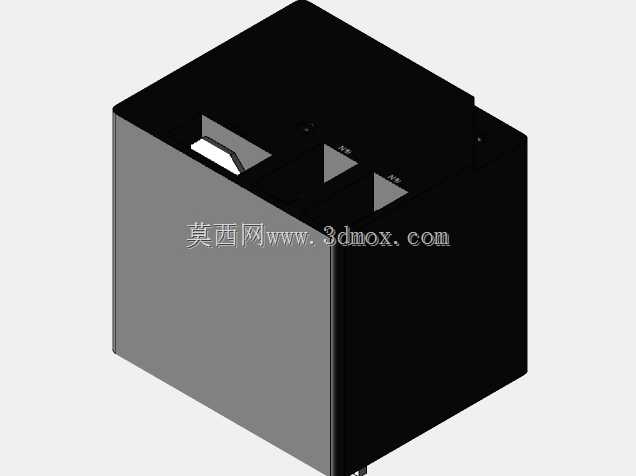

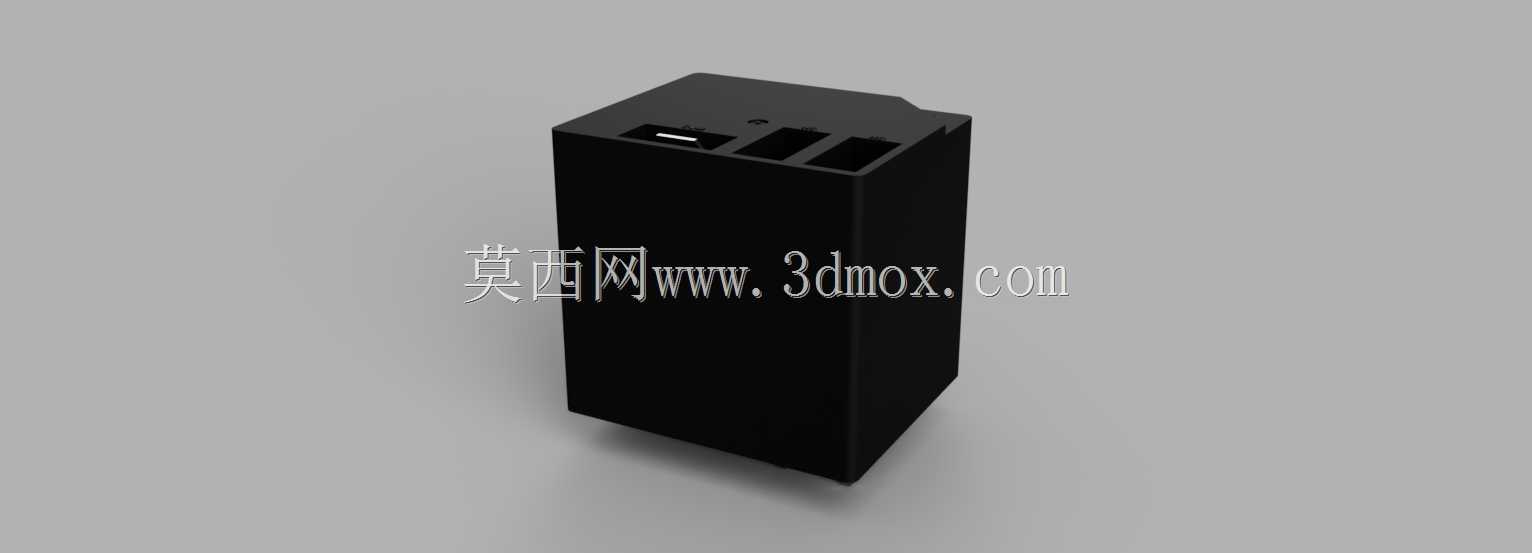

　　这款小型电磁继电器主要面向低压工控回路的通断控制场景，在自动化产线控制、配电回路信号切换、小型设备动力通断场景中应用广泛，可实现小电流控制大负载回路的隔离切换，避免控制回路直接接入高压大电流带来的触点烧蚀、信号干扰问题。从结构设计来看，整体采用长方体塑封外壳，外壳做了卡扣式密封结构，既可以阻挡车间环境中的粉尘、切削液雾气进入内部触点腔，也能在触点分断产生电弧时避免弧光外溢，适配工业现场相对复杂的使用环境。外壳顶部预留的三个接口槽位，分别对应线圈供电引脚、常开触点引脚、常闭触点引脚，引脚排布采用行业通用的间距标准，可直接适配市面主流的PCB焊接座、导轨安装插座，不需要额外做转接件设计，降低选型配套的适配成本。

　　设计过程中优先考虑了安装边界的通用性，整体外形的长宽高尺寸控制在常规小型继电器的通用安装尺寸区间内，侧面做了防滑拔取的凹槽结构，方便现场运维人员在密集排布的柜内空间里快速插拔更换，不需要额外借助工具。内部的电磁驱动部分采用叠片式铁芯结构，线圈绕组做了绝缘浸漆处理，可适配24V直流控制电压，在额定负载下触点可承载30A、240V交流回路的通断需求，触点部分采用银合金材质，降低频繁通断过程中的触点氧化、接触电阻增大问题，延长器件的实际使用寿命。外壳的壁厚做了均匀化处理，在注塑生产环节可避免缩水、翘曲等成型缺陷，装配时内部的衔铁复位弹簧采用标准化的圆柱螺旋压缩弹簧，弹力参数经过匹配调校，保证线圈得电时衔铁吸合到位无抖动，

　　失电时可快速复位切断触点，避免触点拉弧时间过长导致的烧蚀。在实际选型应用中，这类继电器常搭配PLC输出端使用，将PLC的弱输出信号转换为可驱动接触器、电磁阀、小型电机等负载的动力回路通断信号，同时实现控制侧与负载侧的电气隔离，避免负载侧的浪涌电压反向冲击损坏控制单元。安装时既可以通过配套插座卡在标准DIN导轨上，也可以直接焊接在控制PCB板上，适配不同的柜内布局需求，外壳的阻燃等级满足低压电器的相关安全要求，在故障起弧时可阻止外壳燃烧蔓延，提升电气回路的安全冗余。
