68毫米口径涵道式风机叶轮结构设计

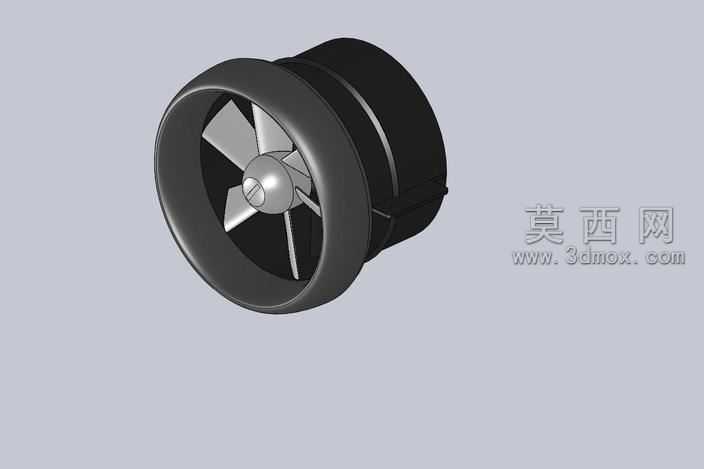

该作品为直径68毫米的涵道式风机叶轮三维建模设计，整体采用同轴一体化结构布局，建模过程中以中心回转轴线为基准，依次完成轮毂、叶片、涵道外圈、尾部安装座的特征构建。轮毂部分采用流线型半球形导流端设计，通过旋转凸台特征生成主体结构，表面做光滑过渡处理，可有效降低进气端的气流紊流损耗，提升进气效率。叶片部分共设置六片等距分布的轴流叶片，每片叶片采用翼型截面设计，建模时先绘制单叶片的截面草图，通过曲面放样生成叶片实体，再沿中心轴做圆周阵列完成全部叶片的排布，叶片与轮毂、涵道内壁的连接处均做圆角过渡处理，既减少应力集中问题，也能降低气流通过时的风阻与噪音。涵道外圈为等厚圆筒结构，与叶片外缘保留极小的装配间隙，建模时通过薄壁旋转特征生成，外圈外侧设置多道环形加强筋，在不显著增加整体重量的前提下提升涵道的结构刚性，避免高速旋转时出现结构形变。尾部安装座为阶梯轴结构，设置有定位卡槽与安装止口，可直接与驱动电机的输出端配合定位，保证整体的同轴度精度。材质渲染阶段，整体结构赋予哑光黑色工程塑料材质，模拟常用的玻纤增强尼龙注塑材质效果，叶片表面做轻微的磨砂质感处理，金属转轴部分赋予抛光铝合金材质，通过环境光遮蔽与漫反射参数调整，还原不同部件的材质质感差异。设计过程中重点考量了气动效率与结构强度的平衡，叶片的安装角度经过参数化调整，可适配小口径高速风机的风压需求，整体结构无冗余特征，所有壁厚均匀，符合注塑成型的工艺要求，各部件的连接过渡自然，既满足流体力学的性能要求，也兼顾了实际生产的加工可行性。
