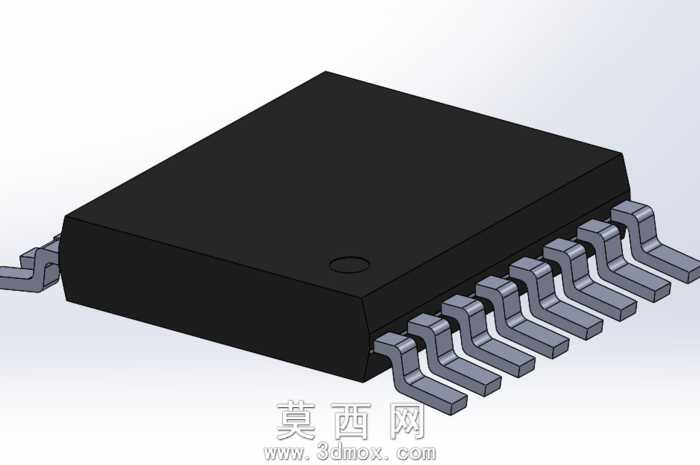

16引脚TSSOP封装电子芯片三维模型

本模型为16引脚薄型小尺寸封装（TSSOP）的电子芯片三维建模成果，建模过程严格遵循JEDEC标准中TSSOP-16封装的尺寸规范，对芯片本体、引脚结构、定位标识等细节进行了1:1精准还原。建模初期首先梳理封装的核心结构参数，包括塑封本体的长宽高尺寸、引脚间距、引脚成型弯折角度、引脚共面度公差等关键指标，采用SolidWorks软件进行参数化建模，通过草图绘制、拉伸凸台创建塑封主体的基础形态，塑封本体边角做符合工业生产实际的微小倒角处理，还原真实塑封工艺的成型特征。针对16个 gull-wing（鸥翼型）引脚，采用阵列结合单独特征编辑的方式完成建模，先绘制单个引脚的截面轮廓，通过扫描特征生成引脚的弯折形态，精准还原引脚与塑封本体的连接段、水平焊接段的过渡弧度，保证引脚的间距、伸出长度、弯折高度完全符合行业标准，同时对引脚表面做细微的纹理处理，还原金属冲压引脚的真实质感。塑封本体表面的圆形定位凹点作为引脚1的识别标识，通过凹坑特征精准制作，位置与尺寸完全匹配量产封装的标识规范。材质渲染阶段，塑封本体采用哑光黑色环氧树脂材质，调整材质的粗糙度、反光度参数还原塑封料的哑光质感，引脚采用镀锡铜合金材质，设置轻微的金属反光与表面细微磨砂纹理，区分塑封与金属引脚的材质差异。模型整体结构完整，无多余特征，各部件的装配关系清晰，可直接用于PCB布局仿真、焊接工艺模拟、电子产品结构设计的元器件库调用，建模过程中充分考虑了工业应用的实用性，所有尺寸均预留公差匹配空间，能够满足电子设计、结构验证、教学演示等多场景的使用需求，完整还原了TSSOP封装轻薄化、引脚密度高的典型特征，为电子类产品的三维设计提供精准的元器件模型支撑。
