适配树莓派的3D打印香蕉皮安装基座

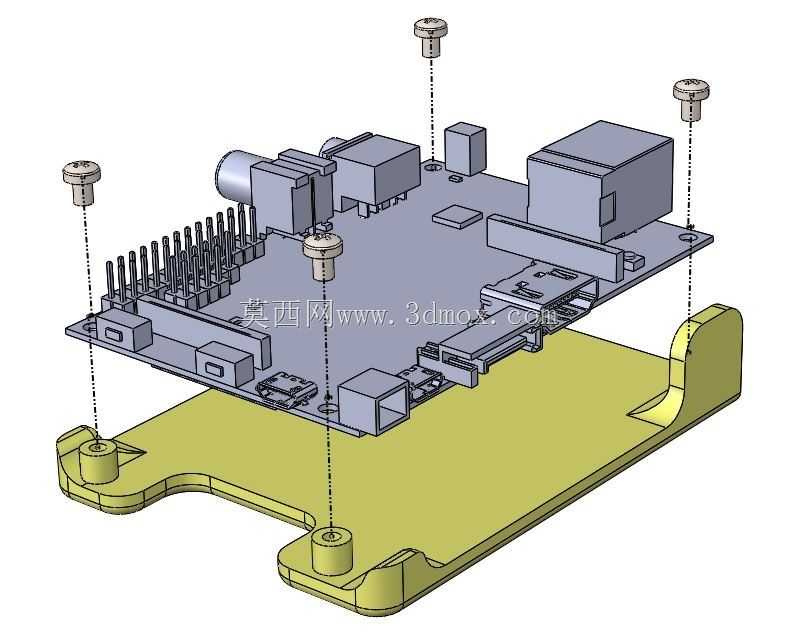

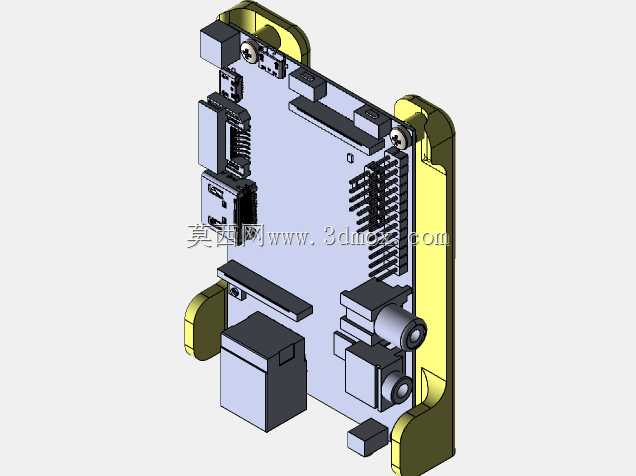

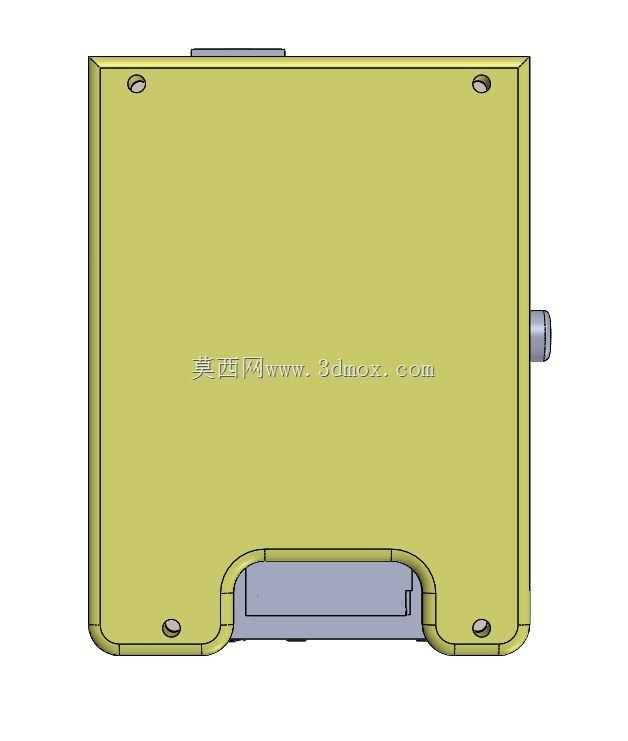

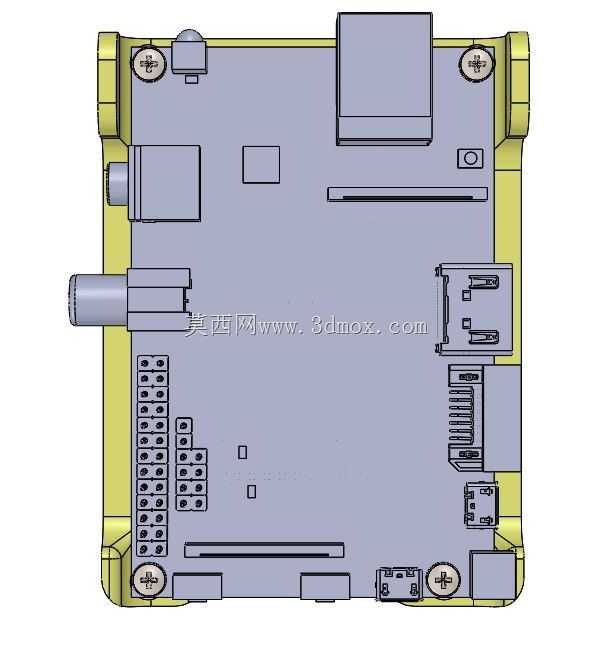

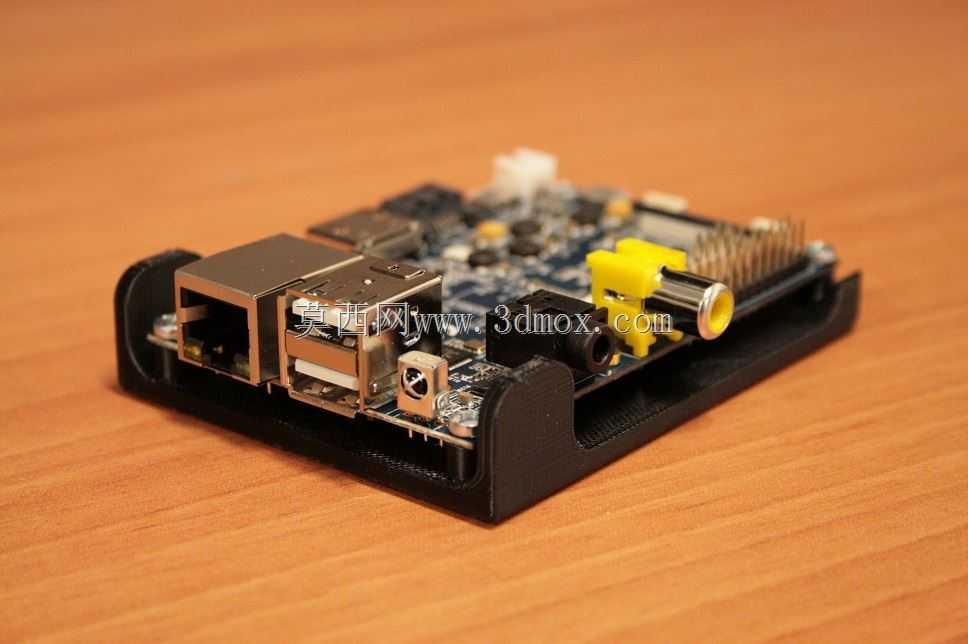

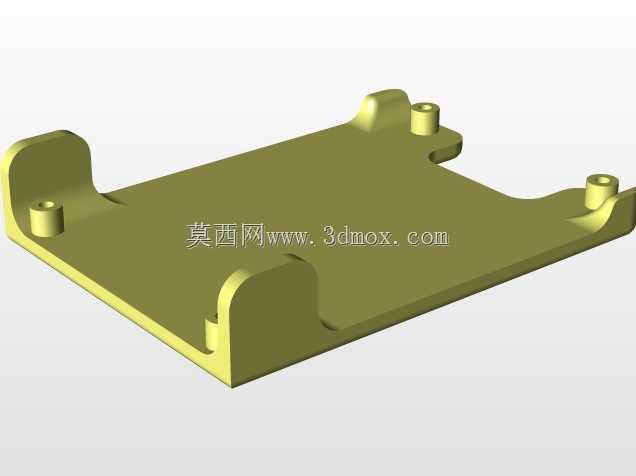

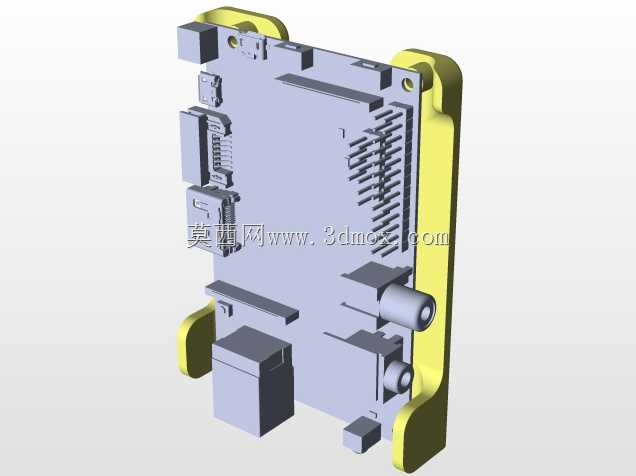

做嵌入式开发、小型电子原型验证的从业者大多碰到过电路板裸装的问题，核心板、扩展板堆在桌面不仅容易被线材拉扯移位，引脚误碰短路、接口被磕碰损坏的概率也不低，这款适配香蕉派开发板的安装基座，就是针对桌面原型调试、小型嵌入式设备固定场景设计的装配件。从结构设计来看，基座整体采用贴合开发板轮廓的异形托板形态，边缘做了圆弧过渡处理，没有尖锐棱角，既避免拿取时划伤手部，也不会剐蹭连接的杜邦线、数据线外皮。基座上的四个安装凸台是核心受力结构，凸台位置完全对应开发板四角的安装孔位，设计时特意做了自攻螺丝适配结构，不需要预埋铜螺母，M3规格的自攻螺丝可以直接拧入打印成型的凸台内孔，既简化了3D打印后的装配流程，也能保证足够的锁紧力，不会因为多次拆装出现滑牙问题。凸台的高度做了精准控制，开发板锁紧后底部和基座托板之间留有均匀间隙，一方面可以给板载元件留出避让空间，避免板底的贴片元件、焊盘被托板顶到造成短路，另一方面也能形成底部空气流通通道，帮助开发板长时间运行时散热，避免积热导致运行不稳定。安装孔位的公差做了适配调整，不管是用M3×4的短螺丝还是M3×10的长螺丝都能顺利装配，长螺丝使用时也不会顶到托板背面，保证基座可以平稳放置在桌面，不会出现倾斜晃动的情况。基座侧边做了内凹的避让缺口，对应开发板的USB接口、HDMI接口、电源接口、GPIO排针位置，装配后所有外接接口都完全外露，插拔线材、接插扩展模块时不会被基座边缘干涉，不需要额外打磨修整。托板表面做了微幅的防滑纹理处理，放置在光滑桌面时不会轻易滑动，调试代码、插拔线材时基座能保持稳定，不需要额外手扶固定。从安装边界来看，基座整体外轮廓比开发板单边宽出3mm左右，不会占用过多桌面空间，哪怕是放在小型工作台、设备外壳内部的狭小安装位里，也能顺利布置，不会和周边的其他元件、结构件产生干涉。这类基座除了桌面调试场景使用，也可以直接固定在小型设备的壳体内部，作为开发板的永久安装底座，不需要额外设计定制的安装支架，能大幅缩短小型嵌入式设备的结构开发周期，降低小批量原型制作的成本。3D打印时不需要添加支撑结构，凸台和托板的连接位置做了圆角过渡，打印时不会出现翘边、层间开裂的问题，普通FDM打印机用PLA、PETG材料都能顺利打印成型，打印完成后只需要简单去除毛边就能直接装配使用，不需要二次加工处理。
