手动螺旋顶升支撑工具三维结构设计

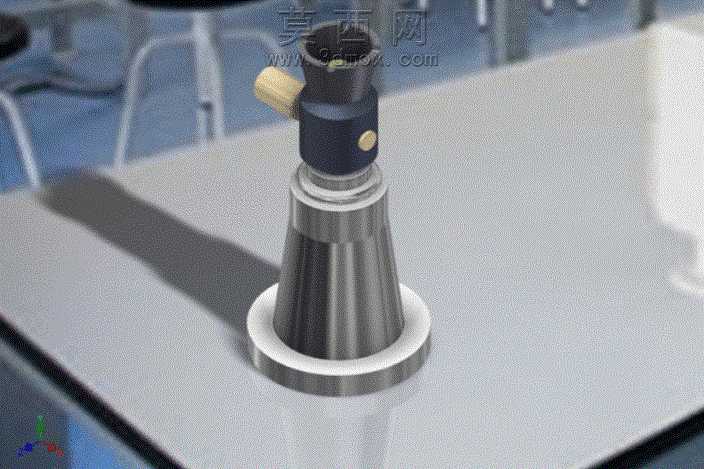

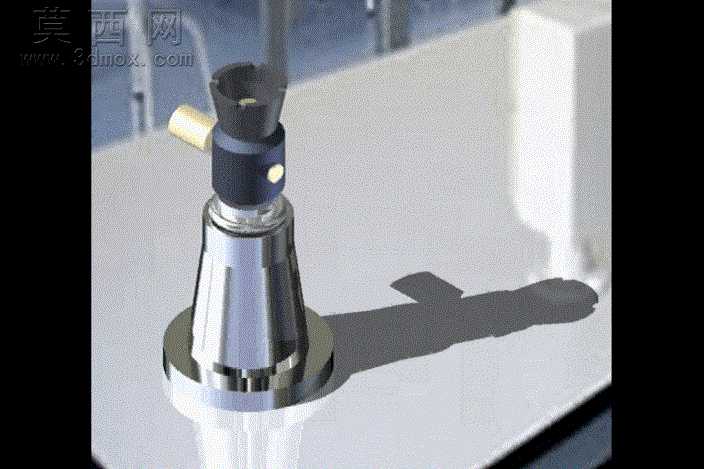

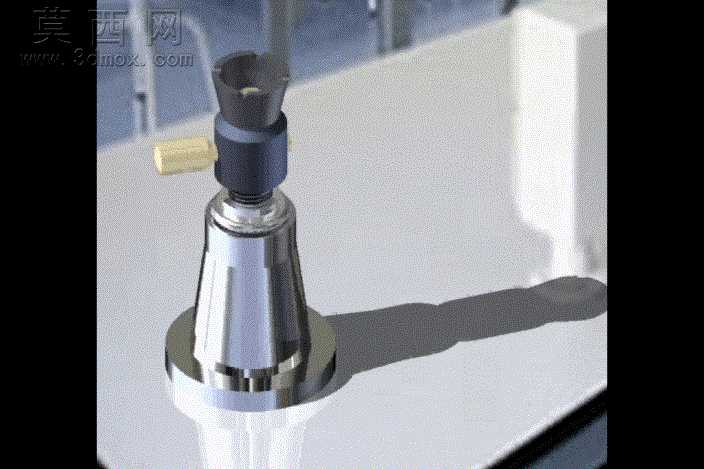

本作品为手动螺旋顶升类机械结构的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸结构搭建，首先针对螺旋顶升的核心传动逻辑进行参数化定义，将梯形螺纹传动副作为核心动力传递单元，对螺杆、螺母套的啮合齿形、导程参数进行精准建模，保证螺纹配合的同轴度与传动顺滑度，避免出现传动卡滞或虚位问题。整体结构分为底座支撑段、主体锥面壳体、螺纹升降芯轴、顶部支撑顶头、手动驱动拨杆五个核心模块，建模过程中对各部件的装配公差进行了预留设计，底座采用圆盘式支撑结构，建模时特意加大底座与支撑面的接触面积参数，保证顶升作业时的整体稳定性，避免侧翻风险；主体锥面壳体采用渐变壁厚设计，既保证壳体的结构强度，又能合理控制整体重量，建模时对壳体内部的螺母安装位做了限位卡槽结构，保证螺母套与壳体的固定可靠性，不会随螺杆转动发生跟转问题。顶部支撑顶头采用内凹V型结构设计，可适配不同外形的被支撑工件，避免顶升过程中工件打滑移位，顶头与升降芯轴之间采用活动铰接结构建模，允许顶头小角度偏转，适配不平整的工件支撑面。手动驱动拨杆采用横向插装式结构，建模时在芯轴上部设计了径向通孔，拨杆可直接插入孔内驱动芯轴转动，无需额外复杂的驱动结构，符合手动工具的轻量化、易操作设计需求。渲染阶段采用金属材质组进行效果呈现，主体壳体与底座赋予抛光镀铬金属材质，调整材质的反射粗糙度参数，模拟真实金属件的机加工表面质感，驱动拨杆与顶部锁紧套赋予哑光发黑金属材质，与亮面镀铬部件形成视觉层次区分；场景搭建采用简约工业风展示台，搭配柔和的环境光与定向补光，突出结构的金属质感与轮廓细节，阴影参数调整为软阴影模式，还原真实光照下的投影效果，让整体渲染效果更贴近实物展示状态。设计过程中充分考虑手动工具的实用性需求，整体结构无冗余部件，所有传动部件均做了简化设计，既保证顶升功能的可靠性，又降低了加工制造的难度，螺纹传动的自锁特性也被纳入设计考量，选用具备自锁能力的梯形螺纹参数，保证顶升到位后不会自动回落，提升使用过程的安全性能。
