剪式车载手动顶升支撑装置结构设计

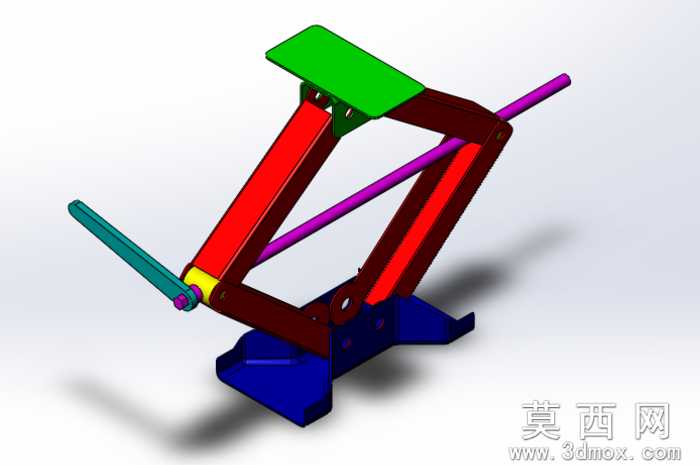

本作品为剪式手动顶升装置的三维建模设计，整体采用SolidWorks完成全参数化建模与装配验证，建模过程中严格遵循机械设计的尺寸配合规范，对每一个零部件的轮廓、孔位、铰接间隙都做了精准的参数约束，确保装配体不存在干涉问题。从结构设计来看，该装置采用经典的剪式连杆铰接架构，底部为一体式支撑底座，通过加宽的接地轮廓提升顶升作业时的稳定性，避免受力后出现侧翻风险；中部为两组对称布置的剪臂构件，两组剪臂通过中部铰接轴形成可折叠的菱形受力结构，铰接位置做了轴套配合设计，减少反复升降过程中的磨损量；顶部设置了平面支撑托板，托板表面做了防滑纹理设计，可与被顶升物件的底部形成稳定贴合，防止顶升过程中出现滑脱问题；驱动端采用长杆螺旋传动结构，搭配横向布置的手动操作摇杆，通过转动摇杆带动螺旋副转动，进而拉动两组剪臂的下端向内收拢，实现顶部托板的平稳抬升，该传动结构具备自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，大幅提升使用安全性。材质渲染方面，模型对不同零部件做了区分化的材质赋予：底部底座采用深蓝色金属漆材质模拟高强度铸钢的厚重质感，剪臂主体采用大红色金属材质凸显结构受力主体的视觉辨识度，顶部托板采用亮绿色防滑涂层材质，驱动螺杆采用紫色金属质感区分传动部件，操作摇杆采用青蓝色工程塑料与金属结合的材质表现，铰接销轴采用黄色黄铜材质做细节点缀，整体渲染光影柔和，各部件的材质质感区分清晰，能够直观展现装置的结构组成与部件功能划分。设计思路上，该模型作为SolidWorks程序集的入门练习案例，重点演示了连杆机构的装配约束方法、螺旋传动副的配合设置、以及装配体干涉检查的完整流程，整体结构简洁明了，没有冗余的复杂构件，既还原了手动剪式顶升装置的核心工作原理，也通过差异化的色彩搭配让初学者能够快速理清各部件的装配关系与运动逻辑，适合作为机械设计入门阶段的装配练习参考模板，帮助学习者快速掌握铰接类机械结构的建模与装配技巧。
