手动螺旋起重千斤顶三维结构设计

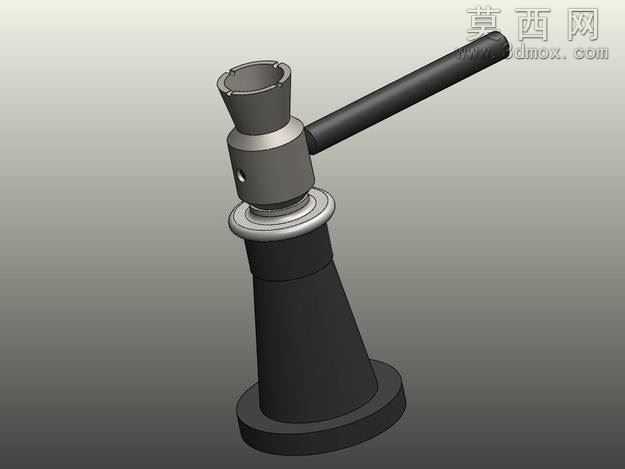

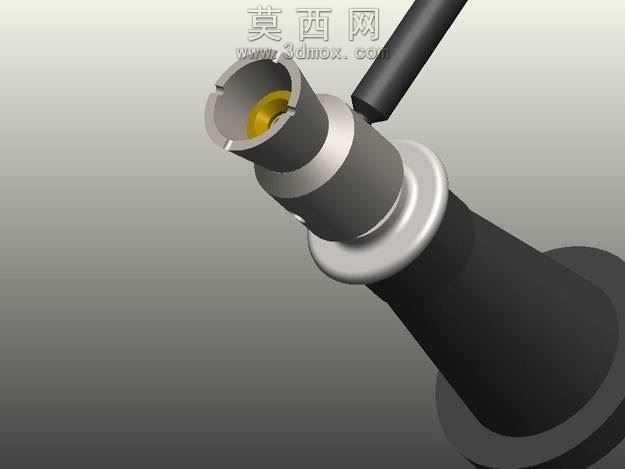

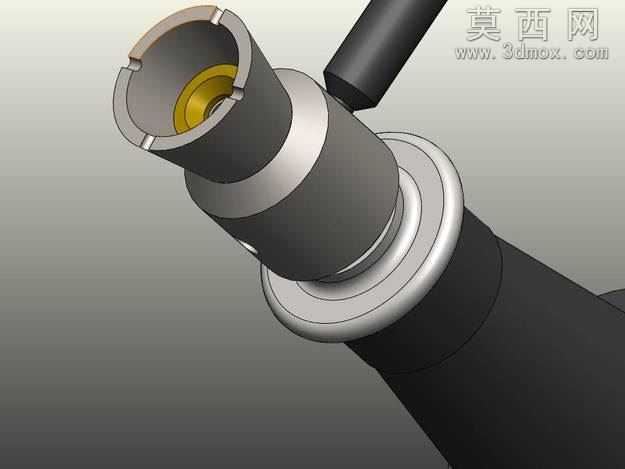

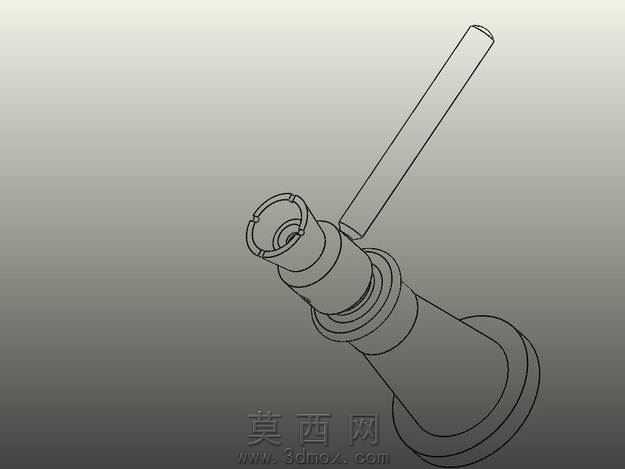

本作品为手动螺旋千斤顶的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原，确保模型可直接用于结构验证、教学演示或二次设计。模型整体采用锥台式底座设计，底座底部为平整圆形接触面，可有效分散顶升过程中的承载压力，避免作业时出现侧倾风险，底座向上收窄的锥台结构在保证结构强度的同时，减少了不必要的材料占用，提升了整体便携性。核心传动部分采用梯形螺纹传动副，建模时精准还原了螺纹的牙型角、螺距等参数，螺纹副之间预留了合理的装配间隙，既保证了传动过程的顺滑性，也符合实际加工中的公差要求，可直观展现螺旋传动的省力特性与自锁性能。顶部的顶帽设计为内凹式承托结构，边缘做了圆角过渡处理，可在顶升作业时稳定贴合被支撑物件的底部，避免物件滑脱；侧面的操作杆采用长直圆杆结构，与螺杆顶部的旋转座采用通孔插接配合，建模时还原了插接部位的定位孔结构，可直观展示操作力臂的传动逻辑，通过加长力臂实现小输入力获得大顶升力的机械增益效果。各金属零部件的材质渲染区分明确，底座、螺杆、操作杆等承载部件采用哑光发黑金属材质，模拟实际产品的淬火热处理表面效果，顶帽与旋转座的衔接部位采用亮面金属材质，区分不同加工工艺的表面质感，螺纹部位、垫圈部位的细节纹理清晰，旋转座与螺杆之间的止推垫圈结构也做了完整建模，可清晰展示顶升过程中旋转部位的减摩结构逻辑。整体装配采用自下而上的建模思路，从底座的固定基准开始，依次完成螺杆装配、旋转座装配、止推垫圈装配、顶帽装配、操作杆装配，所有配合关系均采用实际机械装配的约束方式，同心、重合、同轴度等约束完全符合实际装配逻辑，可直接用于运动仿真演示，转动操作杆即可直观展示螺杆升降、顶帽顶升的完整动作过程，模型无多余冗余特征，所有结构均服务于螺旋千斤顶的起重顶升功能，结构紧凑合理，符合手动起重工具的设计逻辑。
