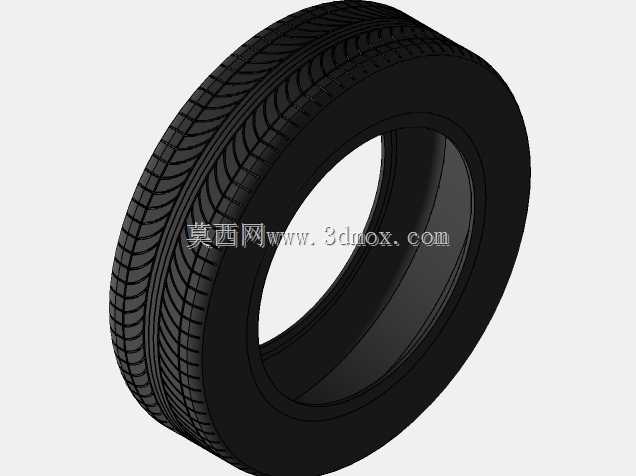

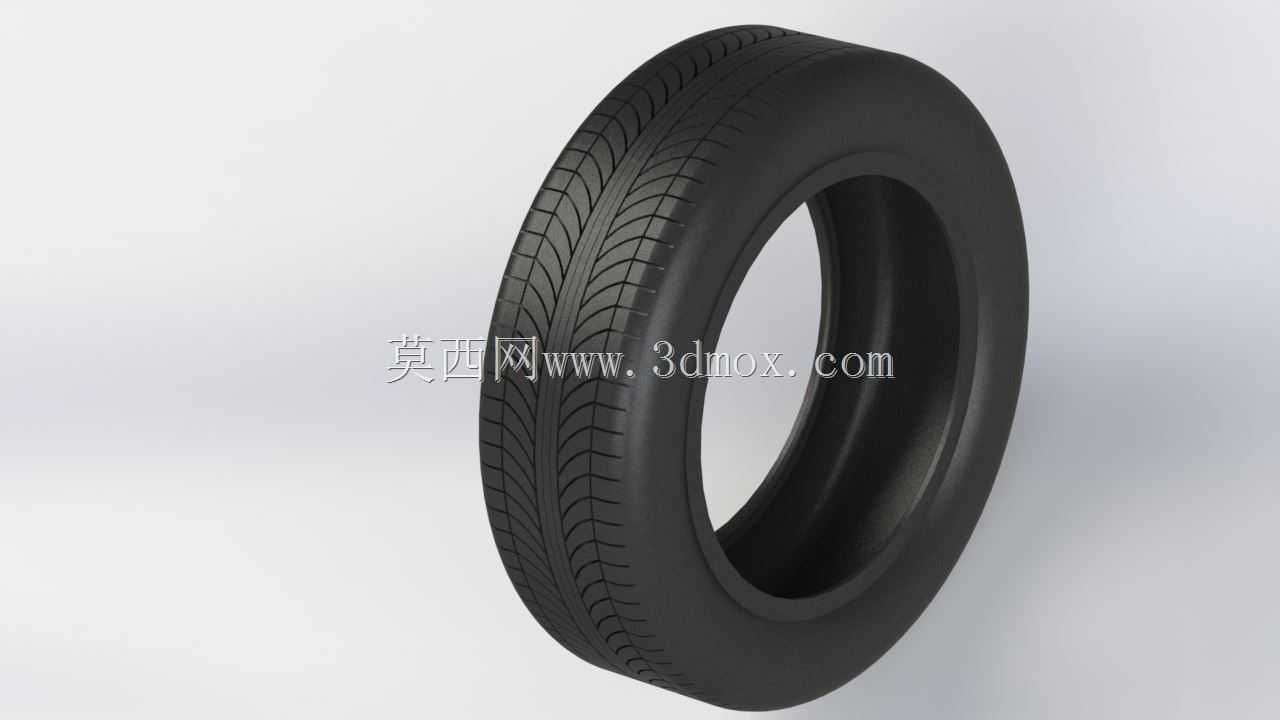

乘用车子午线轮胎结构三维数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确定安装边界的部件之一，这个子午线轮胎的数模完全按照常规家用乘用车型的配套尺寸还原，胎侧高度、胎圈内径、断面宽度都留足了和轮辋装配的过盈配合余量，在做总装布置时可以直接调用，不用反复校核和轮拱、转向拉杆、减震器弹簧座的运动干涉问题。从结构设计逻辑来看，胎面的花纹排布完全参考了民用舒适型轮胎的布局，三条主排水沟槽的深度、宽度都做了等比例还原，横向花纹块的切角角度也和实物一致，做整车NVH仿真、轮胎抓地力模拟分析时，这个数模的曲面精度足够支撑前期的方案验证，不用再单独重构胎面花纹曲面。胎体部分的建模还原了子午线轮胎的层叠结构特征，虽然是外观加装配结构的数模，但胎圈部位的钢丝圈占位、

　　胎侧的厚度渐变都做了符合工程实际的处理，在做轮胎装配模拟、轮辋匹配校核时，不会出现曲面穿模、配合尺寸错位的问题。实际应用场景里，这个数模既可以用于整车总装的行走系统布置，也可以用于轮胎生产企业的前期方案展示、工装夹具设计的参考，做轮胎拆装实训的模拟演示时，胎侧的柔性形变预留边界也符合常规轮胎的变形范围，不会出现和实际拆装逻辑相悖的结构问题。很多新手做底盘建模时容易忽略轮胎的安装基准，这个数模把胎圈和轮辋的配合面做了明确的基准标识，装配时直接以胎圈座的贴合面作为装配基准，就能快速对齐轮辋的安装轴线，不用反复调整装配位置。胎面的花纹块之间的沟槽圆角、胎侧的标识区域预留位都做了写实处理，做渲染展示时不需要额外补做细节曲面，就能达到方案汇报的精度要求。在做整车碰撞仿真的前期简化建模时，这个数模的外形轮廓也可以直接提取作为轮胎的刚性体占位，不用重新绘制外轮廓曲面，能节省不少前期建模的时间。
