车辆减震螺旋弹簧液压阻尼悬挂结构

　　该悬挂结构主要应用于非承载式车身的轻型作业车辆、低速代步车辆以及小型特种作业装备的底盘行走系统中，核心作用是承接车架与车轮摆臂之间的力学传递，在车辆经过颠簸路面、过弯侧倾、紧急制动工况下，抵消路面传递的竖向冲击动能，避免刚性冲击直接传递至车架造成结构疲劳，同时约束车轮的跳动轨迹，保证轮胎与地面的有效接触面积，维持车辆行驶过程中的抓地稳定性。从结构设计逻辑来看，该悬挂采用螺旋弹簧与液压阻尼筒同轴集成的布局，螺旋弹簧承担主要的竖向承载任务，根据预设的承载吨位匹配对应的弹簧丝径、节距与有效圈数，保证空载与满载工况下弹簧的压缩行程处于合理区间，避免出现弹簧并圈冲击或者预紧力不足导致的车身过度下沉；

　　阻尼筒则负责吸收弹簧压缩回弹过程中的多余震荡能量，通过筒内液压油流经阀片的节流阻力，将冲击动能转化为热能耗散，避免车辆经过颠簸后出现持续的余震，提升行驶平顺性。设计过程中需要重点考量安装边界的匹配性，上下两端的铰接吊耳分别对应车架安装座与下摆臂连接点，铰接孔的孔径、吊耳的中心距需要与底盘安装点完全适配，避免出现安装干涉；阻尼筒的最大拉伸长度与最小压缩长度，需要匹配车轮跳动的上下极限行程，保证悬架在极限拉伸、极限压缩工况下，阻尼筒不会出现拉脱或者顶死的情况，同时螺旋弹簧的外径需要与阻尼筒外筒保留足够的径向间隙，避免弹簧压缩过程中与筒身发生摩擦剐蹭，造成部件早期磨损。在实际选型匹配时，还需要结合车辆的整备质量、

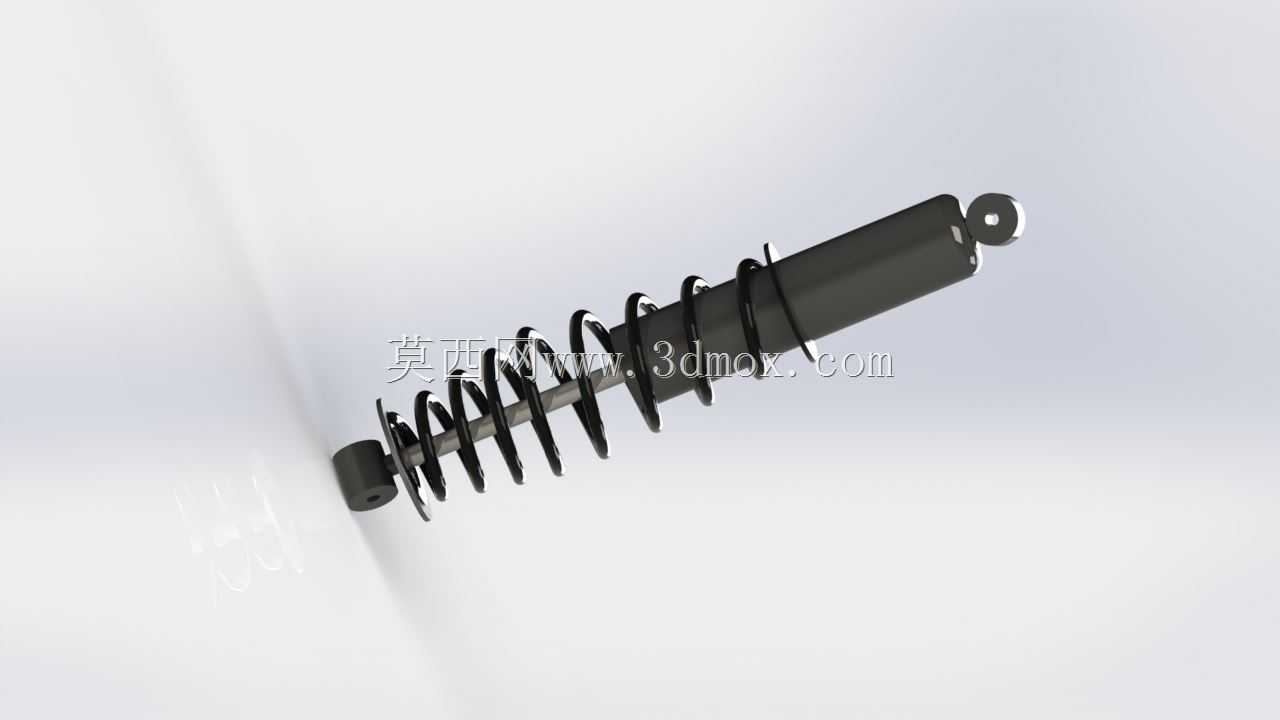

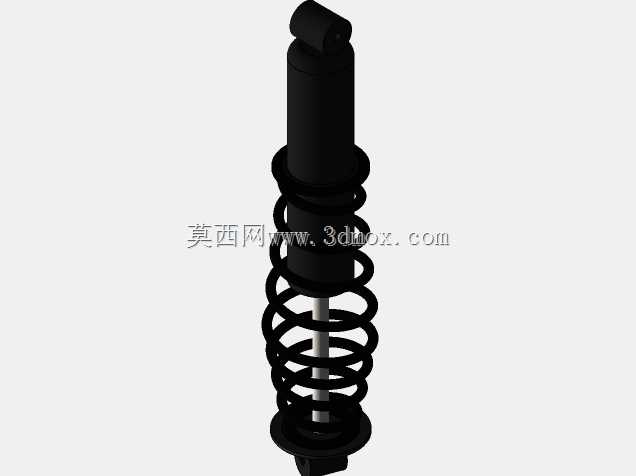

　　常用行驶路况调整阻尼阀片的开度与弹簧刚度，针对铺装路面使用的场景可适当降低阻尼力提升平顺性，针对非铺装路面作业的场景则需要提升弹簧刚度与阻尼系数，避免悬架被频繁冲击到极限行程。该结构的三维建模过程中，对弹簧的螺旋升角、阻尼筒的壁厚、铰接点的衬套配合间隙都做了等比例还原，可直接用于底盘结构的虚拟装配验证、运动干涉检查，也可作为同类悬挂结构设计的参考原型，帮助结构工程师快速完成安装位的适配调整，缩短底盘部件的开发验证周期。
