手动螺旋起重顶升机构三维结构设计

　　在设备检修、小型构件安装、车辆应急维修这类无外接动力源的作业场景中，手动螺旋顶升机构是应用频次极高的辅助工装，区别于液压类顶升设备，它不存在密封件老化泄漏、长期静置泄压回落的问题，能在无电源、无液压泵站的野外、狭小工位下稳定承载，作业可靠性受环境温湿度、粉尘杂质的影响极小。这套螺旋顶升结构采用梯形螺纹副作为核心传动部件，螺杆与螺母的配合面预留了合理的润滑脂存储间隙，日常维护仅需定期涂抹锂基脂即可保证传动顺畅，不会出现卡滞、咬死的故障。整体外形采用上窄下宽的锥台形基座设计，底部支撑盘的直径大于上部筒体直径，放置在硬质地面、枕木垫层面时，支撑面的压应力被均匀分散，不会因为局部压强过大出现地面凹陷、顶升倾斜的风险，

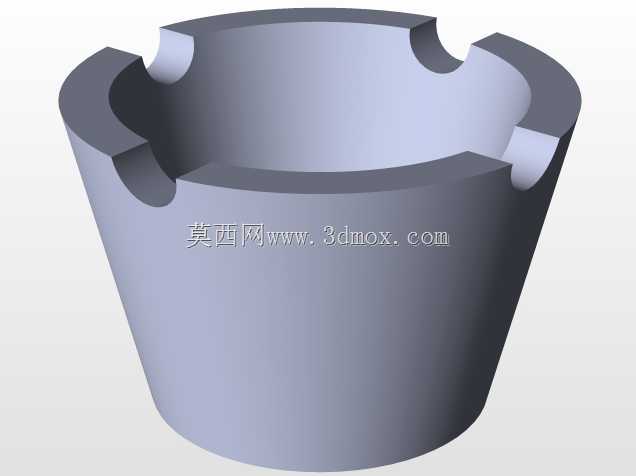

　　作业时的支撑边界完全覆盖上部承载区域，偏心载荷下的抗倾覆能力远优于直筒式结构。操作杆采用贯穿式插装设计，与螺杆顶部的传动套采用间隙配合，不需要额外的紧固件锁定，作业时可根据操作空间的大小，选择单侧插入或者双侧同时施力，转动操作杆时，梯形螺纹副将周向旋转运动转化为螺杆的轴向直线顶升动作，传动过程无冲击，顶升速度平稳，可实现毫米级的高度微调，满足设备安装时的精准对位需求。顶部承载头采用带卡槽的凹形结构，可适配不同形状的被顶升构件接触面，无论是圆形构件的弧面、方形构件的平面，都能通过卡槽限制构件的水平滑移，避免顶升过程中出现工件滑脱的安全隐患。整套结构没有复杂的液压管路、电气控制元件，所有零部件均为常规机械加工件，螺杆采用中碳钢调质处理，

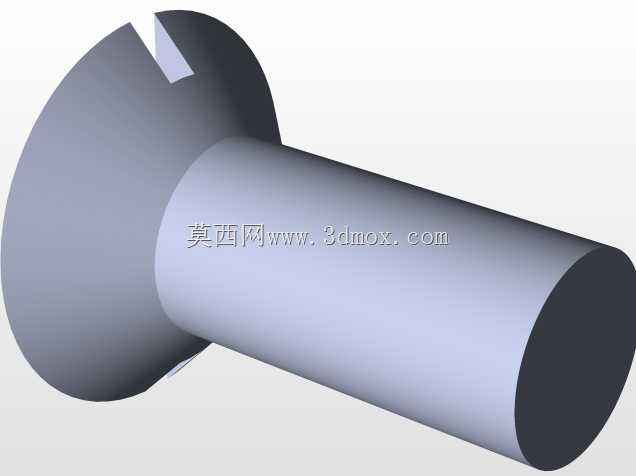

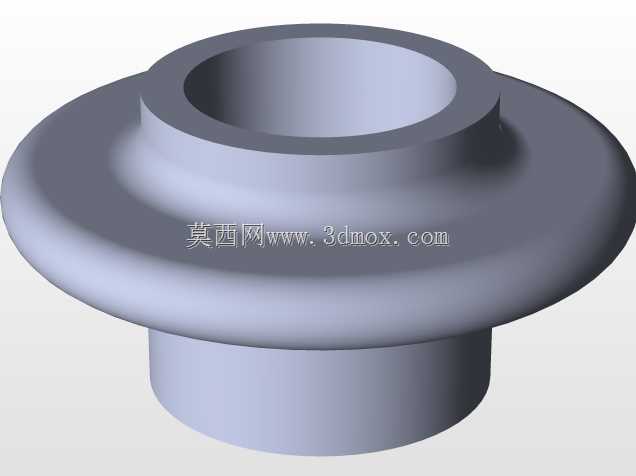

　　螺母采用耐磨铜合金材质，基座采用铸铁铸造后加工，各部件的连接均采用螺纹、销钉的可拆卸方式，后期易损件更换无需专用工具，拆解维护十分便捷。在结构设计阶段，已经充分考虑了手动操作的施力上限，正常成年人单手施加在操作杆端部的力即可驱动额定载荷顶升，不需要额外加接延长杆，避免过载操作导致螺纹副变形、螺杆弯曲的问题。整体安装边界紧凑，可放入常规的工具箱内携带，适合流动维修、野外作业、小型加工车间的日常工位辅助使用，顶升行程覆盖常规小型设备维修、车辆换胎、构件调平的常用高度区间，不需要额外搭配垫块即可满足多数作业场景的顶升高度需求。
