剪式车载机械顶升支撑装置结构设计

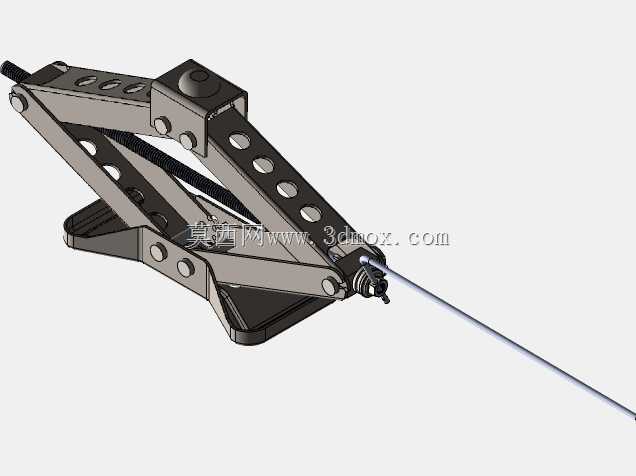

　　日常车辆维保场景里，更换备胎、底盘检修作业都离不开这类剪式机械顶升装置，它依靠纯机械结构实现力的放大与行程转换，不需要额外液压介质，存放时可收缩至扁平状态，刚好能塞入车辆后备箱备胎槽的预留空隙，不会占用过多储物空间，适配绝大多数家用乘用车的底盘顶升点位。从结构设计逻辑来看，这套装置采用多组交叉铰接的剪臂作为力的传递载体，剪臂上开设的多组减重孔并非随意排布，是在完成静力学仿真校核后，在应力富余区域去除冗余材料，既控制了整体自重，又不会削弱铰接点、受力臂的结构强度，每个铰接销轴都做了轴肩定位设计，避免作业过程中销轴窜动脱出，提升使用过程的结构可靠性。顶端的支撑托块做了内凹弧面与防滑齿结构，作业时能卡住车辆底盘的指定顶升加强筋，

　　防止顶升过程中出现滑脱风险，底部的支撑底座做了加宽外翻的折边设计，在非硬化路面作业时能分散对地压强，减少下陷侧翻的隐患。驱动端采用梯形螺纹传动副，相比普通三角螺纹具备更好的自锁性能，当顶升作业到指定高度后，即便撤去外部输入扭矩，螺纹副也能依靠自身摩擦角锁止当前位置，不会出现负载回落的风险，传动螺杆的端部设计了标准六角接头，既可以配套随车的棘轮扳手转动，也能适配普通套筒、撬棍等通用工具，降低了应急场景下的工具适配门槛。设计过程中对各运动副的间隙做了合理预留，剪臂完全收缩时整体厚度控制在60mm以内，完全展开后最大顶升高度能满足家用车底盘离地间隙的顶升需求，最低合拢高度可适配底盘较低的轿跑车型，各铰接点的转动行程都做了硬限位设计，

　　避免剪臂展开超过临界角度导致结构失稳。整套结构没有易损的密封件、液压阀组，长期存放也不会出现漏油、泄压问题，日常维护仅需定期在铰接销轴、螺纹副表面涂抹少量润滑脂即可，能适应高低温、多尘的户外应急作业环境，建模过程中对每个零件的装配干涉做了逐一排查，确保各运动部件在全行程内不会出现卡滞、剐蹭问题，铰接孔与销轴的配合公差选用间隙配合，既保证转动灵活性，又不会因间隙过大产生作业晃量。
