商用冷柜压紧式锁闭操作手柄结构

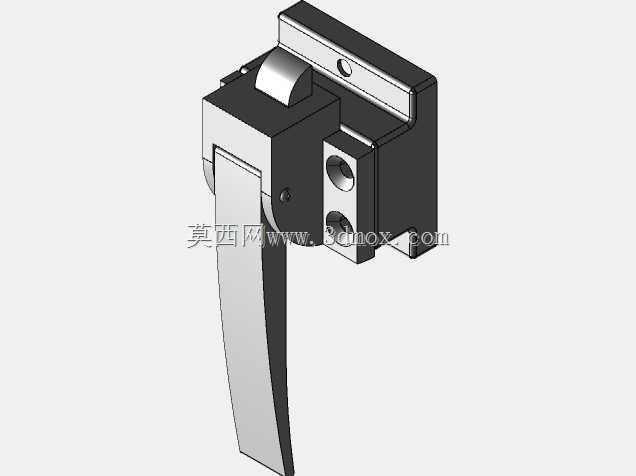

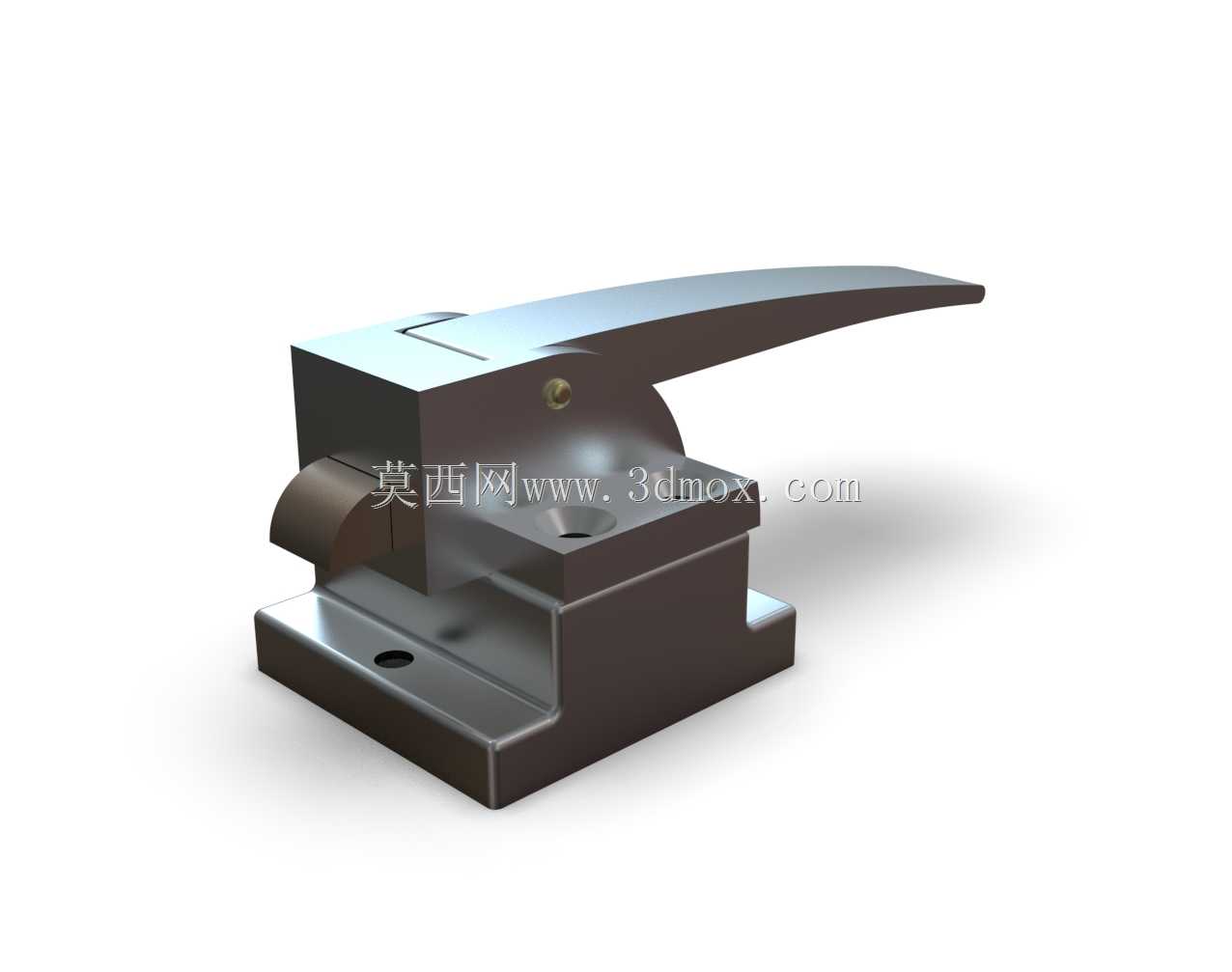

　　这款扳动式压紧手柄主要应用在商用低温冷冻存储设备的舱门部位，常见于商超立式冷冻柜、后厨低温速冻柜、工业低温试验箱等需要可靠密封的舱体结构上，核心作用是通过杠杆扳动的机械力，将舱门与柜体的密封胶条均匀压紧，避免冷量泄漏，同时在设备运行过程中防止舱门意外弹开，保障内部低温环境的稳定性。从结构设计来看，整体采用分体式铰接布局，底座为带安装孔的块状结构，预留的两个沉头安装孔可直接通过螺栓固定在舱门外侧的钣金面上，安装时需要保证底座与门体平面的贴合度，避免长期扳动出现受力偏移。手柄臂采用长杠杆造型，握持段做了贴合手指施力的弧度处理，操作人员扳动时不需要借助额外工具，单手握持即可完成解锁与锁闭动作，杠杆比经过匹配调校，

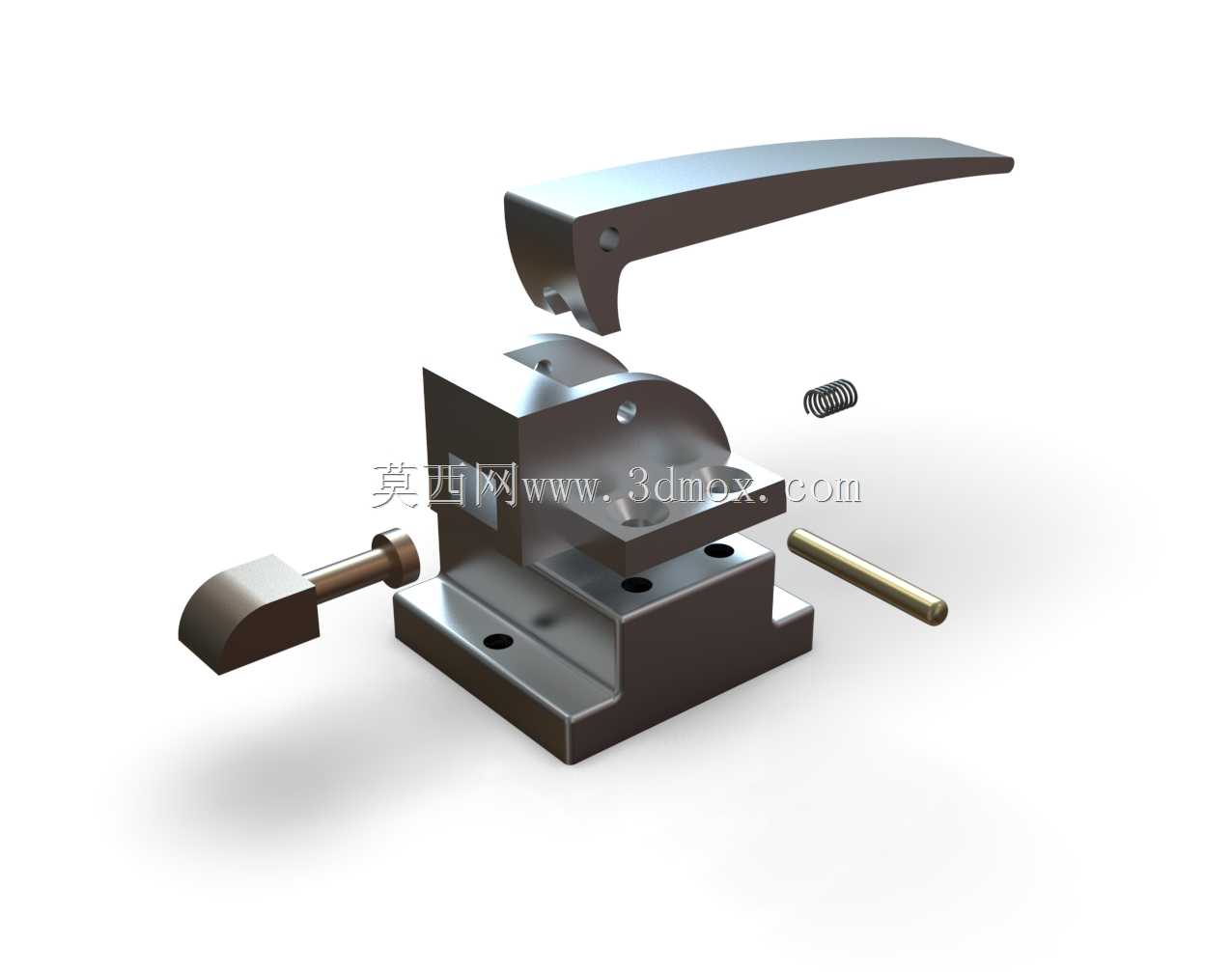

　　锁闭状态下能提供足够的压紧力，让密封胶条的压缩量达到设计要求，同时解锁时的扳动力控制在成年人单手握力的舒适区间，不会出现操作费力的情况。铰接部位采用销轴连接结构，预留了合理的转动间隙，避免低温环境下构件出现冷缩卡顿，同时铰接位置的受力面做了加厚处理，能够承受长期反复扳动的疲劳载荷，不会出现断裂变形的问题。锁闭配合的钩状结构集成在底座与手柄的联动位置，当手柄扳动到闭合位置时，钩部会自动卡入柜体侧的固定扣位，形成稳定的机械锁止，不会因为设备运行的振动出现松脱。在安装边界上，底座的安装孔距适配常规商用冷柜的门体钣金预留孔位，不需要额外对门体进行打孔改造，手柄扳动到最大开启角度时，外伸尺寸不会超出舱门侧边的安全距离，避免人员通行时发生磕碰。

　　整体结构没有复杂的弹性零件，所有受力构件均采用刚性金属材质，适配低温高湿的使用环境，不会因为长期处于低温环境出现构件脆化或者锈蚀卡滞的问题，日常维护只需要定期在铰接销轴位置涂抹低温润滑脂，即可保证长期顺畅操作。在结构建模过程中，需要重点关注铰接点的转动行程与锁止位置的干涉检查，确保手柄在全行程扳动过程中不会和门体表面、密封胶条压边结构发生摩擦，同时要校核锁闭状态下的压紧力传递路径，保证作用力均匀作用在密封胶条的整圈接触面上，避免局部压力不足导致冷量泄漏。
