星型气缸排布径向动力装置结构

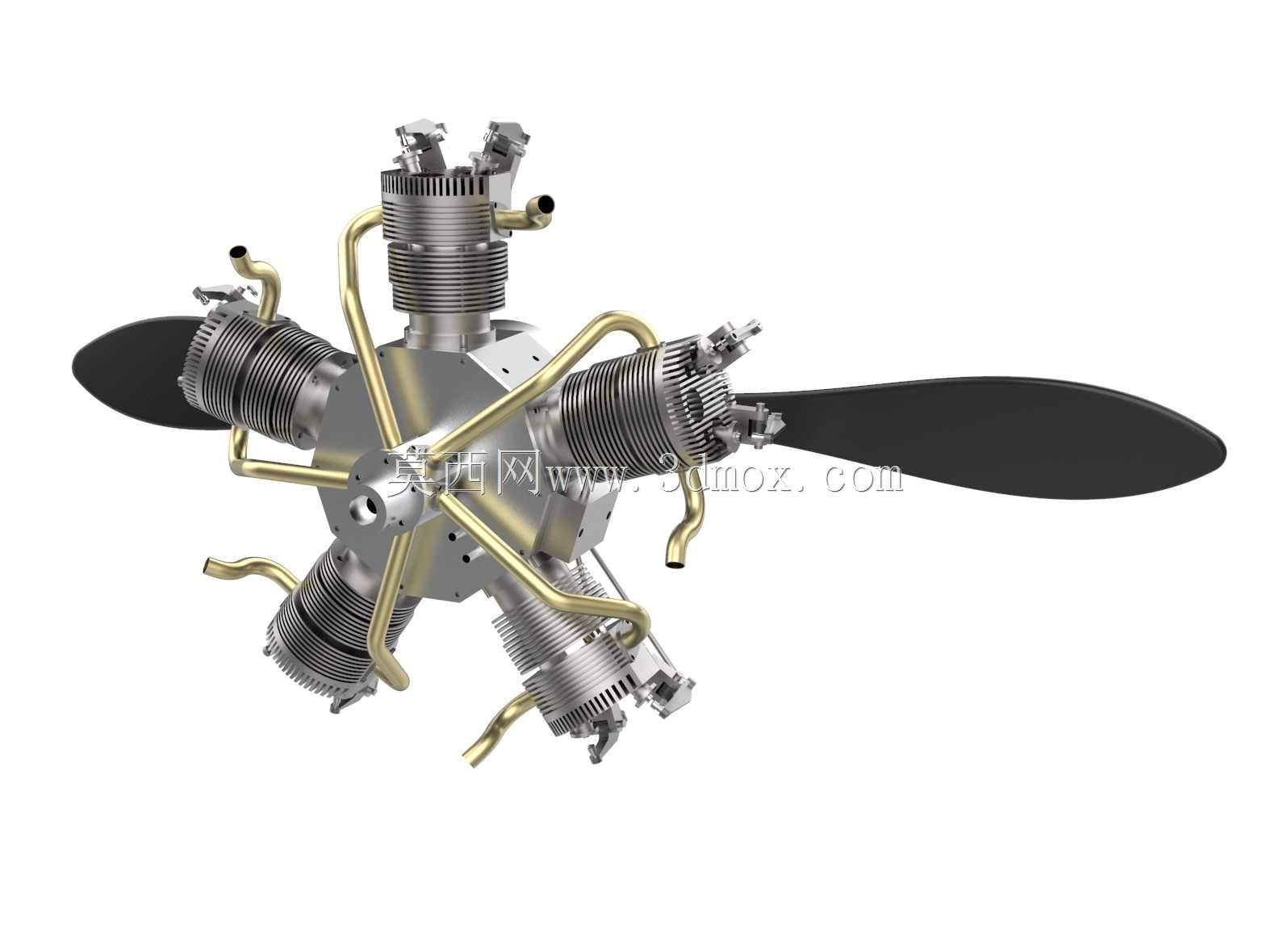

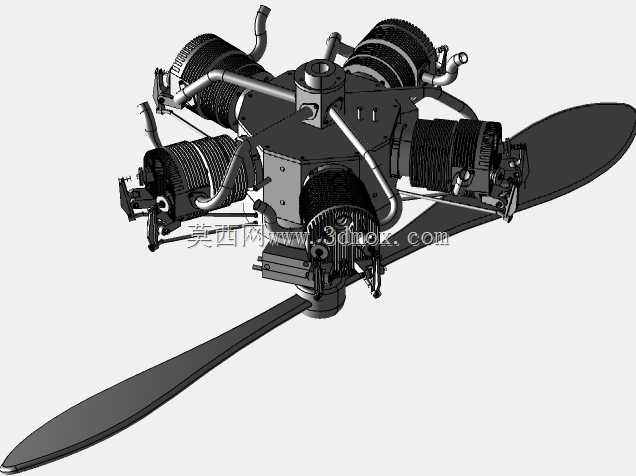

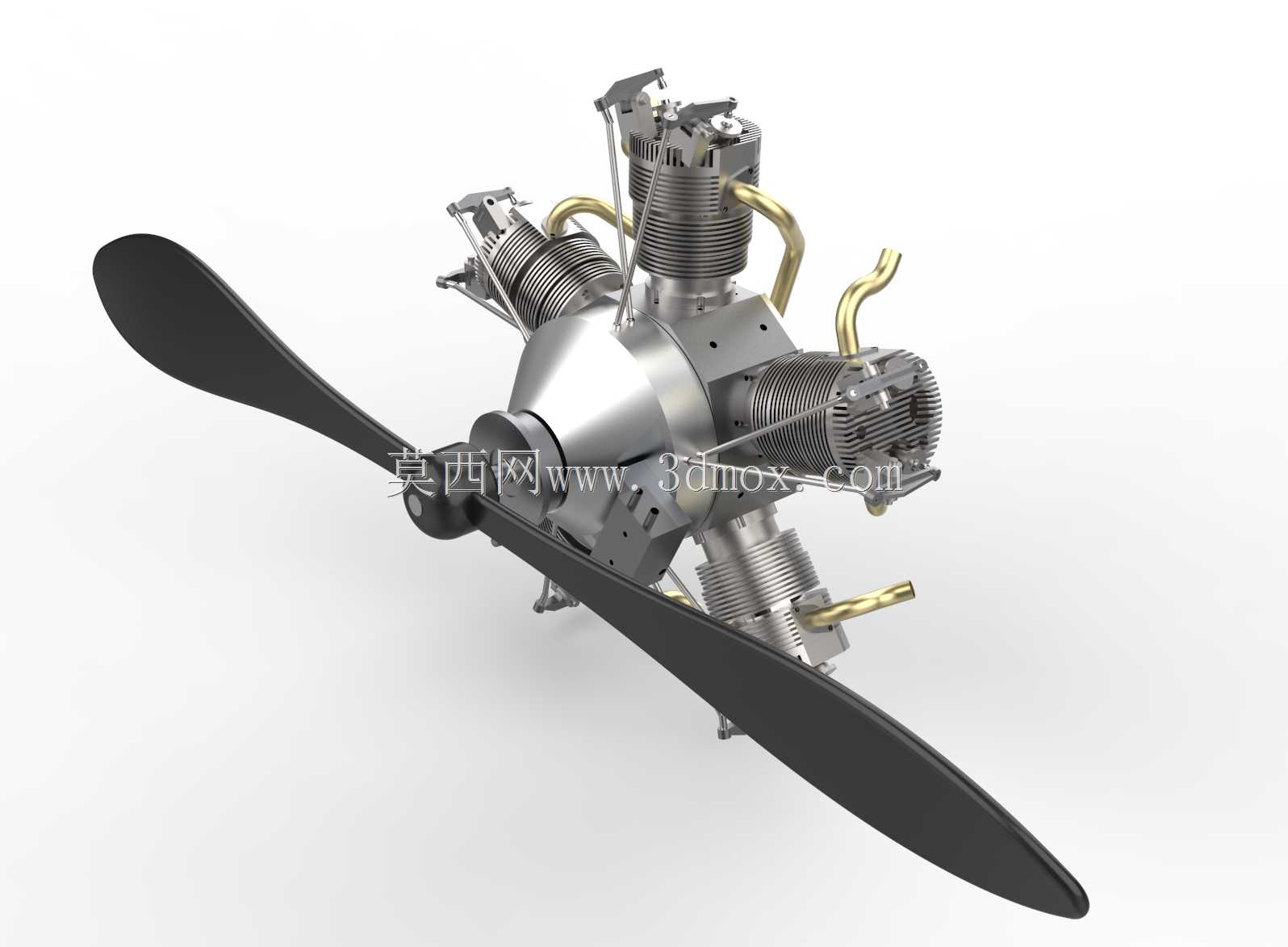

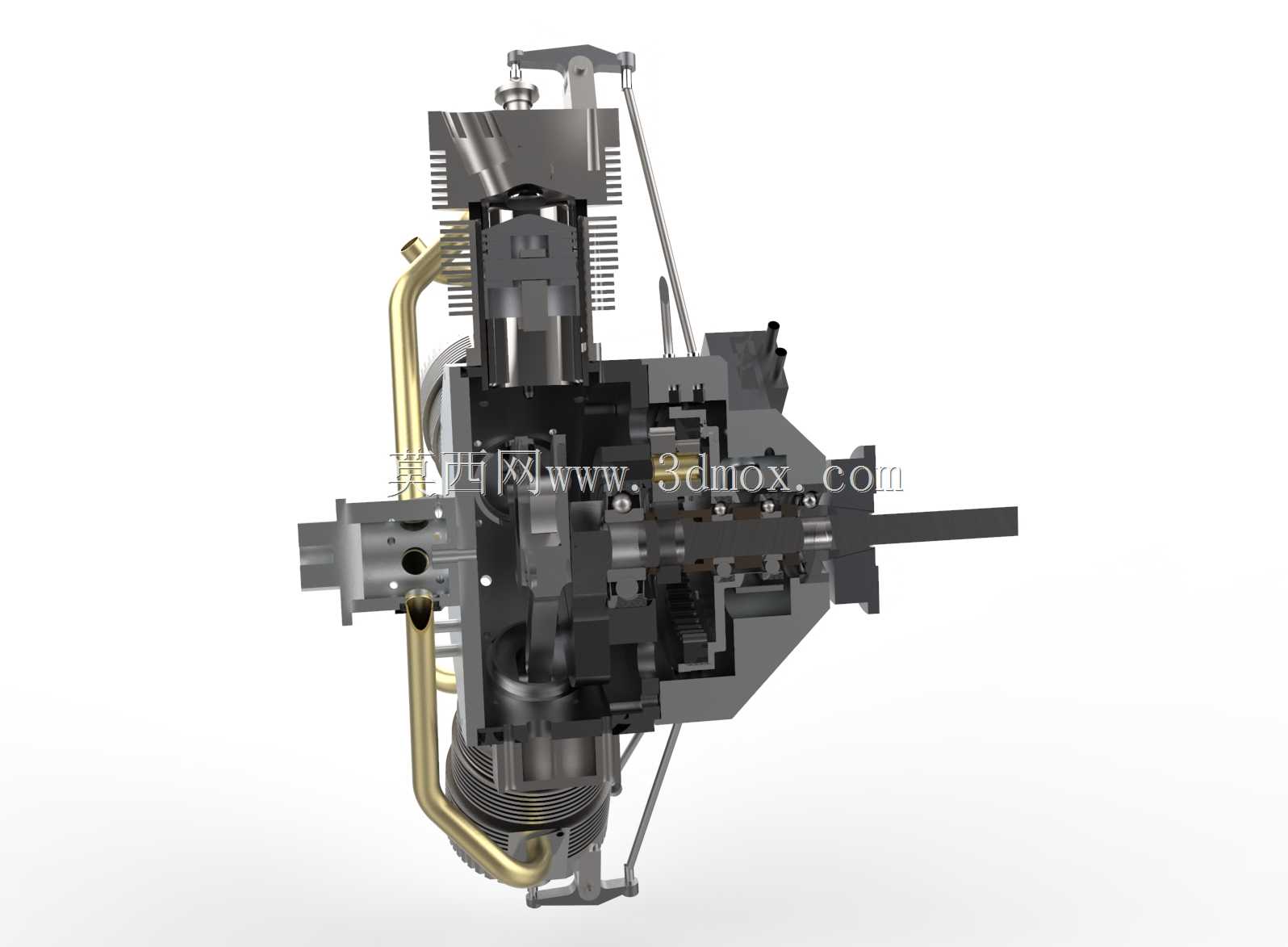

　　这类径向排布的动力装置，最早在轻型通航飞机、早期螺旋桨战机上得到大规模应用，核心优势是气缸环绕曲轴呈圆周均匀布置，相比直列、V型动力结构，能在更小的整机轮廓尺寸下实现更大的排量输出，同时迎风面的风冷散热效率远高于其他排布形式，不需要额外布置复杂的水冷管路与散热系统，大幅降低了动力系统的自重与故障点。从结构设计逻辑来看，所有气缸的连杆共同铰接在单个曲轴曲柄销上，曲轴仅需设置单组曲柄结构即可完成全部气缸的动力汇流，曲轴的轴向尺寸被压缩到极致，整机的轴向安装长度远低于同排量的直列多缸结构，非常适合对安装轴向空间有严格限制的前置螺旋桨动力场景。在实际功能特性上，这类动力结构的曲轴转动惯量分布均匀，多缸交替做功时的扭矩输出波动更小，

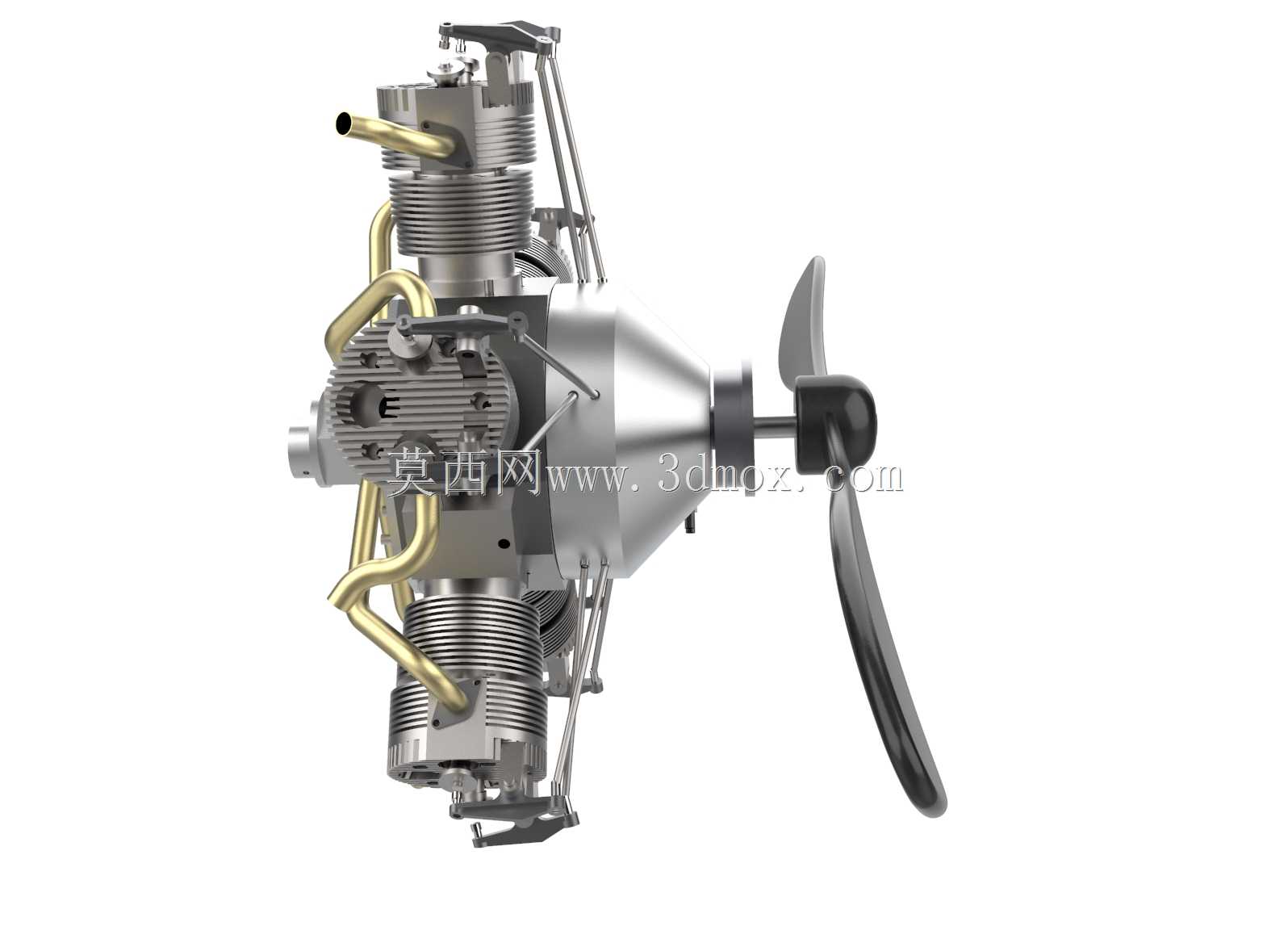

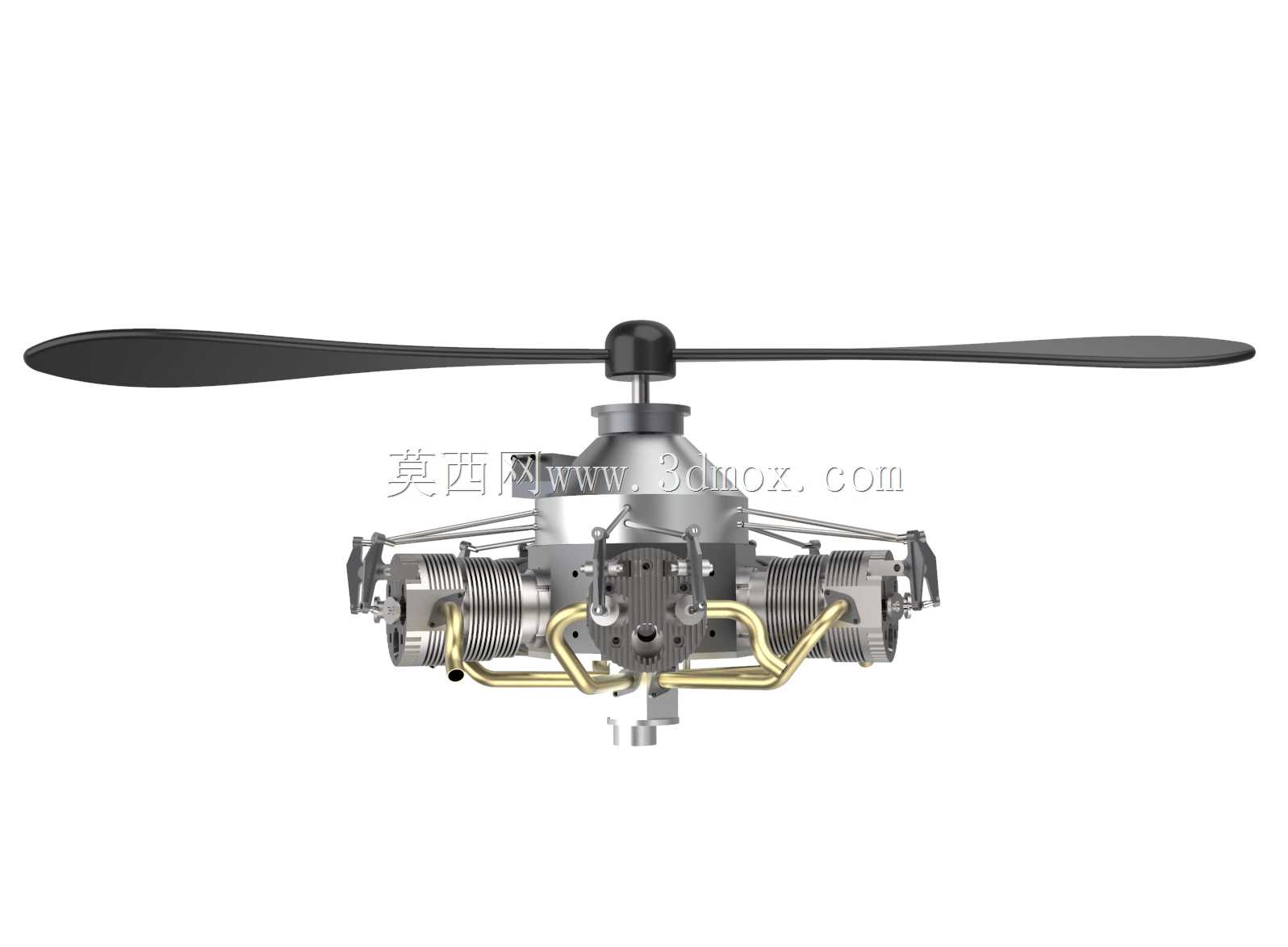

　　运转平顺性在同缸数机型中表现突出，同时因为气缸全部外露布置，单缸的维护可达性极强，不需要拆解周边大量附属结构就能完成火花塞更换、缸压检测、活塞环检修等日常维保操作，在野外无复杂维保设备的场景下优势十分明显。设计过程中需要重点关注各缸进排气管路的排布避让，因为气缸呈放射状分布，管路需要沿着气缸间隙合理走线，避免与运动的连杆、摇臂结构发生运动干涉，同时要兼顾各缸进气歧管的长度一致性，保证各缸的进气量均匀，避免出现单缸空燃比偏差导致的动力输出不均、局部过热等问题。安装边界方面，这类动力装置的径向轮廓由气缸外伸长度决定，安装法兰通常布置在机匣后侧的中心位置，输出轴从机匣前端中心伸出直接连接螺旋桨或负载，安装时需要预留足够的径向通风空间，

　　保证风冷气流能顺畅扫过所有气缸的散热鳍片，同时要注意输出轴的同轴度公差，避免因为安装偏斜导致曲轴曲柄销承受额外的交变弯矩，加速连杆轴承的磨损。这类结构除了航空领域应用，也被移植到小型特种车辆、定制改装摩托、固定式小型发电机组上，依靠独特的结构特性满足特殊场景的动力需求。
