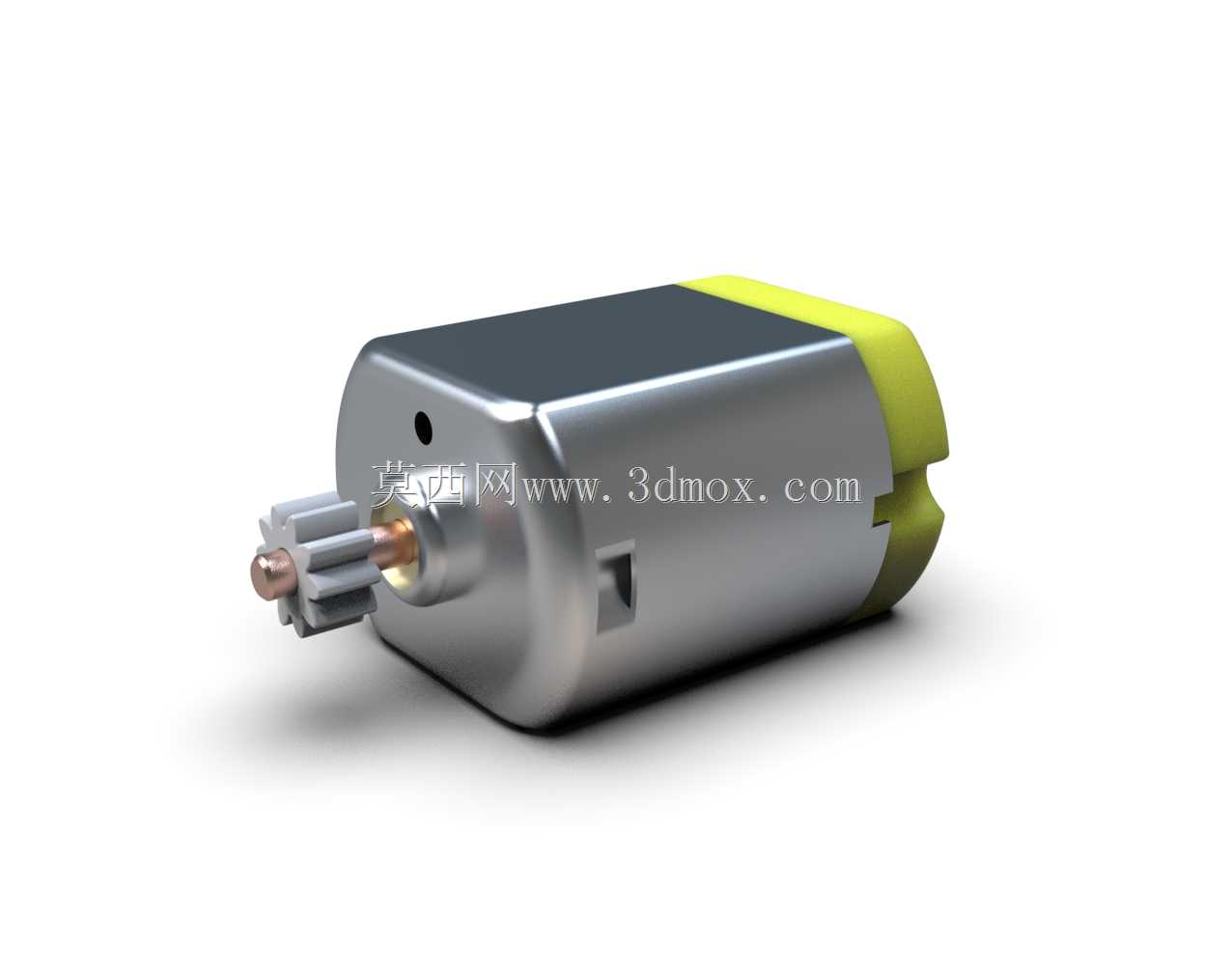

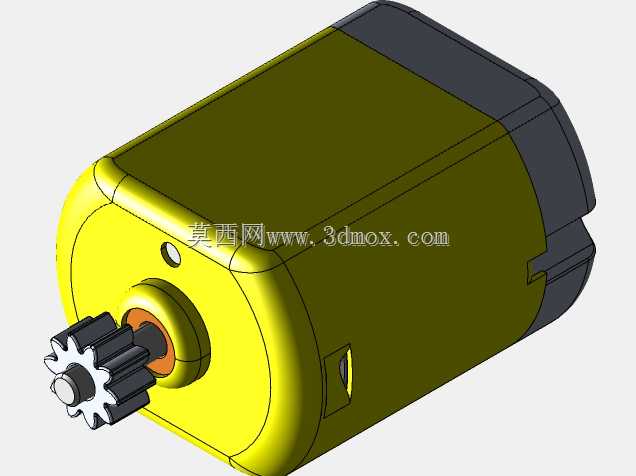

带绕组转轴结构直流电动机三维建模

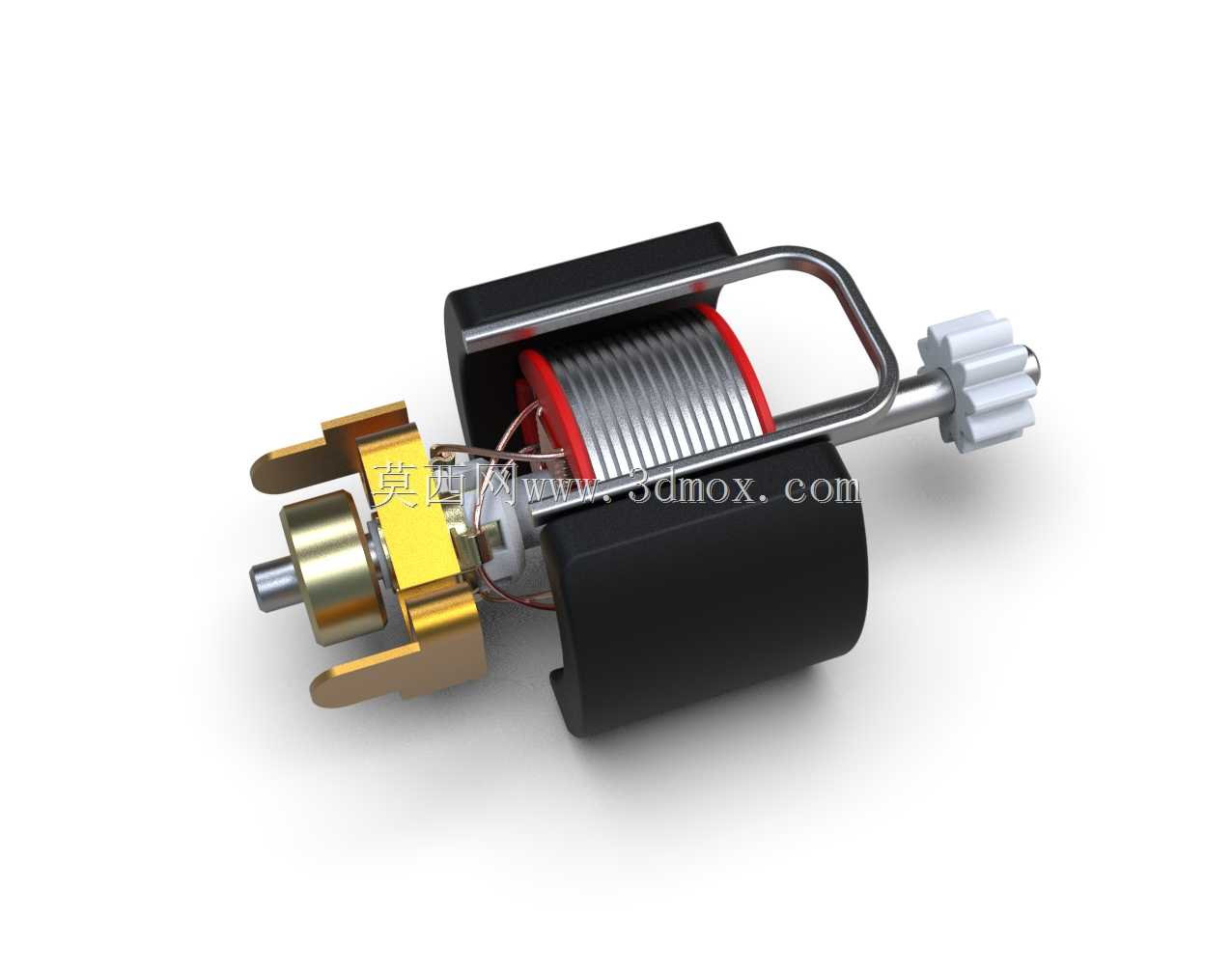

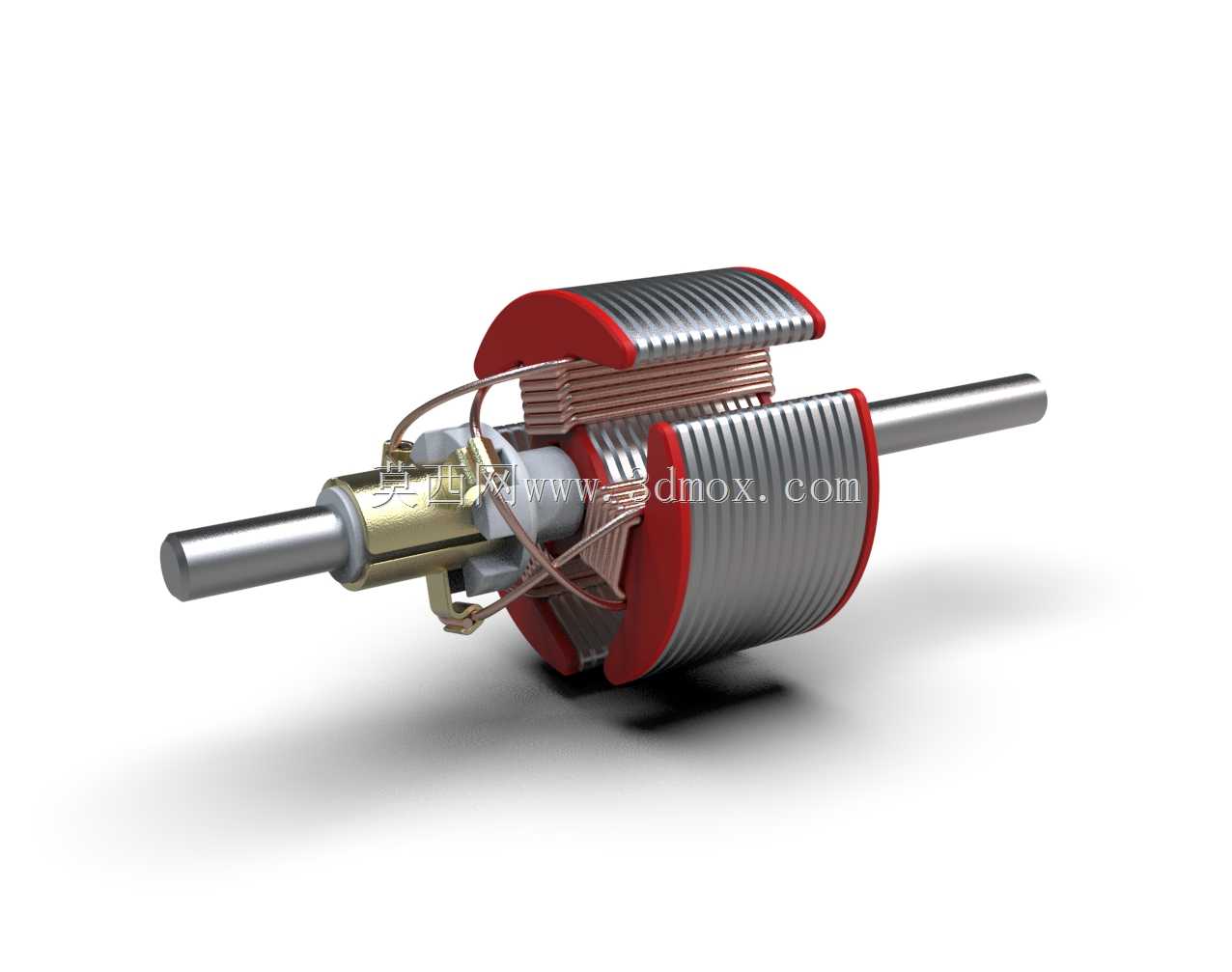

　　这款直流电动机的三维建模还原了有刷直流电机核心的电枢总成结构，在小型自动化执行机构、民用电动工具、车载辅助电控单元、精密仪器进给驱动场景中，这类电枢结构是实现电能到旋转机械能转换的核心载体。建模过程中优先还原了实际量产电枢的装配逻辑：叠压硅钢片构成的铁芯冲片沿转轴周向均匀排布槽位，漆包铜线按照叠绕工艺嵌入槽内形成绕组，绕组端部通过绝缘衬垫与铁芯、转轴做电气隔离，换向器压装在转轴输出端侧，与绕组引出端做可靠焊接，整个转子总成的同轴度公差在建模时按照量产工艺要求做了基准约束，避免后续做运动仿真时出现偏心转动的干涉问题。从安装边界来看，转轴两端的轴径尺寸按照标准微型电机轴承位公差做了还原，铁芯外径、

　　绕组端部的最大外圆尺寸预留了与定子永磁体、机壳内壁的安全气隙距离，换向器的外径尺寸匹配常规碳刷组件的安装行程，选型人员可以直接将该模型嵌入到小型动力输出机构的装配链路中，核对机壳内部的径向、轴向安装空间，无需重新测绘转子的核心轮廓尺寸。设计思路上完全遵循现有成熟有刷直流电机的量产结构逻辑，没有做概念化的异形改动，铁芯的叠片厚度、绕组的线径排布比例都参考了同功率等级量产电机的参数比例，换向器的片间绝缘槽、端部的挡圈定位结构都做了细节还原，方便结构设计人员直接参考做衍生设计，比如调整铁芯叠厚适配不同扭矩输出需求，或者更改轴伸端的连接结构匹配不同负载的安装接口。在实际设备应用中，这类电枢结构的直流电机启动扭矩大，调速线性度好，

　　在低压供电的便携设备、需要频繁正反转的执行机构中应用广泛，建模时特意保留了绕组端部的走线弧度、铁芯两端的绝缘端板结构，能够帮助刚接触电机结构的设计人员直观理解电枢的电流传导路径，以及转动过程中各部件的受力边界，避免在后续做结构优化时出现绝缘距离不足、绕组端部剐蹭定子的设计问题。转轴的轴肩定位尺寸、卡簧槽位置都按照实际装配工艺做了还原，能够直接用于生成工程图的安装尺寸标注，减少设计人员重复建模的工作量。
