潜水泵十字轴连接轮盘结构设计

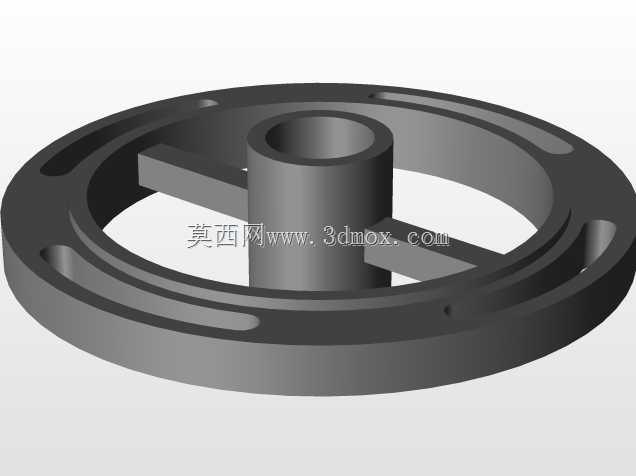

　　该结构件为潜水泵内部的核心连接承载部件，日常应用于井用取水、基坑排水、养殖水体循环等潜水作业场景，安装于泵体叶轮与驱动轴的衔接位置，承担扭矩传递、叶轮径向定位、过流通道导流的多重作用。从结构设计逻辑来看，整体采用轮辐式承载布局，外圈为与泵壳内腔配合的定位环面，环面上预留的环形槽用于安装静密封胶圈，避免泵腔高压水向电机侧渗漏，环面周向分布的浅槽可减少装配时的配合面摩擦，同时为装配对位提供视觉参照。中心的轴套部位采用加厚壁厚设计，内孔与电机输出轴采用过渡配合，配合面的粗糙度要求控制在Ra1.6以内，保证扭矩传递过程中无相对窜动，轴套与外圈之间通过三根呈120°均匀分布的十字辐条连接，辐条截面采用矩形带圆角的设计，

　　既保证足够的抗扭抗弯强度，又减少对过流通道的水力阻挡，降低水流经过时的紊流损失。设计过程中优先考虑了安装边界的适配性，外圈外径与泵壳内腔的配合间隙控制在0.02-0.05mm之间，既满足装配便利性，又避免运行过程中出现径向晃动；中心轴套的内孔长度根据电机轴的插入深度设定，保证轴端锁紧螺母安装后有足够的螺纹啮合长度，防止运行过程中轴套松脱。辐条的厚度经过扭矩校核，在传递额定功率扭矩时，最大应力低于材料屈服强度的30%，预留足够的过载余量，应对潜水泵启动瞬间的冲击载荷。外圈端面的定位止口与叶轮背部的止口配合，保证叶轮与泵体流道的同轴度，避免叶轮运行时与泵壳发生刮擦。从实际使用场景出发，该部件长期浸没在水体中，

　　结构设计上避免了锐角和积液死角，减少水中杂质附着造成的动平衡失衡问题，所有棱边均做R0.5以上的圆角处理，既降低铸造过程中的应力集中，也减少水流冲刷造成的气蚀损伤。在装配流程中，该部件无需额外专用工装，对准轴键槽推入后即可完成初步定位，配合叶轮锁紧后即可形成稳定的传动链，后期维护拆解时，可通过外圈的预留槽口用拉马平稳取出，不会对配合面造成损伤。
