差速原理演示用简易周转轮系结构

　　这套轮系结构核心用于直观展示开放式差速器的运动逻辑，在机械原理教学、传动方案验证场景中，能帮设计人员快速理清多输入多输出工况下的转速分配关系，不用拆解实车差速器总成就能观察核心运动过程。从实际应用场景看，这类简化轮系的运动逻辑直接对应乘用车辆驱动桥的差速功能，车辆直线行驶时，两侧驱动轮阻力接近，输入轴的扭矩会通过中间传动构件均匀传递给两侧输出齿轮，两个输出齿轮保持同转速转动，对应车辆直线行进的动力传递状态；当车辆转弯时，内侧车轮行驶轨迹半径更小、转动阻力更大，两侧输出齿轮的负载差会带动中间传动构件产生自转，自动调整两侧输出齿轮的转速差，避免轮胎拖磨，这一核心逻辑在这个简化模型上可以通过手动拨动输入构件直接观察到。从设计思路上看，

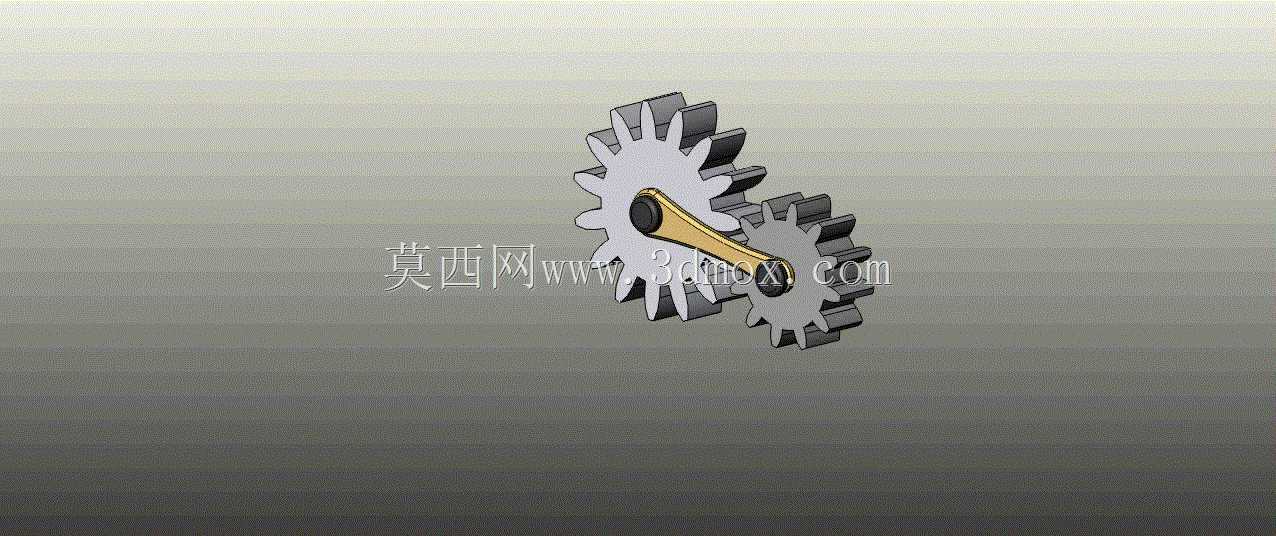

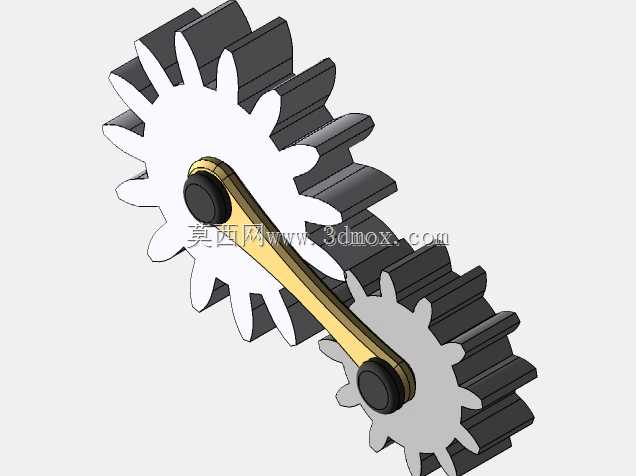

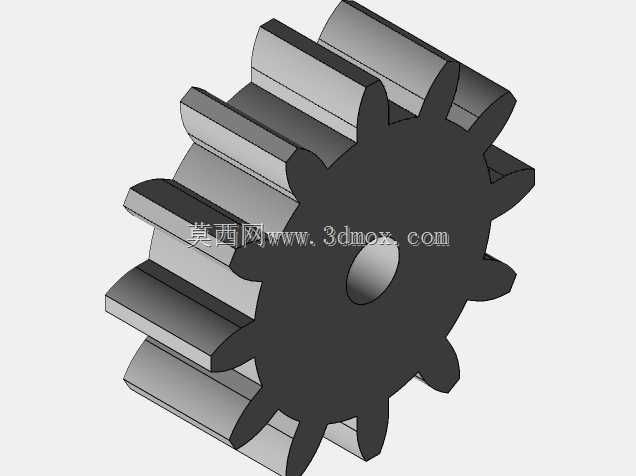

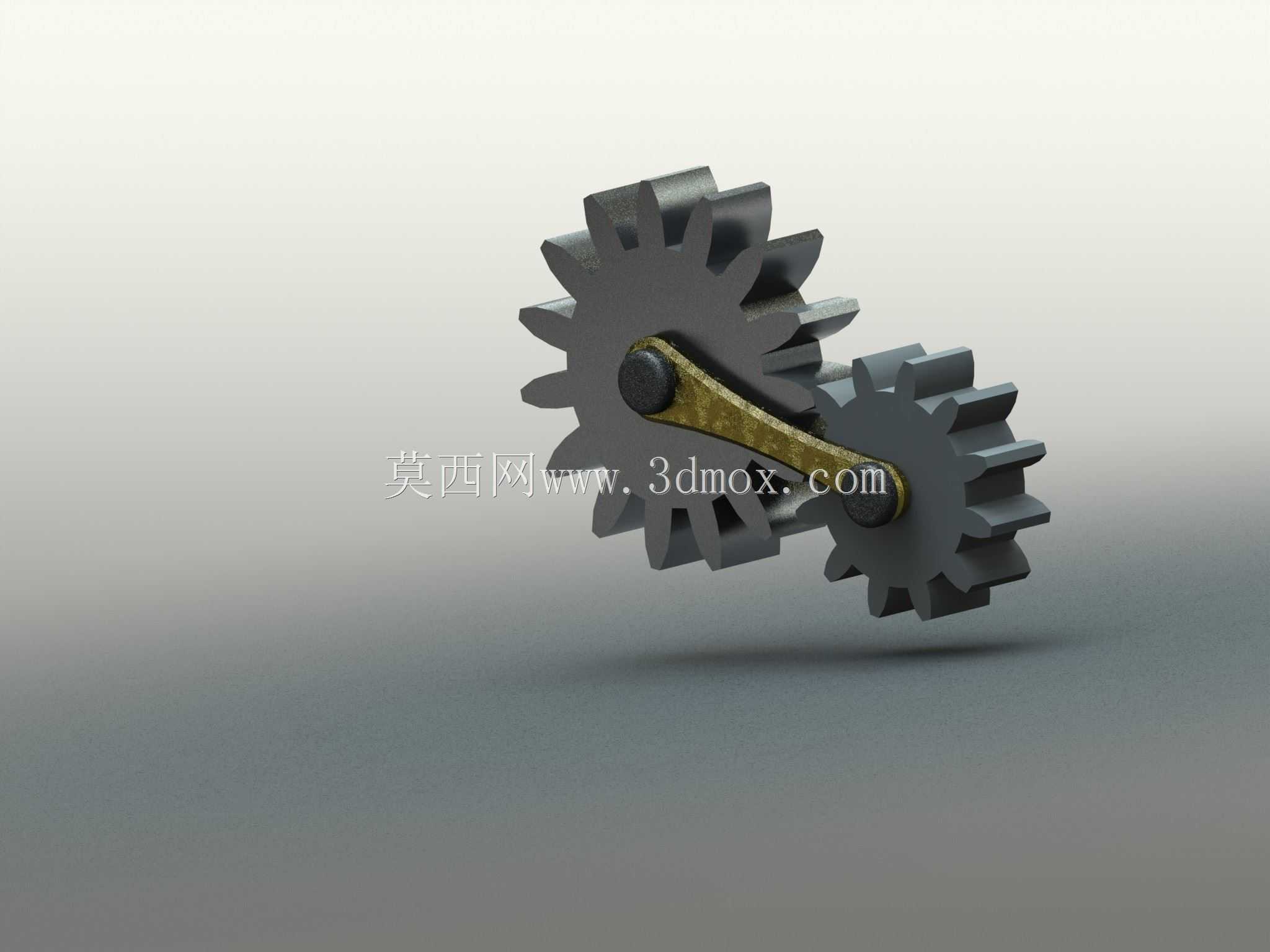

　　模型做了最大程度的结构简化，省略了实车差速器的差速壳、半轴齿轮安装座、轴承限位等附属结构，只保留核心的传动啮合副：一个主动输入构件、两个从动输出齿轮、一个连接两侧齿轮的中间传动臂，所有齿轮采用标准渐开线圆柱直齿齿形，啮合侧隙按演示工况取常规公差范围，既保证转动顺畅无卡滞，也不会因侧隙过大导致传动过程出现明显晃动。安装边界方面，这套结构没有设置复杂的安装基座，核心传动构件的啮合中心距严格按齿轮模数、齿数计算确定，两个从动齿轮的中心距与中间传动臂的长度完全匹配，输入构件的回转中心与两个从动齿轮的中心连线保持固定位置关系，若要将这套核心结构拓展到实际教学台架上，只需要在各齿轮的中心位置加装对应直径的支撑转轴，

　　搭配简易的板状基座就能完成固定，不需要额外调整啮合位置。从功能特性上看，这套结构没有设置锁止机构，完全依靠两侧负载差自动调节转速分配，和普通民用开放式差速器的特性完全一致，能直观呈现差速器“差速不差扭”的核心特点——也就是输入扭矩始终平均分配给两侧输出齿轮，哪怕一侧车轮打滑失去附着力，另一侧车轮也只能获得和打滑侧相同的小扭矩，无法驱动车辆脱困，这一特性也能通过手动给两侧齿轮施加不同阻力直接验证。对于刚接触传动设计的从业者来说，这类简化模型能快速建立轮系运动的空间概念，比单纯看机械原理教材的平面示意图更容易理解周转轮系和定轴轮系的核心区别：定轴轮系所有齿轮的回转中心位置都是固定的，

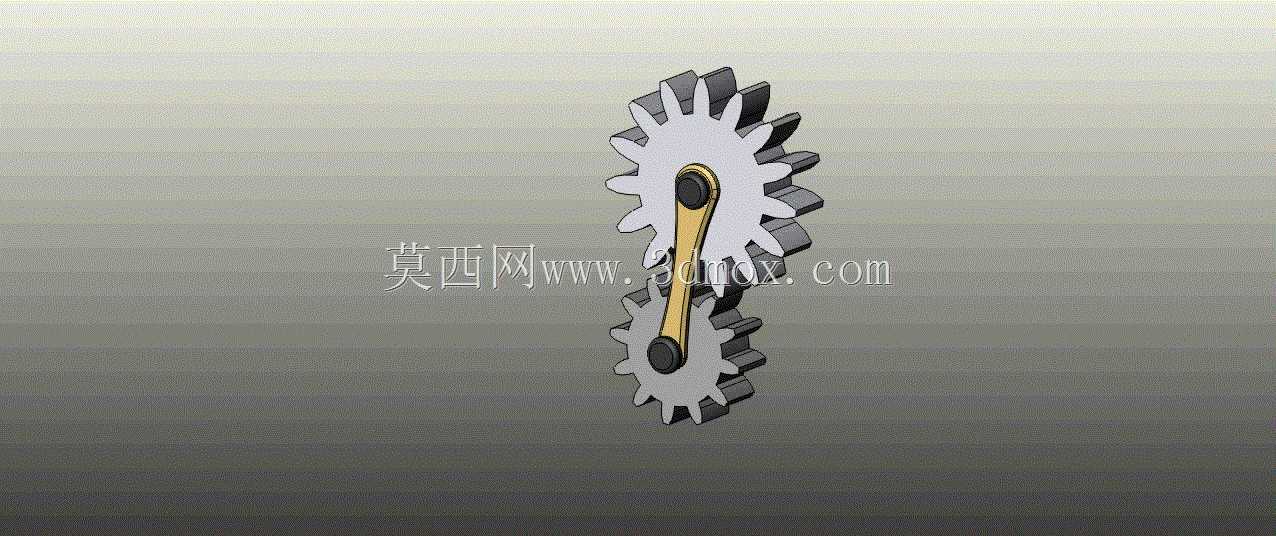

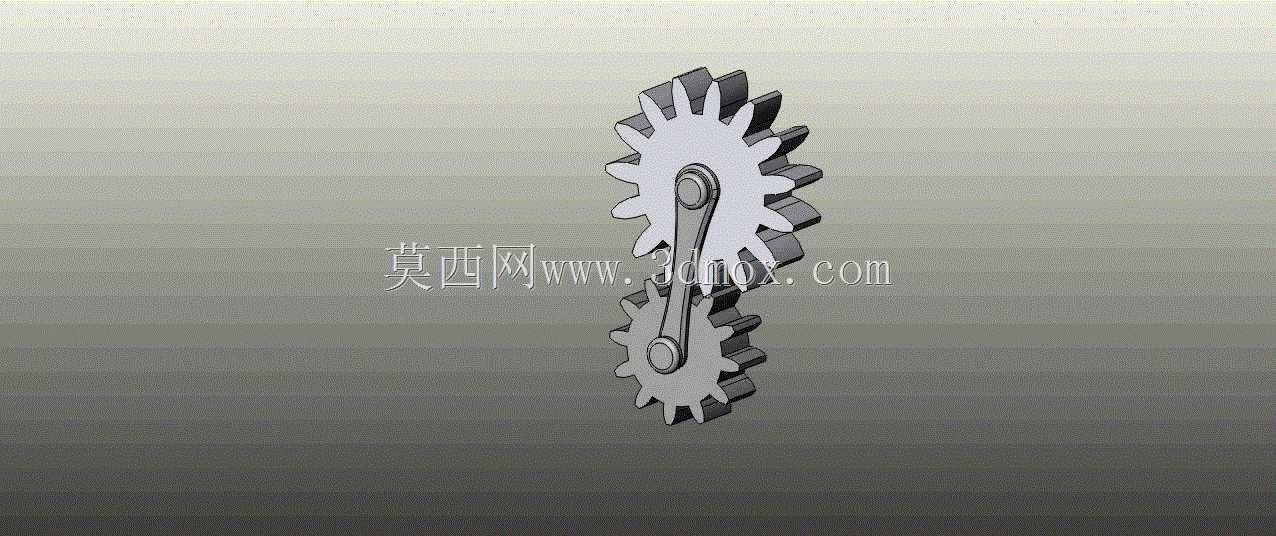

　　而周转轮系中至少有一个齿轮的回转中心会绕其他固定轴线公转，这个模型里的中间传动臂带着啮合点移动的过程，就是周转轮系公转特征的最直观体现。在做小型传动装置的方案选型时，也可以参考这套轮系的尺寸匹配逻辑，根据需要传递的扭矩大小调整齿轮模数、齿宽参数，搭配对应的支撑结构就能拓展成小功率传动场景下的简易差速机构，比如小型代步车、模型车辆的驱动桥都可以基于这套核心结构做适配设计，不需要从零开始摸索轮系的啮合关系。
