钥匙注塑成型模具结构三维设计

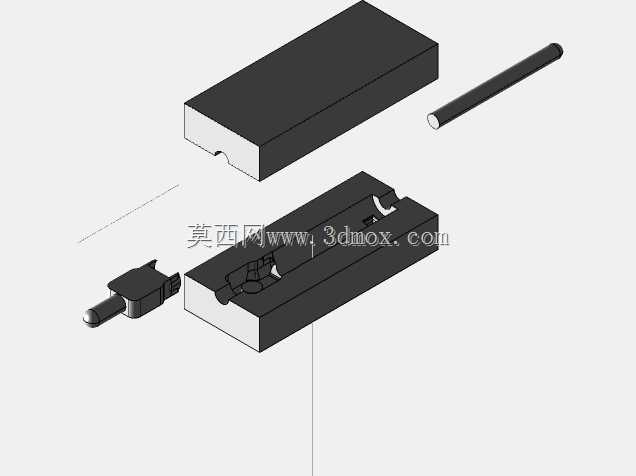

　　这套模具针对钥匙类小型塑胶配件的注塑成型需求开发，日常应用场景覆盖民用钥匙配件、小型传感类配套钥匙构件的批量注塑生产环节，核心用途是通过合模、射胶、冷却、开模、顶出的完整注塑流程，一次性成型带复杂嵌装卡位的钥匙塑胶主体，适配卧式注塑机的常规安装工位。从结构设计逻辑来看，整套模具采用两板模基础架构，分型面沿钥匙主体的最大轮廓线设置，确保开模时成型件能顺利留于动模侧，方便后续顶出动作；型腔部分直接加工在定模仁上，精准复刻钥匙握持段的曲面轮廓与边缘倒角，型芯侧则对应成型钥匙的插装段结构以及尾部的卡扣卡位，合模后形成的封闭模腔完全匹配钥匙成品的外形尺寸，模腔周边预留的排气槽深度控制在0.02mm以内，既可以避免射胶过程中出现困气烧焦的问题，

　　又不会产生披锋影响成品精度。设计过程中特意未集成生产链配套的流道、浇口、提升机构，预留出足够的自定义调整空间，方便不同生产场景下的工程师根据实际选用的注塑机规格、塑胶原料特性（比如ABS、PP等常用注塑原料的流动性差异），灵活调整侧浇口或是潜伏浇口的开设位置，也可根据车间的自动化生产需求，自行加装顶杆、斜顶等顶出提升结构，适配不同节拍的生产线要求。从安装边界来看，整套模架采用标准模坯规格，长宽尺寸适配200吨以内卧式注塑机的哥林柱间距，合模行程预留足够的开模距离，确保钥匙成型件取出时不会与定模侧发生干涉；模架四周的导柱导套采用标准配合公差，合模时的定位精度可控制在0.01mm以内，避免长期生产过程中出现型腔错位导致的成品尺寸超差。冷却回路沿模仁轮廓均匀排布，进出水口设置在模架的统一侧，方便车间快速接驳冷却水管道，冷却水道距离模腔表面的距离保持在15-20mm区间，确保成型过程中模温均匀，减少钥匙成品的翘曲变形问题，提升批量生产的成品合格率。
