多层叠装式手动注射模具结构设计

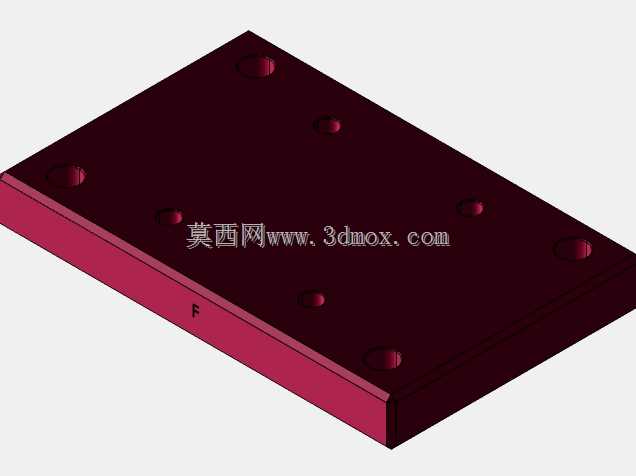

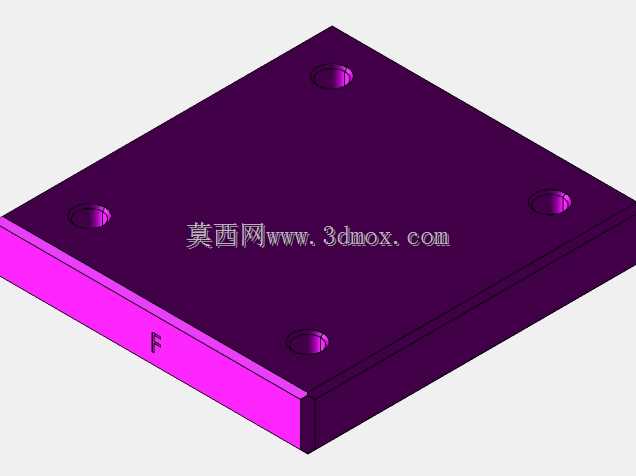

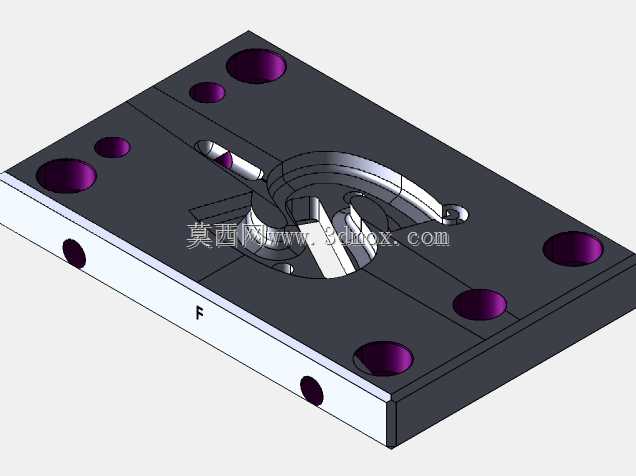

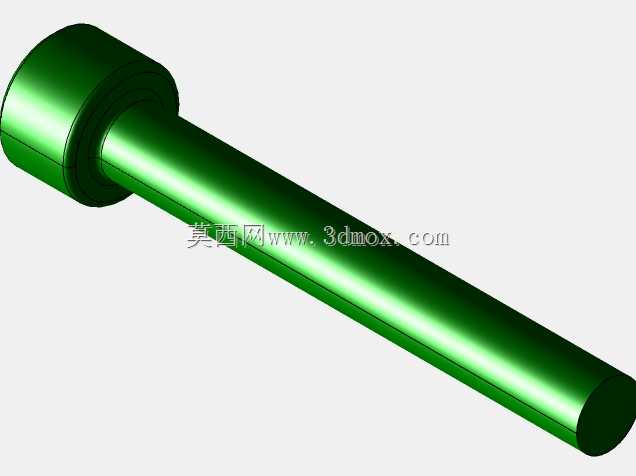

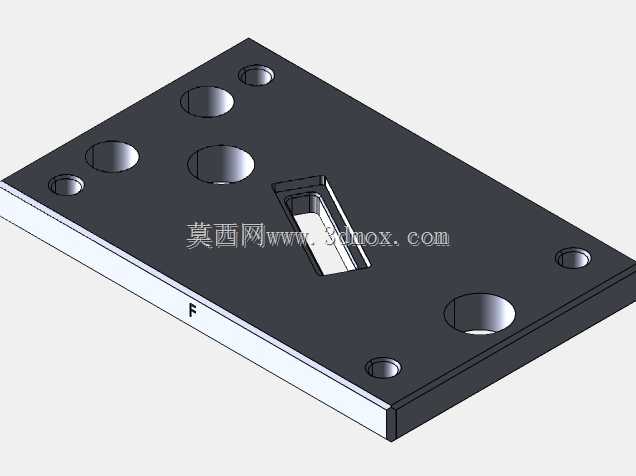

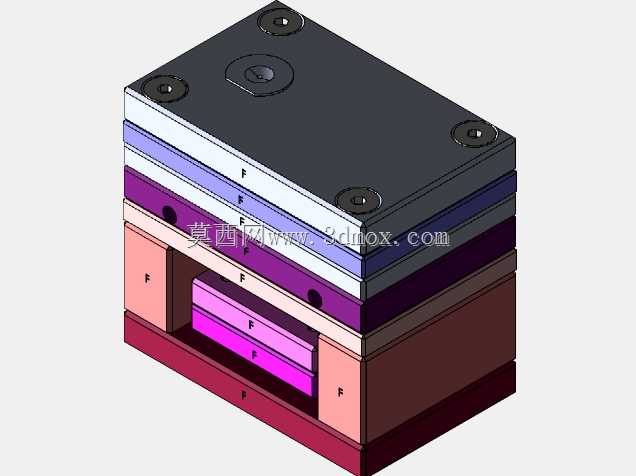

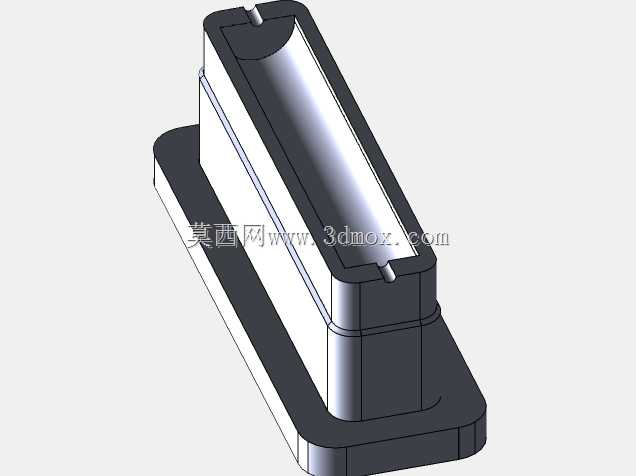

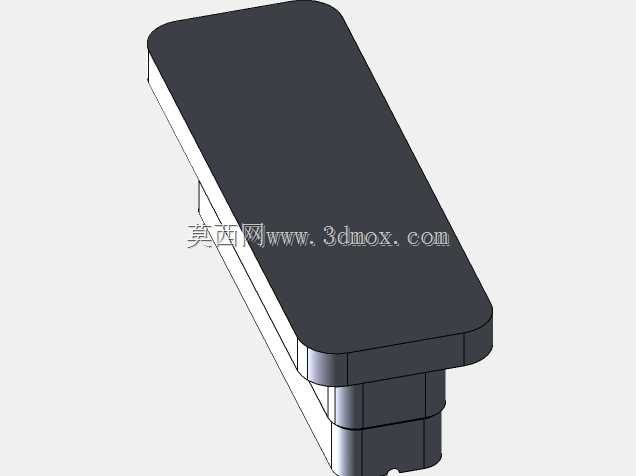

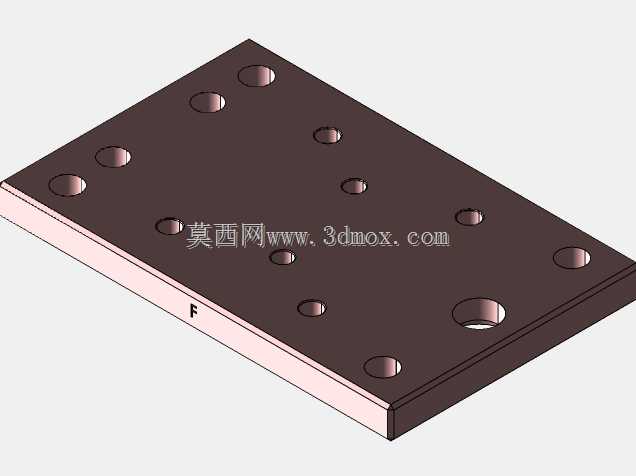

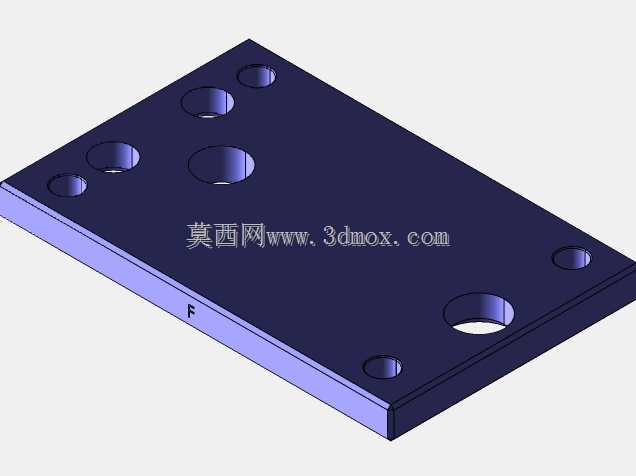

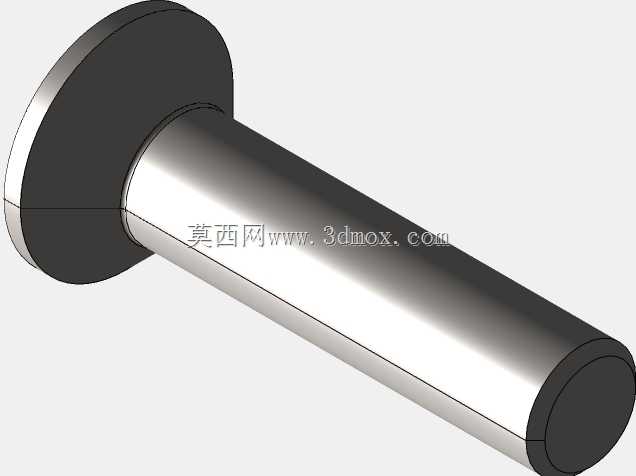

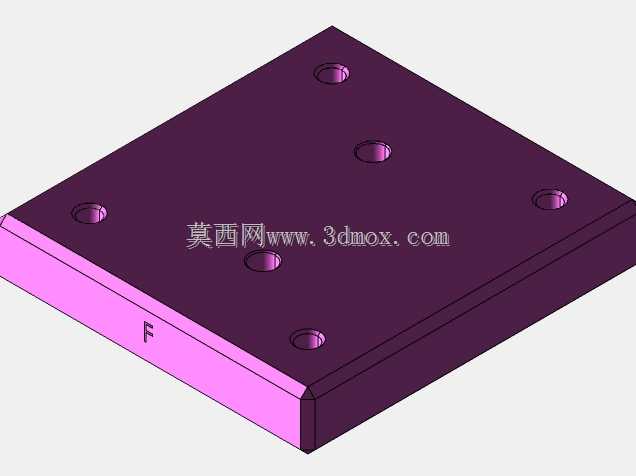

　　这套手动注射模采用多层叠装式模架布局，主要适配小批量试产、实验室配方验证以及教学实训场景下的小型注塑件成型作业，无需依赖大型注塑机的全自动锁模、射胶系统，依靠手动操作即可完成合模、射胶、开模取件的完整流程，对于打样阶段快速验证塑件结构、材料流动性表现有较强的实用价值。从结构设计逻辑来看，模架自上而下依次排布定模座板、流道板、定模板、动模板、推板、动模座板等层级，各层板件通过四角的导柱完成精准定位，避免合模过程中出现型腔错位导致的塑件飞边、尺寸超差问题；每层板件侧面标注的F标识为装配对位标记，能在模具拆装维护时快速确认各板件的安装方向，减少装配失误带来的反复调试时间。模具的成型区域设置在中部叠层区间，

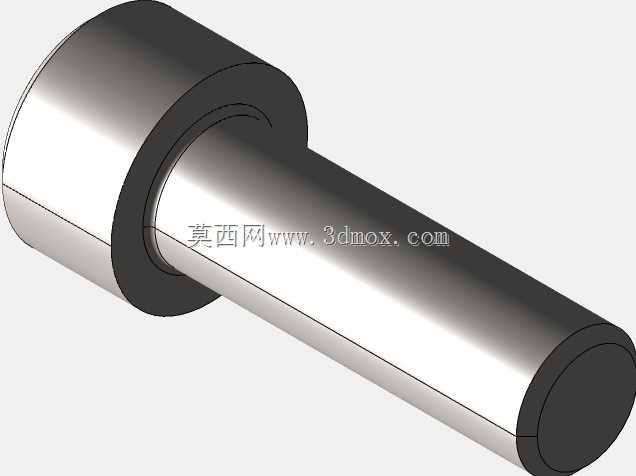

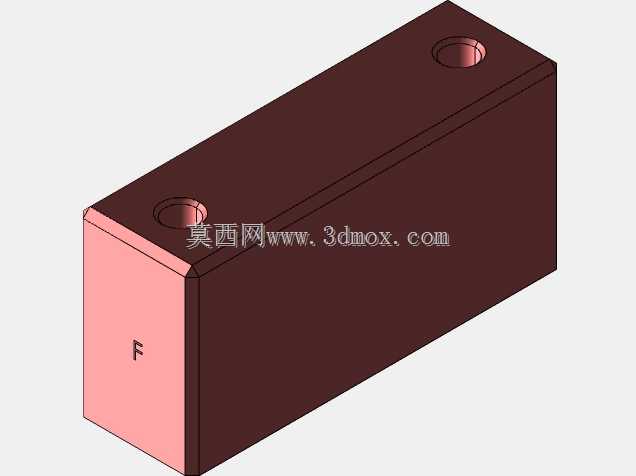

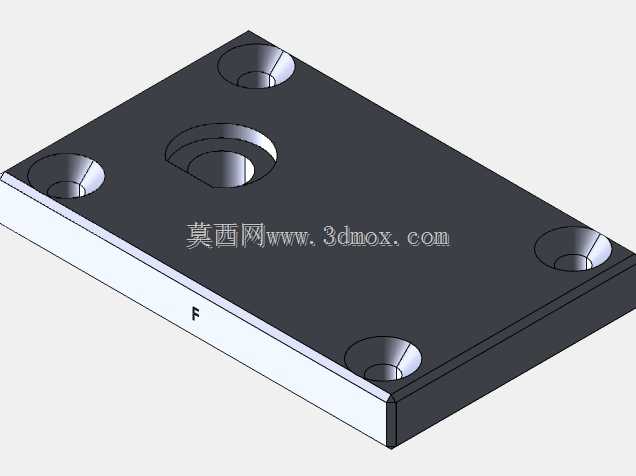

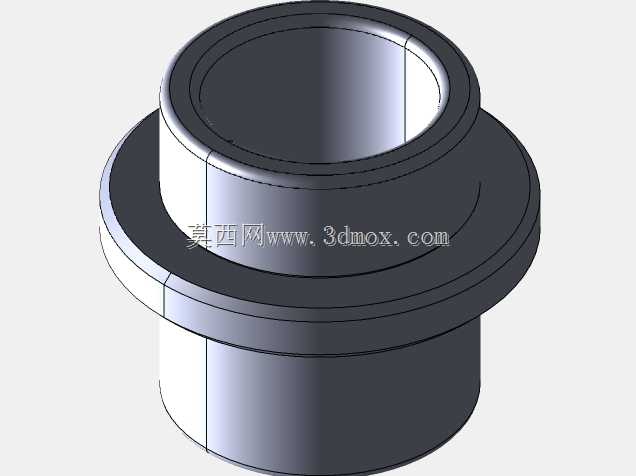

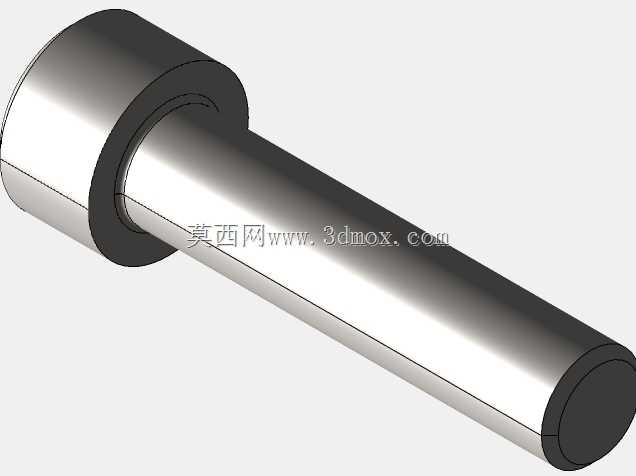

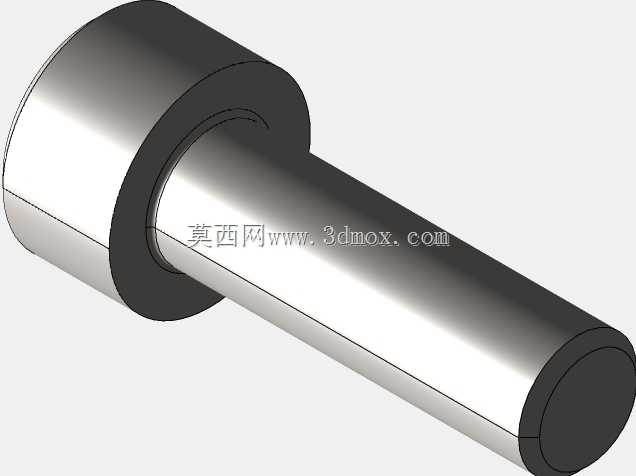

　　开模时动模侧随分层结构拉开足够的取件空间，两侧的支撑块在合模状态下承担锁模力传递作用，避免模架受射胶压力作用出现变形，保证型腔尺寸的稳定性。设计过程中充分考虑手动操作的受力合理性，推件机构的施力位置设置在操作侧居中区域，手动开模、推件时无需施加过大的作用力即可完成动作，降低操作人员的劳动强度；各层板件的连接螺丝全部采用内六角圆柱头螺钉，沉头孔深度与螺钉长度匹配，装配后螺钉头部不高出板件表面，避免合模时出现干涉问题。从安装边界来看，模架整体为规整的长方体结构，顶面设置有主流道定位环，可直接适配小型手动射胶台的定位孔安装，无需额外加工转接法兰；底部动模座板预留有标准安装螺孔，可固定在手动操作工作台面上，作业过程中不会出现模具移位问题。

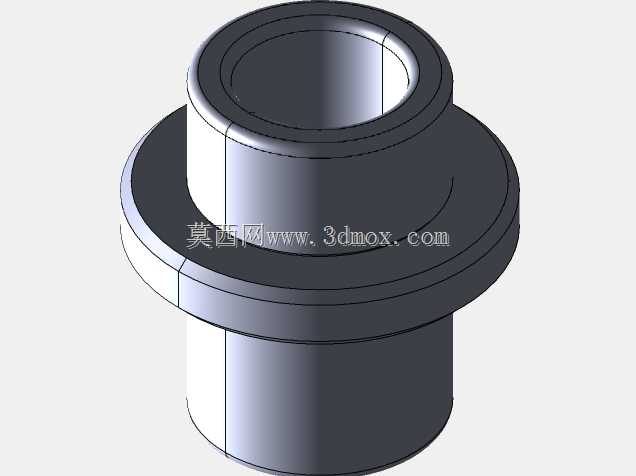

　　流道设计采用均衡式布局，熔体从主流道进入后可均匀分配到各型腔，保证不同型腔内的塑件填充一致性，减少缺胶、流痕等成型缺陷；冷却水路沿各层模板的成型区域周边排布，可接入常温循环水控制模温，满足常规热塑性塑料的成型温度要求，避免塑件冷却不均出现翘曲变形。整套模具的各运动部件之间预留有合理的配合间隙，长期手动操作也不会出现卡滞、咬死问题，易磨损的导套、推板导柱位置采用耐磨材质制作，可承受多次反复开合模的摩擦损耗，延长模具的整体使用寿命。
