传感器类零件双腔三板针点浇口注塑模具

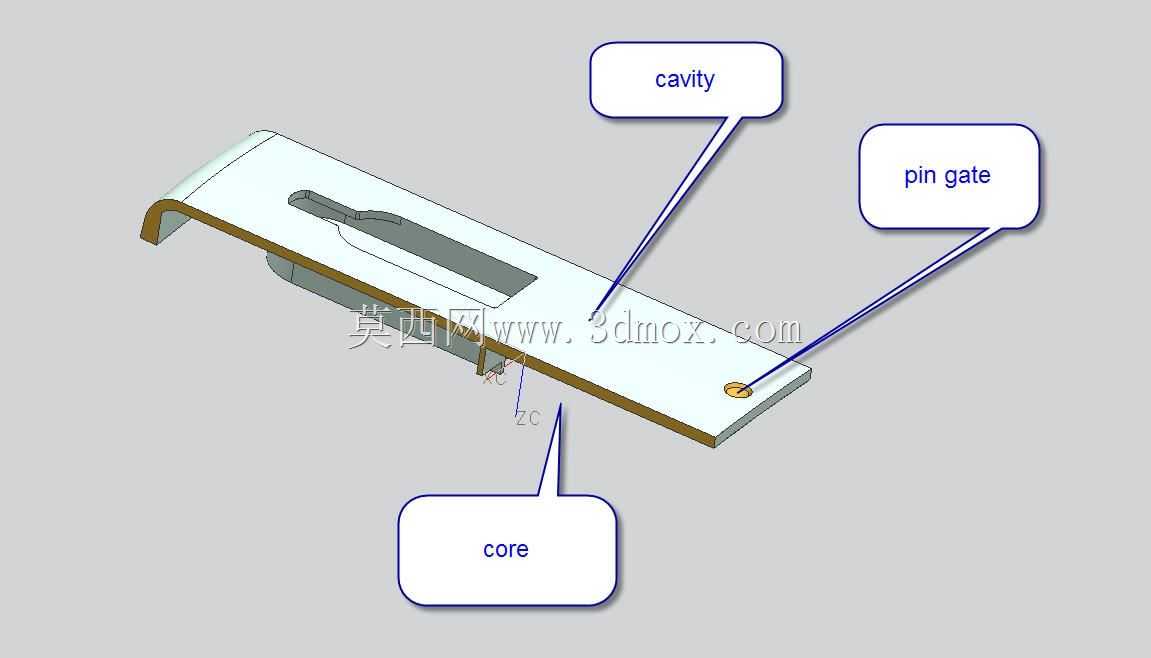

　　这套模具针对传感器配套的长条形薄壁结构件开发，适配全自动卧式注塑机的量产需求，日常应用在工业传感设备的结构件批量生产场景中，这类零件作为传感器的外壳承载件，需要兼顾装配定位精度与薄壁件的成型良率，避免成型后翘曲影响内部传感元件的装配间隙。设计阶段优先考虑量产效率，采用一模两腔的型腔布局，匹配针点浇口的进料方式，浇口位置选在零件端部的非装配平面，开模时可自动拉断浇口凝料，无需后续人工修剪浇口工序，能大幅降低量产阶段的人工后处理成本。模具分型面沿零件的最大轮廓面设置，型芯侧对应零件的内凹装配结构做了整体式镶件设计，避免多镶件拼合产生的合模溢料问题，型腔侧做了0.02mm的排气槽沿分型面边缘布置，解决薄壁件长流程填充时的末端困气问题，

　　减少填充不足、烧焦等成型缺陷。模具的导柱导套采用前后模错位布置，避免合模时的方向错配，同时在三板模的脱料板与定模板之间设置了定距拉钩，控制开模过程中各模板的开模行程，保证针点浇口凝料能在第一次开模时自动从浇口套和零件上脱落，无需人工取凝料。零件的整体外形为带单侧弯折边的长条形结构，长度方向尺寸约120mm，宽度方向约22mm，壁厚均匀控制在1.2mm，弯折边高度约8mm，模具设计时在弯折边的对应位置做了斜度脱模结构，脱模斜度设置为1.5度，避免顶出时刮伤零件表面。顶出系统采用扁顶针搭配顶块的组合方式，在零件的平面区域布置扁顶针，在弯折边的内侧设置顶块，保证顶出力均匀分布，避免薄壁件顶出时出现顶白、变形问题。冷却系统采用随形水路布置，

　　在型芯和型腔侧分别设置直径8mm的冷却水道，水道距离成型面的距离保持在12-15mm之间，保证成型过程中模温均匀，将零件的成型周期控制在18秒以内，适配大批量生产的节拍要求。针对零件上的长条形镂空装配槽，模具在型芯侧做了对应的成型凸台，凸台周边做了圆角过渡，减少应力集中，同时在凸台内部设置了独立的冷却支路，避免该区域因散热不足导致的成型周期延长。模具的流道采用圆形截面的热流道搭配冷流道的组合？不，三板模采用普通流道，流道直径从主浇道的6mm逐步过渡到分流道的4mm，最终到针点浇口的0.8mm，平衡两个型腔的进料速度，保证两个模腔的零件填充同步，减少成型后的零件尺寸差异。
