六自由度工业协作机械臂结构设计

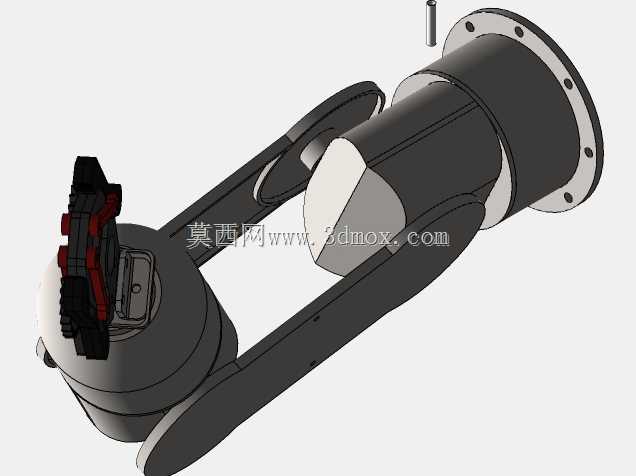

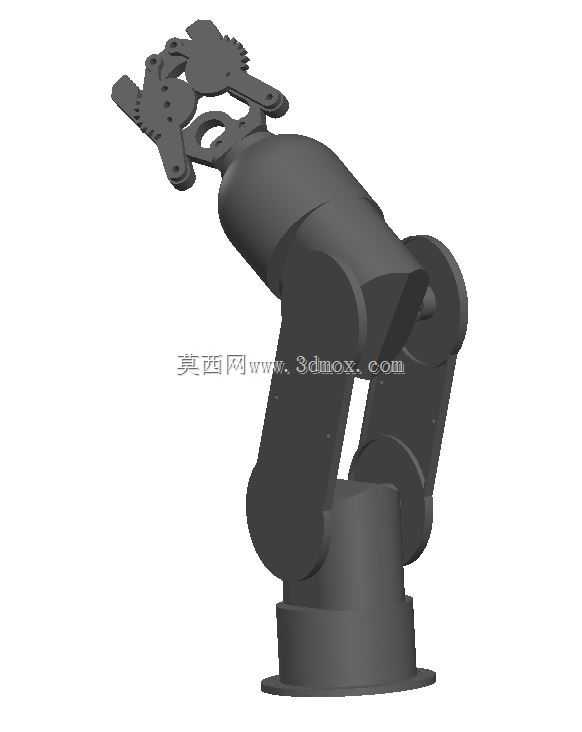

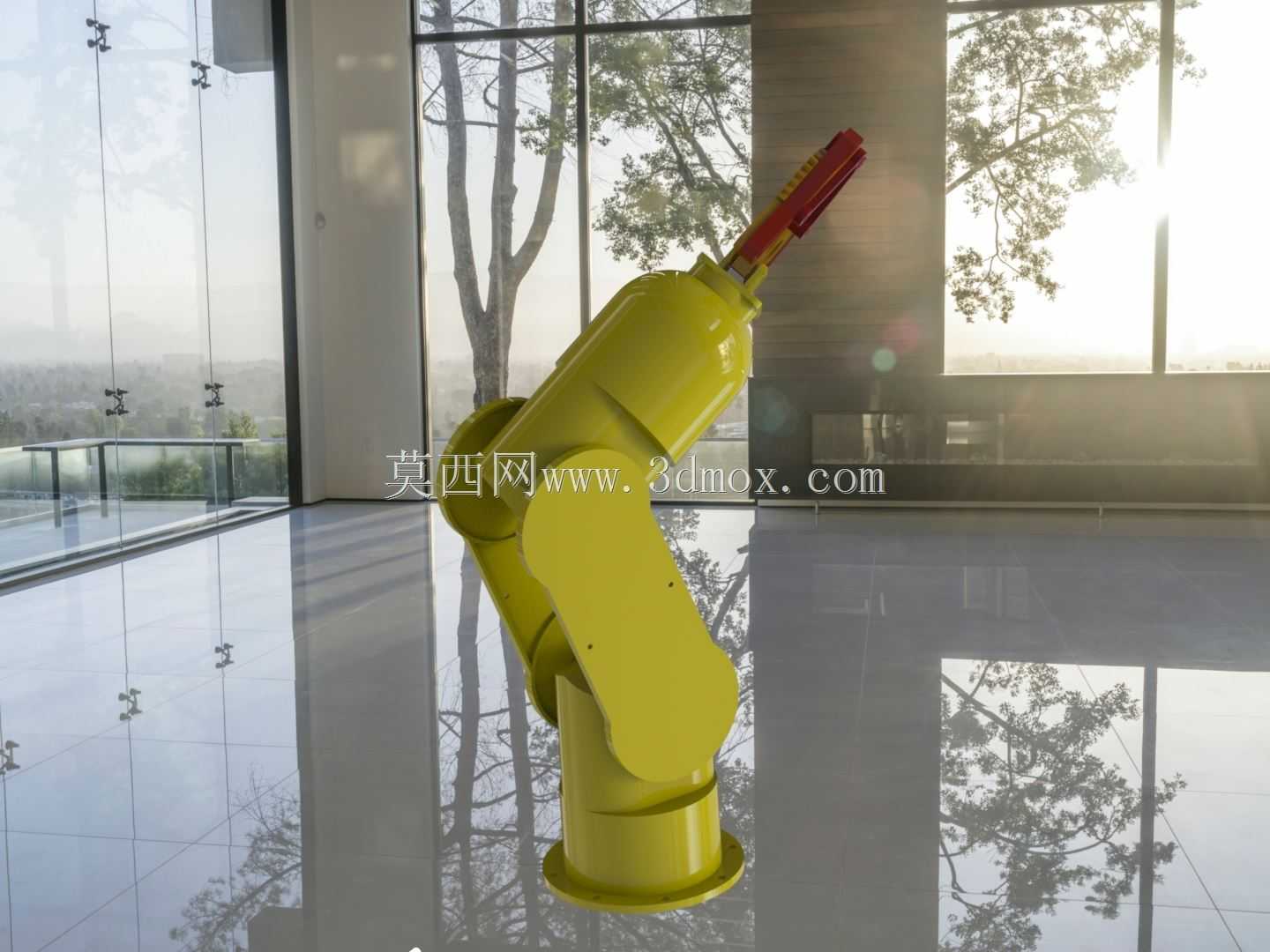

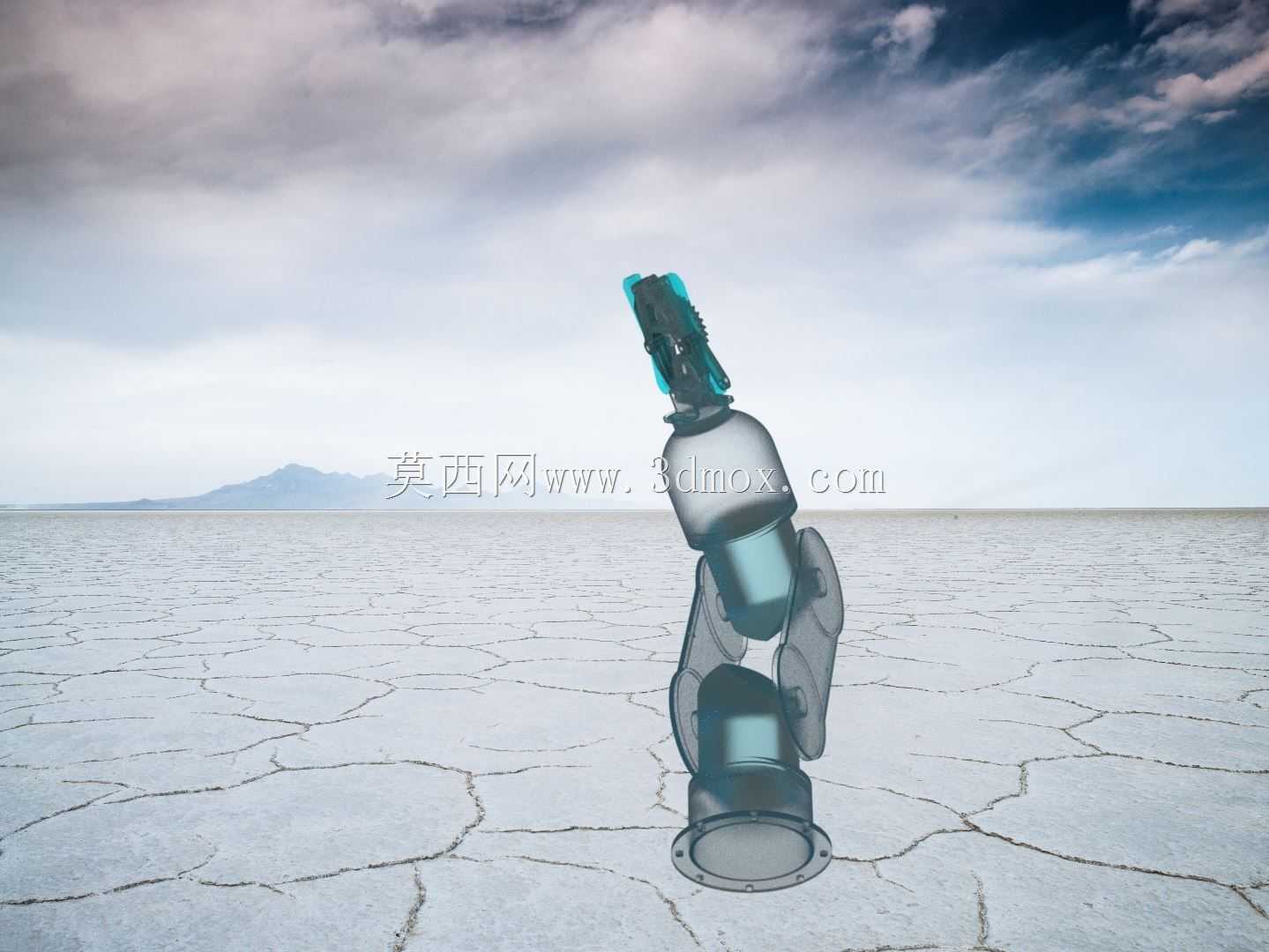

　　这款六自由度关节型机械臂的结构设计，核心围绕工业场景中柔性作业的实际需求展开，在结构布局上采用了串联关节的经典构型，从底部基座到末端执行器依次设置腰转关节、肩摆关节、肘摆关节以及三个腕部旋转关节，六个自由度的组合可覆盖作业空间内任意位置与姿态的到达需求，不存在常规少自由度臂体的作业死区。在安装边界设计上，底部基座采用圆形法兰安装结构，法兰面预留均匀分布的螺栓沉孔，可直接固定在生产线工位的钢制安装平台或者移动式AGV载具上，基座整体直径控制在适配多数窄工位安装的尺寸范围，安装时不需要对现有工位台面做大规模改造，仅需保证安装面平面度公差在0.2mm以内即可满足运行精度要求。

　　从实际应用场景来看，该臂体的负载能力适配3C电子装配、轻工产品分拣、小型零部件上下料、涂胶点胶等常见工业作业场景，臂体总伸展长度可覆盖半径800mm左右的球形作业空间，完全满足单工位内的作业覆盖需求，不需要额外增加外部行走轴即可完成工位内所有点位的作业动作。各关节的结构设计采用了中空走线的布局形式，关节内部预留足够的线缆穿设空间，动力线、编码器信号线可从关节内部穿过，避免臂体运行过程中线缆外露剐蹭周边设备，也能减少线缆随关节反复弯折产生的疲劳损坏，提升设备长期运行的稳定性。

　　在结构细节处理上，大小臂的壳体采用了流线型的曲面设计，并非简单的直角折弯结构，这种设计一方面可以降低臂体运动过程中的风阻，提升高速运行时的平稳性，另一方面曲面壳体的结构刚度更优，在同等壁厚条件下比直臂结构的抗扭抗弯性能提升15%左右，能有效降低臂体伸展到最大行程时的末端抖动量。关节处的密封结构采用嵌套式迷宫密封加橡胶密封圈的组合设计，可阻挡车间内的粉尘、切削液飞沫进入关节内部，适配多数机加工、装配车间的复杂工况，不需要额外加装外部防护套即可满足IP54左右的防护等级要求。

　　末端执行器的连接法兰采用标准的工业机械臂接口尺寸，可快速适配夹爪、吸盘、焊枪、涂胶头等不同类型的末端工具，法兰端面预留了通用的气源接口与电气触点，更换末端工具时不需要重新布设管线，可在数分钟内完成工具切换，适配多品种小批量的柔性生产需求。在运动性能匹配上，各关节的转速参数经过合理匹配，腰关节可实现整周回转，肩肘关节的摆动范围覆盖正负120度以上，腕部关节可实现末端360度旋转，整体重复定位精度可控制在0.1mm以内，完全满足多数轻工装配、分拣作业的精度要求，不会出现定位偏差导致的工件磕碰或者装配不良问题。
