木纹质感手持电子面板塑料外壳结构设计

　　这款手持类电子面板塑料外壳，主要面向工业现场便携检测类传感设备的终端承载需求，适配车间巡检、户外点位数据采集等需要单手握持操作的使用场景，外壳作为内部传感模组、供电单元与显示交互模块的承载结构，需要同时满足握持舒适度、结构防护性与外观辨识度的多重要求。设计阶段首先确定了单手握持的人机尺寸边界，整体轮廓做了全周R角过渡处理，避免直角棱边在长时间握持时产生硌手感，侧边预留的内凹握持区刚好贴合成年用户手掌虎口与指节的自然弯曲弧度，即便佩戴薄款劳保手套也能稳定持握，不会出现滑脱风险。壳体采用上下扣合的装配结构，分型面设置在壳体侧部的木纹分色交界位置，既可以隐藏合模线提升外观质感，也能简化注塑模具的滑块结构，降低量产阶段的模具加工成本，

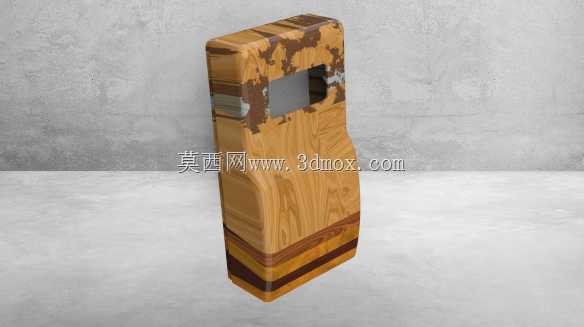

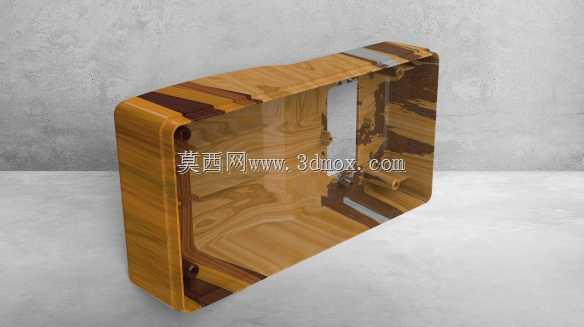

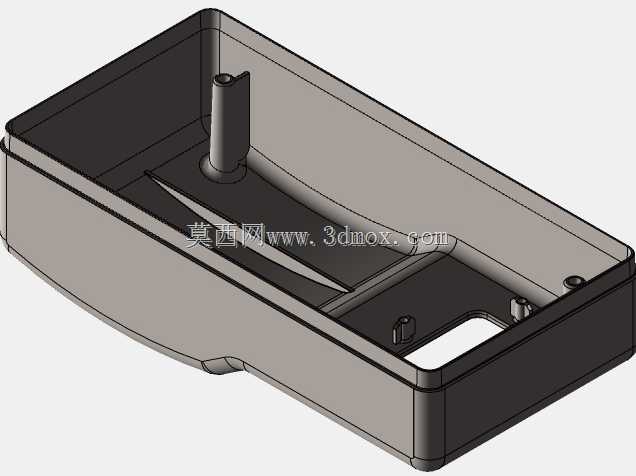

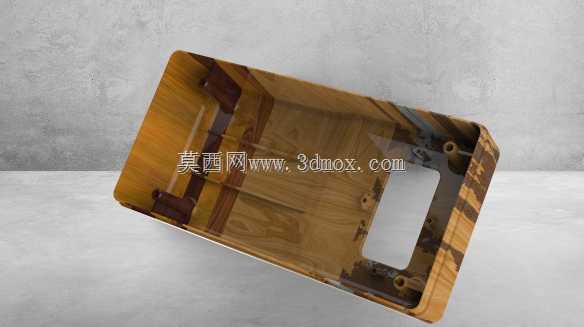

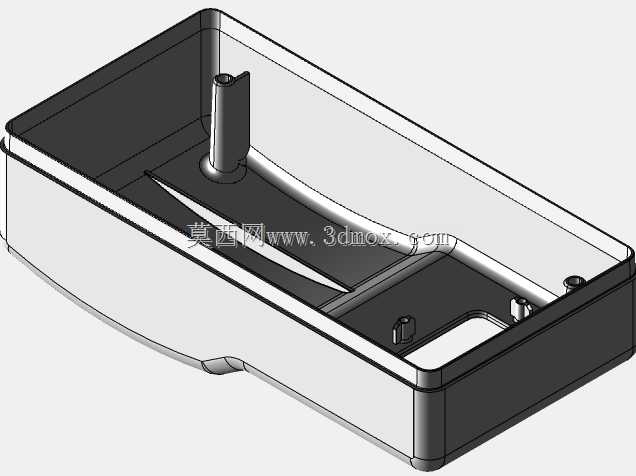

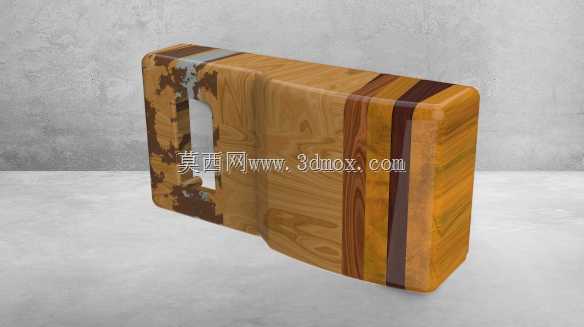

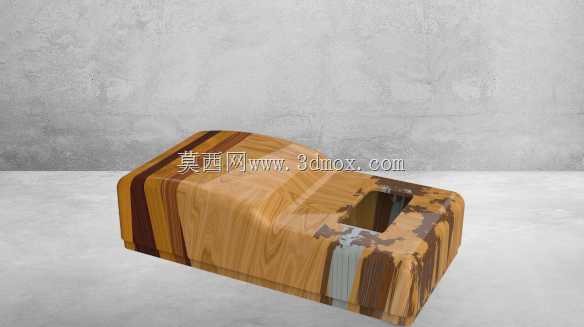

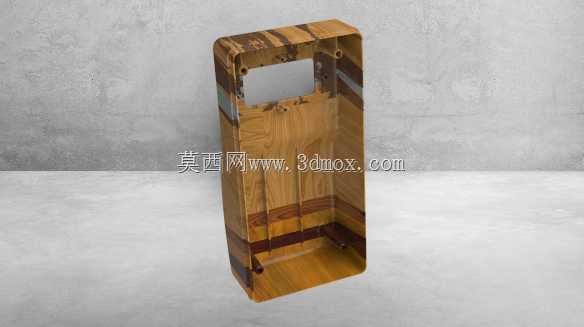

　　扣合位预留了超声焊接筋位与螺丝柱的双重固定选项，可根据不同防护等级要求选择装配方式，满足IP54到IP65不同层级的密封需求。外观上采用仿实木纹理的表面处理方案，不同深浅的木纹条带沿壳体长度方向分布，既可以掩盖日常使用中产生的轻微划痕，也能在工业设备普遍的冷硬金属质感场景中提升识别度，避免与现场其他工具混放时难以快速找寻。壳体正面预留了电子面板的安装沉台，沉台周圈的止口公差控制在0.1mm以内，保证面板装配后无凸起错位，侧边的镂空区域对应设备的挂装孔位，可搭配腕带使用，防止高空作业时设备坠落。内部结构做了分区筋位设计，分别对应电池仓、传感主板、接口模块的安装位置，筋位高度根据内部元器件的最高尺寸做适配，

　　既可以增强壳体整体的抗冲击强度，避免跌落时壳体变形挤压内部元器件，也能为不同模块提供定位支撑，减少装配时的对位调整时间。壳体壁厚控制在2.2mm到2.5mm之间，厚薄过渡位置做了渐变处理，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有安装柱的根部都做了R角加强，防止螺丝锁附时出现柱位开裂问题。考虑到户外使用的温度变化范围，材料选型适配耐候性ABS或者PC+ABS合金，可在-20℃到60℃的环境下保持结构强度不会出现脆裂，表面纹理采用蚀纹处理，无需额外喷涂即可实现仿木质感，同时提升表面的防滑性能。
