医疗应用立式透明流体输送部件结构设计

做医疗设备结构设计快十二年，经手的流体类部件少说也有上百套，这次做的这款立式透明构件，最初是给门诊体液采样预处理工位做的配套输送件，当时科室提的需求很明确，要能直观看到内部流体的流动状态，避免管路堵塞漏液没法及时发现，毕竟医疗场景里一旦出现样本溢流或者管路堵死，不仅会污染操作台，还可能造成样本交叉污染，影响检测结果的准确性。

一开始做方案的时候，最先考虑的是材质选型，普通的PVC管路虽然成本低，但透明度不够，长期接触消毒酒精还容易出现雾化发白的问题，后来对比了PC、高硼硅玻璃还有医用级透明PETG三种材质，最终选定了医用级PETG，一方面是这种材质的抗冲击性比玻璃好，日常清洁挪动的时候不容易碎裂，另一方面它的透光率能达到90%以上，医护人员站在操作位就能直接看清内部的流体液位、有没有气泡或者絮状堵塞物，不用额外加装液位传感器或者观察窗，能简化整个工位的结构布局。

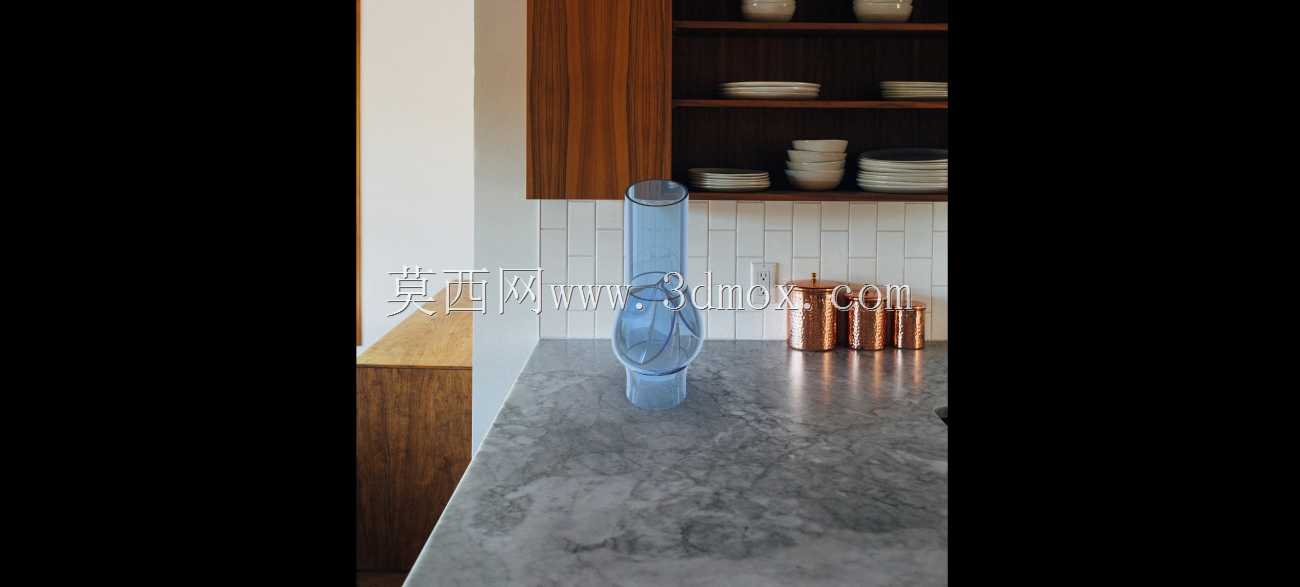

外形设计上没有做多余的棱角，整体是三段式的柱形结构，底部是直径32mm的插接端，做了1.5mm的环形凸台，和设备台面上的安装座配合的时候，套上硅胶密封圈就能实现卡接密封，不用额外打胶或者拧螺丝，日常拆卸消毒的时候直接拔插就行，很适合门诊这种需要频繁清洁消毒的场景。中间段是直径60mm的储流腔，壁厚控制在2.5mm，既保证了整体的结构强度，不会因为内部轻微的负压出现形变，又不会因为壁厚太厚导致透光率下降，内部做了平滑的圆弧过渡，没有直角死角，消毒的时候不会残留消毒水或者样本残液，避免滋生细菌。顶部是直径28mm的出液端，做了1:10的锥度，和配套的硅胶管路插接的时候能实现自密封，不用额外加装管卡，装配效率能提升不少。

安装边界这块当时卡得很严，因为操作台面的预留安装孔直径是35mm，安装位下方的走管空间只有120mm，上方的操作空间留了280mm，所以整个构件的总高度控制在260mm，底部插接端的长度是25mm，插入安装座之后底部不会碰到下方的走管桥架，顶部出液端距离台面的高度是235mm，医护人员接取样本的时候不用刻意弯腰，手臂自然抬起就能把采样管对准出液口，符合门诊工位的人机工程学要求。安装座的固定孔位是按照标准医用设备台面的孔距做的，四个M4的安装螺丝孔中心距是50mm，能直接适配市面上多数常规的医用预处理设备台面，不用重新打孔改造，降低了设备改装的成本。

功能设计上，中间储流腔的内部做了一个缓流结构，是一体成型的螺旋导流筋，高度是40mm，流体从底部进入的时候会顺着导流筋螺旋上升，不会直接冲击顶部的出液口，避免出液的时候出现喷溅，这个结构当时改了三次，第一次做的导流筋高度是20mm，流体流速稍快的时候还是会有紊流，出液的时候会溅出采样管，后来把导流筋的螺旋角度从15度调到22度，高度加到40mm，测试的时候用带颜色的模拟体液做试验，流速在每分钟200ml的时候，出液是平稳的柱状，没有喷溅也没有气泡混入，完全符合采样的要求。另外整个构件的内壁粗糙度做了镜面抛光处理，Ra值控制在0.8以下，流体流过的时候阻力很小，不会出现挂壁的情况，不管是输送清水样的样本还是带轻微粘稠度的体液样本，都不会有残液附着在腔壁上，每次使用之后用消毒水冲洗就能清洁干净，不会残留上一个样本的成分，避免交叉污染。

当时做结构验证的时候，还特意做了耐温测试，因为医疗场景下经常会用121度的高温高压消毒，这款PETG材质的构件能承受130度的瞬时高温，反复消毒500次之后不会出现变形、透明度下降的情况，完全满足门诊科室日常消毒的使用频率。另外还做了密封测试，在0.2MPa的水压下保压30分钟，插接位置没有渗漏，完全能满足常规流体输送的压力要求，毕竟医疗场景下的流体输送压力都不会太高，这个密封冗余量足够应对日常使用中的各种情况。

其实做这类医疗场景的结构件，最核心的不是结构有多复杂，而是要贴合实际使用场景的需求，比如透明可视化的需求、易清洁无死角的需求、快速拆装消毒的需求、适配现有设备安装位的需求，这些细节往往比花哨的功能更重要，毕竟一线医护人员使用的时候，要的就是稳定、好用、不用频繁维护，不会在采样的关键时候出问题。之前有同行做类似的部件，为了追求结构强度把壁厚做到了4mm，结果透明度下降很多，医护人员看不清内部的液位，经常出现溢液的情况，后来还是改回了2.5mm的壁厚，加了环形的加强筋，既保证了强度又不影响透明度，这就是脱离实际使用场景做设计的典型问题。

建模的时候特意把所有的圆角、拔模角度都做了统一，插接端的拔模角度是1度，方便注塑脱模的时候不会出现刮伤，所有的棱边都做了R0.5的圆角，不会有锋利的边缘划伤医护人员的手，毕竟日常清洁的时候都是戴着手套操作，如果有锋利的边缘很容易划破手套，造成职业暴露，这个细节在医疗设备设计里是绝对不能忽略的。另外整个构件没有任何拼接的部位，是一体注塑成型的，不存在粘接缝或者焊接缝，也就不会有缝隙藏污纳垢的问题，清洁的时候能做到无死角，这也是医疗类流体部件很重要的一个设计点，之前有过拼接结构的部件，用了三个月之后粘接缝里就长出了霉斑，根本没法清洁干净，只能整个更换，反而增加了使用成本。
