传感器配套安装限位盖板结构设计

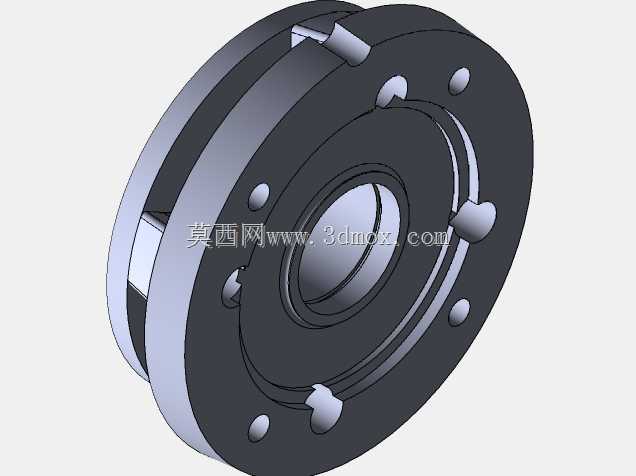

　　这款盖板主要面向工业传感检测单元的端部安装场景，在各类在线检测工位、自动化产线传感模组、精密仪器仪表的传感组件装配中，承担轴向定位、端面密封、周边部件限位的核心作用，区别于普通通用端盖，其结构完全匹配对应传感器的安装接口，可直接嵌入传感组件的装配槽位，无需额外加工适配。从结构设计逻辑来看，盖板采用阶梯式同轴分层结构，中心通孔预留传感探测端的伸出通道，孔位公差按照基孔制过渡配合设计，既保证探测端的活动间隙，又能避免径向窜动影响检测精度；端面周向均匀分布的沉头孔用于穿设固定螺钉，安装后螺钉头完全沉入沉孔内，不会突出盖板端面造成周边部件的运动干涉，同时周向分布的凸台结构，一方面作为装配时的周向定位止口，

　　与传感器壳体上的卡槽配合实现快速对位，避免安装时出现角度偏差，另一方面凸台的凸起高度经过精确计算，可在盖板与壳体装配后形成均匀的密封压紧面，配合密封垫圈可实现IP65级别的端面防护，阻挡车间环境中的粉尘、切削液侵入传感元件内部。在安装边界设计上，盖板的最大外圆直径适配对应传感器壳体的安装止口尺寸，轴向总厚度控制在合理范围内，不会额外增加传感组件的轴向安装尺寸，可适配紧凑安装空间的设备布局需求；盖板背面的环形凹槽用于嵌装O型密封圈，槽深与槽宽按照密封圈压缩率25%的标准设计，保证密封可靠性的同时不会出现密封圈过度压缩导致的老化加速问题。实际应用中，这类盖板不仅起到端部封盖的作用，还可承受一定的轴向载荷，当传感组件受到外部轴向冲击时，

　　盖板的阶梯面可将载荷均匀传递到壳体上，避免冲击力直接作用在内部敏感元件上，提升传感单元的抗冲击性能；周向的凸台结构还可作为安装时的施力位，方便装配时使用卡具对位拧紧，不会打滑损伤盖板表面。设计过程中充分考虑了加工工艺性，所有棱角处均做了R0.5的倒角处理，既避免加工时出现应力集中导致的零件开裂，也能去除加工毛刺，防止装配时毛刺脱落进入传感组件内部造成检测故障；所有配合面的表面粗糙度按照Ra1.6设计，非配合面按照Ra6.3设计，在满足装配精度要求的前提下降低加工成本。
