带立式安装座1英寸轴径外球面轴承组件

　　这款带座轴承组件主要适配直径1英寸的转动轴，在轻工输送线、小型农用机具、改装卡丁车这类对安装便捷性有要求的设备中应用十分广泛。日常做设备改造或者小型非标机架搭建时，这类一体式带座轴承不需要额外加工轴承安装孔位，能大幅缩短装配调试的周期，相比分体式轴承与支座的组合，它的同轴度在出厂时就已经完成校准，不会出现现场装配导致的轴承偏磨、转动卡滞问题。

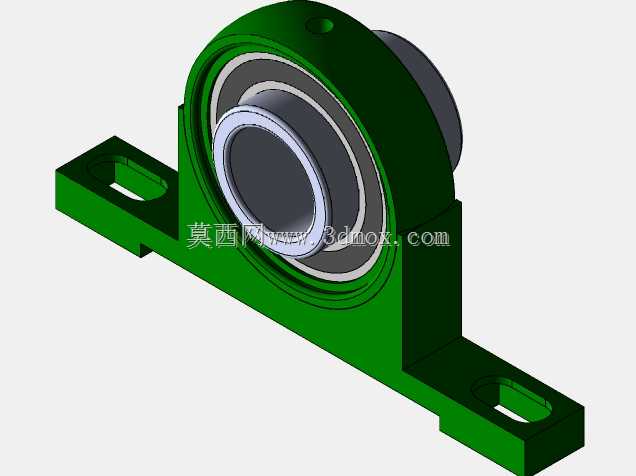

　　从结构设计来看，支座采用铸铁材质的立式菱形安装脚，两个长条形安装孔预留了足够的位置调整余量，现场安装时如果机架上的固定孔位存在小范围的加工误差，不需要重新扩孔或者补焊，直接调整支座位置就能完成锁紧固定，容错空间比圆孔安装结构大很多。轴承本体采用外球面嵌入式设计，外圈的球面结构和支座内的球面型腔配合，能自动补偿轴系安装时产生的角度偏差，哪怕两端轴承座的安装面存在小范围的高度差，或者传动轴本身有轻微的挠曲变形，轴承也能保持顺畅转动，不会因为附加径向载荷提前失效。

　　实际选型时需要注意，这款轴承座的安装边界要预留足够的操作空间：支座底部到轴承中心的高度决定了轴系的安装中心高，两端安装孔的中心距要和机架上的预设横梁宽度匹配，轴承内孔的轴向定位要靠轴上的轴肩或者顶丝完成，安装时顶丝要对准轴上的定位凹坑锁紧，避免设备运行过程中轴和轴承内圈出现相对窜动。轴承两端自带的密封结构能阻挡日常工况下的粉尘、碎屑进入轴承滚道，在普通室内输送或者户外小型机具的工况下，不需要额外加装密封防护件，能减少后期维护的工作量。

　　建模过程中要注意还原支座的铸造圆角、安装孔的沉台结构，还有轴承外圈和支座的配合间隙，不能把两个零件做成完全干涉的实体，要符合实际装配的配合公差要求；轴承内部的钢球、保持架结构如果是做装配示意可以简化处理，但如果是做运动仿真，就要保留滚动体的完整结构，保证转动副的约束设置符合实际运动逻辑。这类带座轴承在小型传动系统里的替换频率很高，建模时把安装尺寸做参数化处理，后续适配不同轴径的同系列轴承座时，只需要修改对应参数就能快速生成新的模型，不用重复从零开始绘制。
