定制双列角接触滚动轴承结构设计

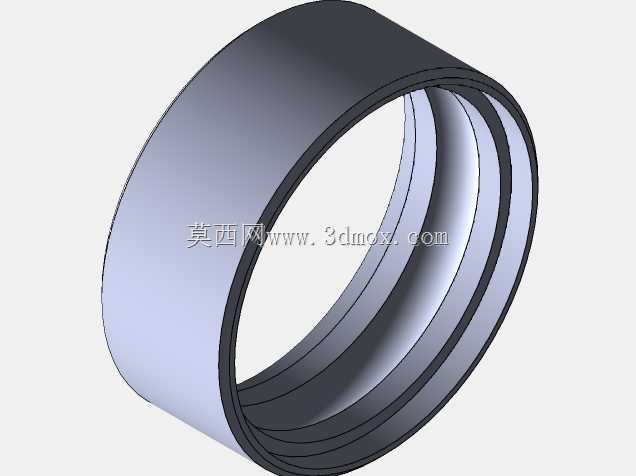

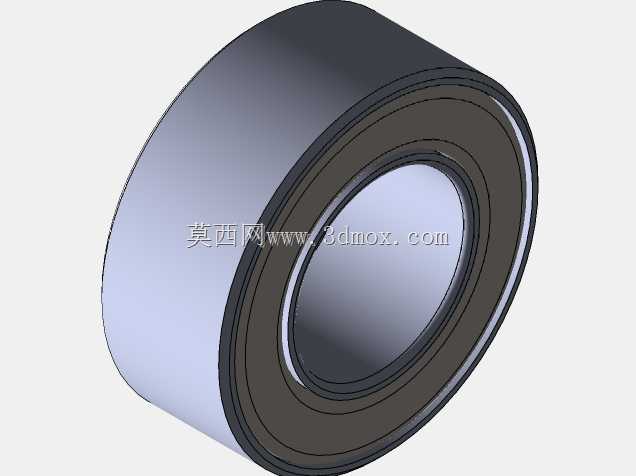

　　这款定制轴承的设计初衷，是填补标准件无法覆盖的小空间重载旋转支撑场景缺口，在很多紧凑型传感检测设备、小型精密传动模组里，标准轴承的尺寸链往往无法同时满足安装空间、载荷承受能力的双重要求，这款产品就是针对这类窄空间、中等径向与轴向复合载荷的工况做的定向开发。从实际应用场景来看，这类轴承常被用在精密检测仪器的旋转检测端、小型伺服传动的输出支撑位、紧凑型自动化设备的铰接旋转部位，这些场景的共同特点是安装径向空间被严格限制，同时轴系需要承受一定的双向轴向载荷，不能出现运转过程中的轴向窜动，否则会直接影响检测精度或者传动稳定性。设计过程中首先锁定了安装边界的硬指标：外径控制在30mm，适配安装座的内孔加工公差取H7级，

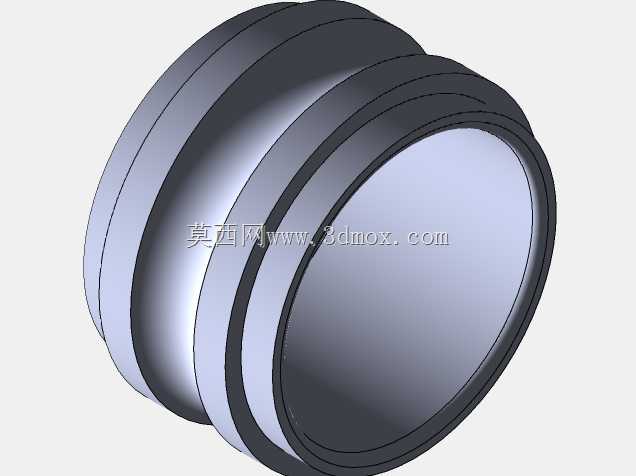

　　和常规轴承座的加工工艺完全兼容，不需要额外定制特殊工装来加工安装位；内孔直径16mm，适配的轴径公差取k6级，能够实现轻压入装配，保证内圈和轴的同步旋转，不会出现跑内圈的失效问题；轴承整体宽度12mm，这个宽度尺寸是经过载荷校核后确定的，在有限的轴向安装空间里，尽可能增大滚动体的排布空间，同时保证内外圈的挡边强度足够承受轴向载荷。滚动体直径选定为5mm，采用双列排布的角接触接触角设计，相比同尺寸的深沟球轴承，能够承受更大的轴向分力，接触角的角度经过反复校核，既保证轴向承载能力，又不会因为接触角过大导致径向承载能力下降，同时双列结构的自带同轴度优势，能够降低轴系对两端支撑座的同轴度加工要求，减少装配环节的调试工作量。从结构细节来看，

　　轴承采用双面密封结构，内部预填长效润滑脂，在常规工况下可以实现终身免维护，不需要定期加注润滑脂，减少设备后期的运维成本；内外圈的滚道经过超精研处理，能够降低运转过程中的摩擦阻力，减少运转噪音，在精密检测设备这类对噪音、振动有严格要求的场景里，能够避免轴承振动干扰检测信号的准确性。装配尺寸的设计上，轴承的内圈端面和外圈端面的平行度控制在0.005mm以内，安装后能够保证轴系的端面跳动满足精密传动的要求，轴肩和座孔的挡边尺寸也做了适配设计，安装时不需要额外加工退刀槽，直接靠轴肩和座孔挡边就能实现轴承的轴向定位，简化装配工序。在选型适配的时候，需要注意这款轴承的额定动载荷、额定静载荷参数匹配实际工况的载荷谱，避免过载使用导致的早期失效，同时安装过程中要注意采用压装内圈的方式装配，不要通过敲击外圈来压入轴承，避免损伤滚道和滚动体，影响轴承的使用寿命。
