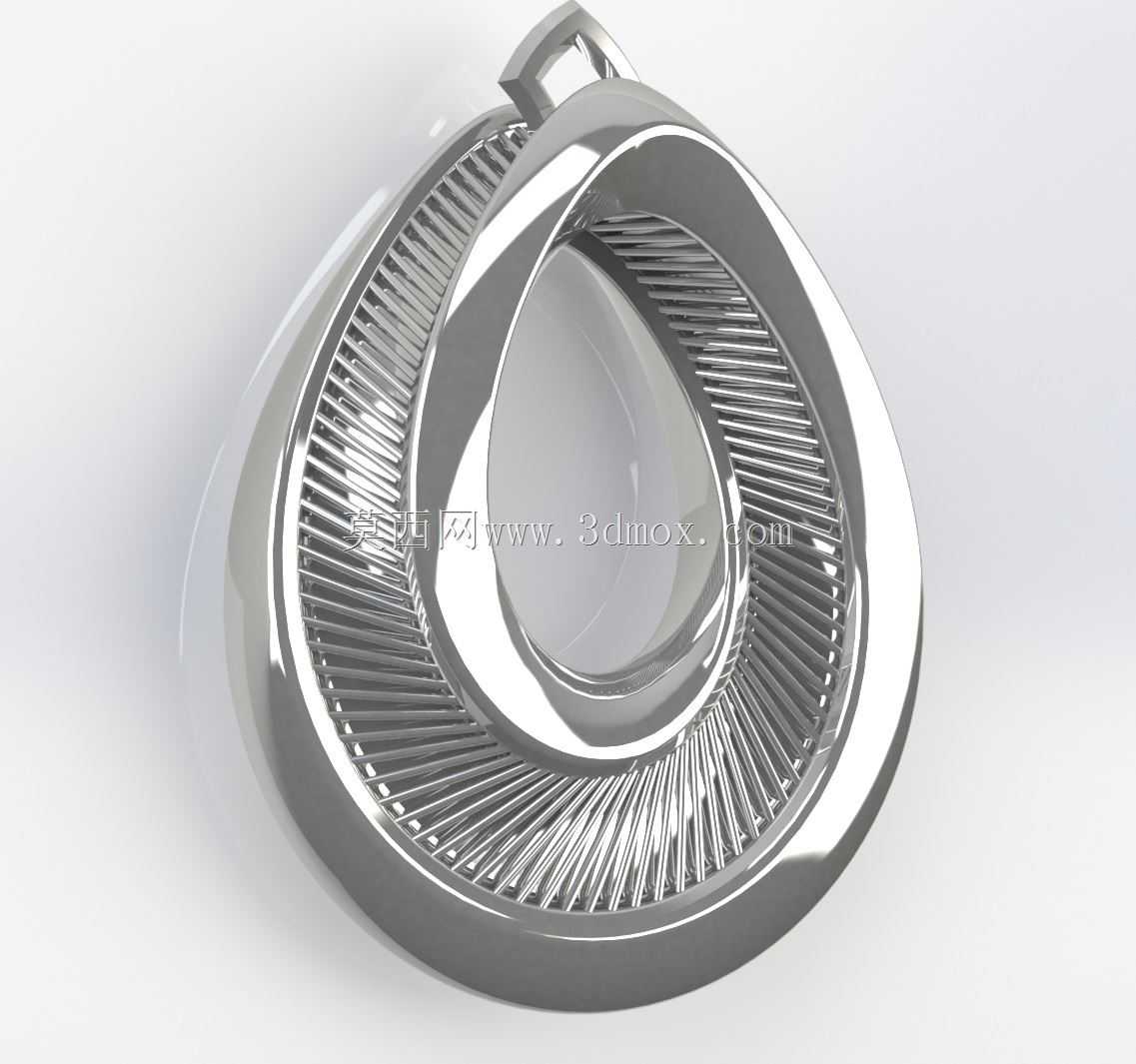

水滴形镂空纹理金属吊坠结构设计

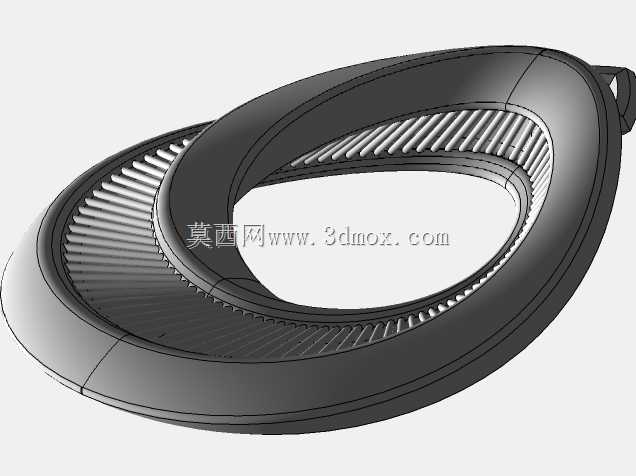

　　这款水滴造型的金属饰件，核心应用场景集中在时尚珠宝配饰领域，可作为项链挂坠、服饰装饰挂饰使用，也可拓展为文创纪念章的外框结构，适配日常佩戴、礼品定制、品牌周边衍生等多类使用需求。设计阶段首先确定整体外轮廓为流畅的水滴形曲面，顶部预留一体化的挂耳结构，挂耳内孔尺寸控制在适配常规3mm直径项链绳、O字链的穿入需求，挂耳与主体的过渡位置做R2.5的圆角处理，避免应力集中导致佩戴过程中出现断裂风险，整体外轮廓最大长度控制在38mm，最大宽度29mm，主体厚度6mm，属于常规随身饰件的尺寸区间，不会出现佩戴时硌碰衣物、过重压颈的问题。主体结构采用双层嵌套的莫比乌斯环曲面作为外支撑框架，曲面壁厚均匀控制在1.8mm，既保证金属铸造后的结构强度，

　　也避免壁厚过大导致整体重量超标。内侧区域设计放射状等距排布的细肋条结构，肋条宽度0.8mm，肋条间隙1.2mm，从中心水滴形镂空区域向外延伸至外框架内壁，形成均匀的放射纹理，既提升了饰件的视觉层次感，也通过肋条结构强化了整体框架的抗形变能力，日常佩戴过程中受到挤压、磕碰时，肋条可分散外力，避免外框架出现凹陷变形。中心区域保留水滴形镂空，镂空边缘做全周R1的圆角抛光处理，避免锐边划伤皮肤或者勾扯衣物纤维。设计过程中所有曲面均做G2连续处理，保证金属抛光、电镀工序中不会出现棱线断层、反光不均的问题，所有过渡位置的圆角参数统一匹配失蜡铸造的工艺要求，避免出现铸造死角导致的砂眼、缺料问题。安装边界方面，

　　顶部挂耳的内孔中心距离主体最顶端的距离为4mm，穿入挂绳后整体悬挂重心与水滴形的几何中心重合，佩戴时不会出现倾斜、翻转的情况，保证佩戴后的视觉展示效果始终处于正向状态。结构设计阶段同步考虑了后续表面处理的工艺需求，所有外露面的脱模斜度控制在1.5°，既方便铸造后的脱模操作，也不会影响整体曲面的流畅度，肋条与外框架的连接位置做微小的圆角过渡，避免电镀过程中出现积液导致的色差问题。
