车辆用螺旋弹簧式减震构件结构设计

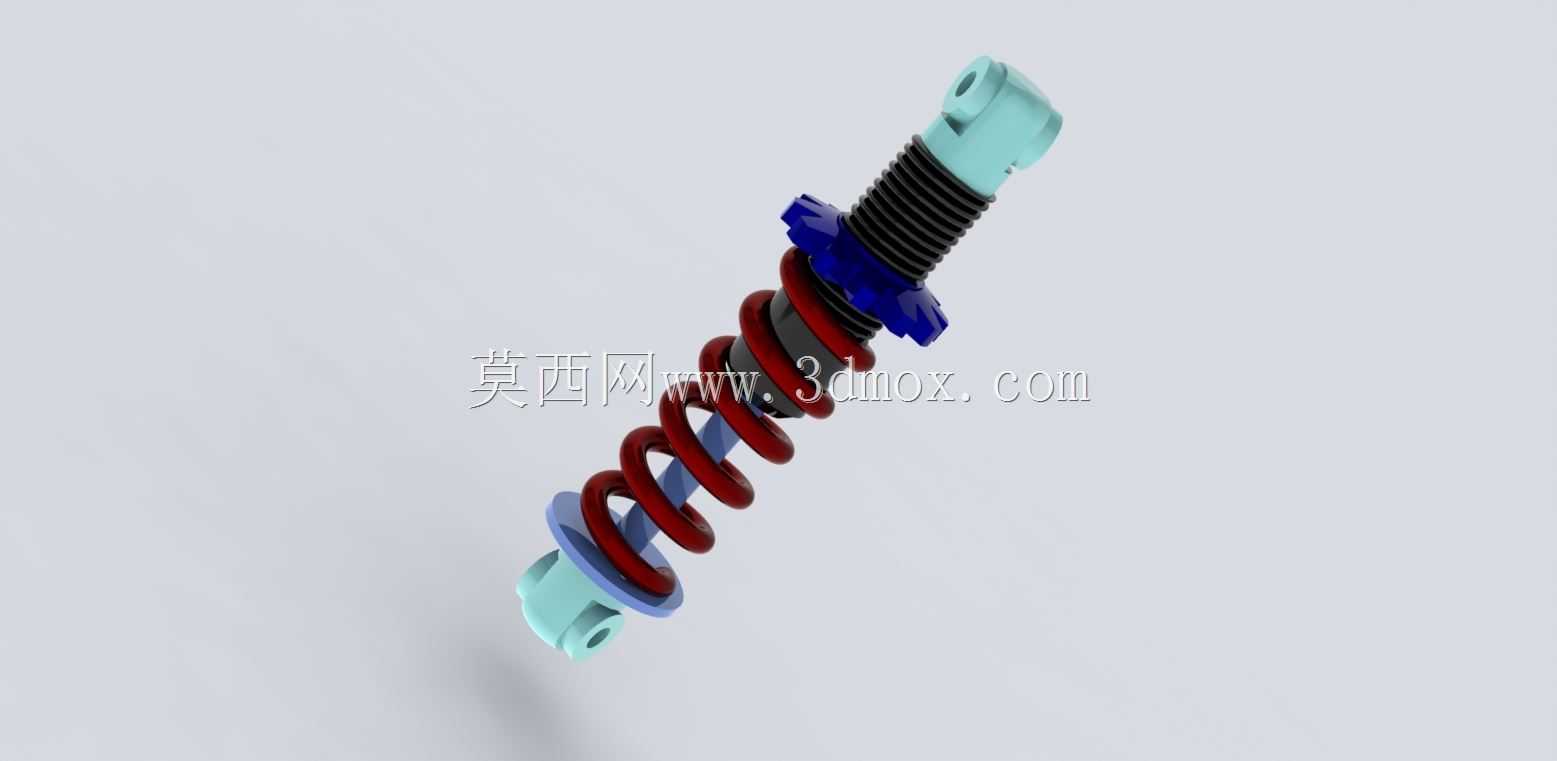

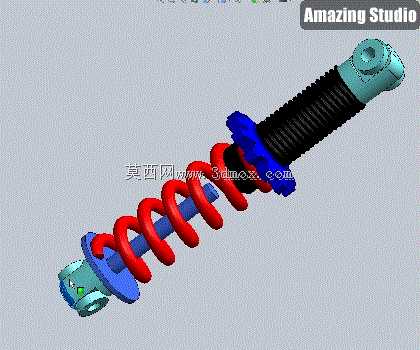

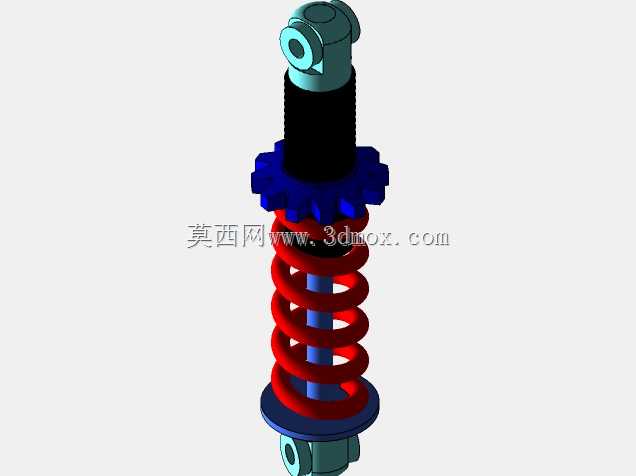

　　这款减震构件的三维结构，核心面向乘用车辆、非道路小型作业车辆的悬架系统场景，也可适配小型自动化设备的振动隔离工位，承担路面冲击缓冲、振动能量耗散的核心作用，避免刚性连接带来的构件疲劳损伤，提升行驶或设备运行过程中的平顺性。从结构设计逻辑来看，整体采用同轴集成式布局，将螺旋压缩弹簧与阻尼筒体嵌套布置，最大化压缩轴向安装空间，避免分体式减震组件的安装对位偏差问题。上下两端的连接吊耳采用带铰接孔的一体式结构，上端吊耳适配车身或设备机架的安装支点，下端吊耳连接行走机构或振动源侧支架，铰接孔内预留了衬套安装边界，可配合橡胶衬套抵消少量横向窜动，避免硬连接带来的铰接点磨损。螺旋弹簧选用等节距圆柱螺旋结构设计，弹簧丝直径、

　　中径参数匹配常规小型乘用车辆的承载需求，弹簧上下两端设置了蓝色的弹簧定位座，定位座带有与弹簧端部贴合的环形定位台阶，可防止弹簧在压缩、回弹过程中出现径向滑移，同时定位座与阻尼筒体之间预留了滑动间隙，避免弹簧伸缩过程中与筒体产生剐蹭磨损。阻尼筒体外侧设置了波纹式防尘套结构，可阻挡行驶过程中飞溅的泥沙、灰尘进入阻尼杆与筒体的配合间隙，延长阻尼构件的密封使用寿命，防尘套采用褶皱式设计，可随阻尼杆的伸缩行程同步形变，不会对减震动作产生额外阻力。从安装边界来看，整体结构的最大外径由弹簧中径加两倍弹簧丝直径决定，安装时需预留足够的径向避让空间，避免弹簧压缩过程中与周边悬架摆臂、制动管路产生干涉；轴向尺寸方面，

　　需根据最大压缩行程预留足够的安全余量，避免极限冲击工况下弹簧出现并圈压实的情况，同时要保证阻尼杆的伸出长度在全行程范围内不会出现脱缸问题。设计过程中对弹簧的刚度做了匹配性调校，弹簧预紧力设置可抵消空载状态下的构件自重，避免车辆空载时弹簧出现多余晃动，阻尼力的匹配则兼顾了冲击缓冲与振动衰减的平衡，不会出现阻尼过硬导致的冲击直接传递，也不会因阻尼过软导致弹簧反复弹跳。结构上所有配合面都做了安装导向设计，比如定位座与筒体的配合段设置了导入倒角，方便实际装配过程中的快速对位，铰接孔的端面做了平面度处理，保证安装后连接螺栓的受力均匀，不会出现偏载导致的螺栓断裂问题。
