创意变形可乐瓶造型结构设计

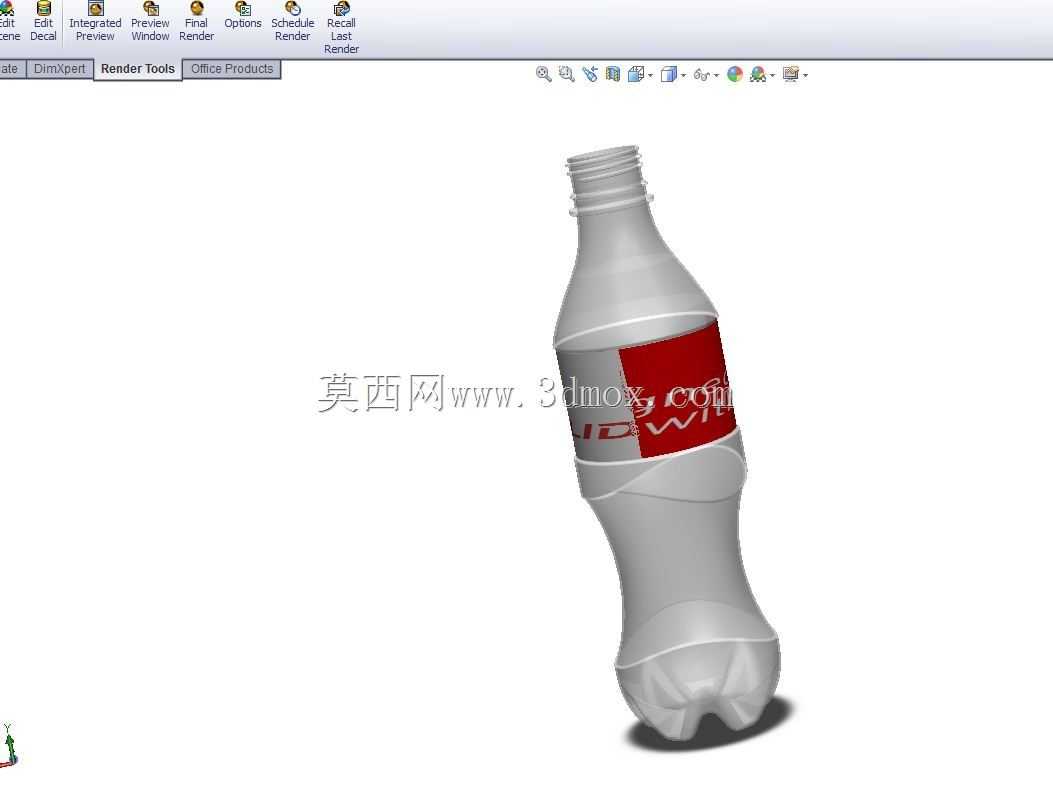

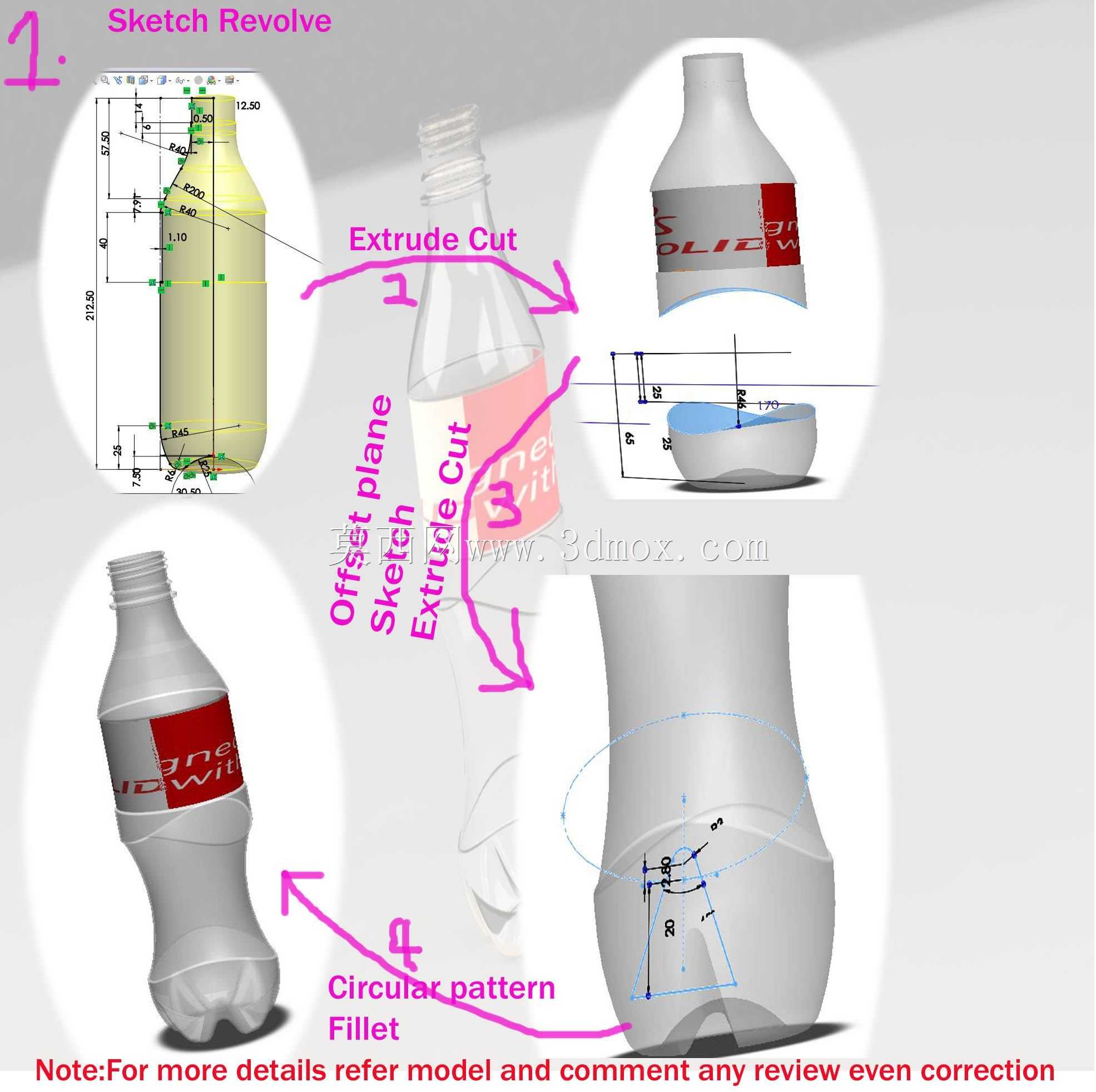

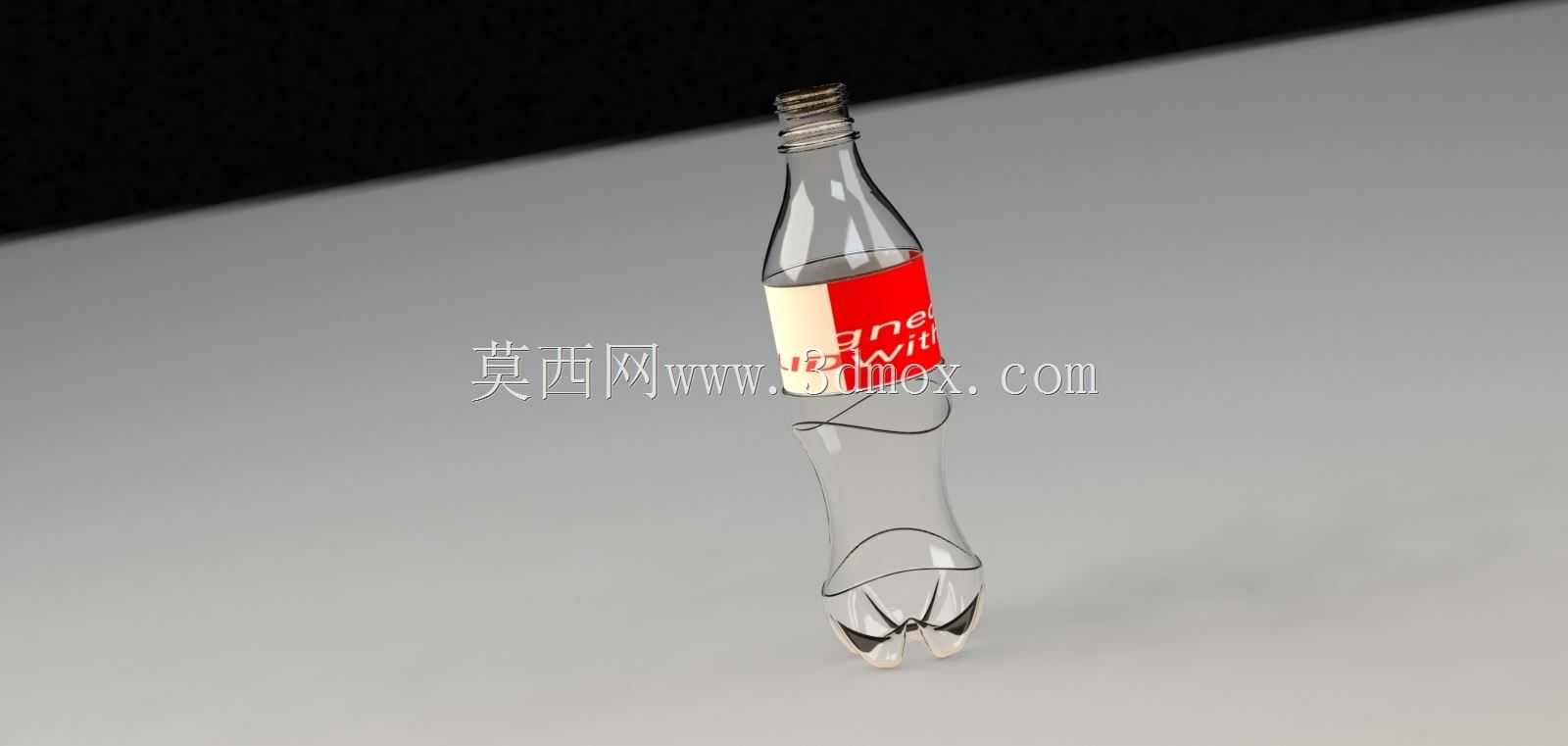

　　日常消费场景中，液体盛装容器的结构设计往往需要兼顾实用性与视觉表现力，这款变形可乐瓶的三维结构设计，跳出了常规PET瓶的对称圆柱造型逻辑，在保留瓶口标准螺纹接口的基础上，对瓶身中段与底部做了非对称的曲面重构。从实际应用场景来看，这类异形瓶结构既可以作为快消品牌的限量款包装原型，也能用于文创展示、广告道具的结构打样，适配灌装生产线的瓶口夹持标准，不需要对现有灌装设备的卡瓶、旋盖工位做大幅改造就能完成适配。设计过程中首先锁定了标准28mm口径的可乐瓶螺纹参数，保证瓶盖的通用互换性，瓶身主体的曲面过渡做了连续G2曲率处理，避免吹塑成型过程中出现壁厚不均的问题，底部的分叉异形结构特意做了圆角过渡与壁厚加厚处理，

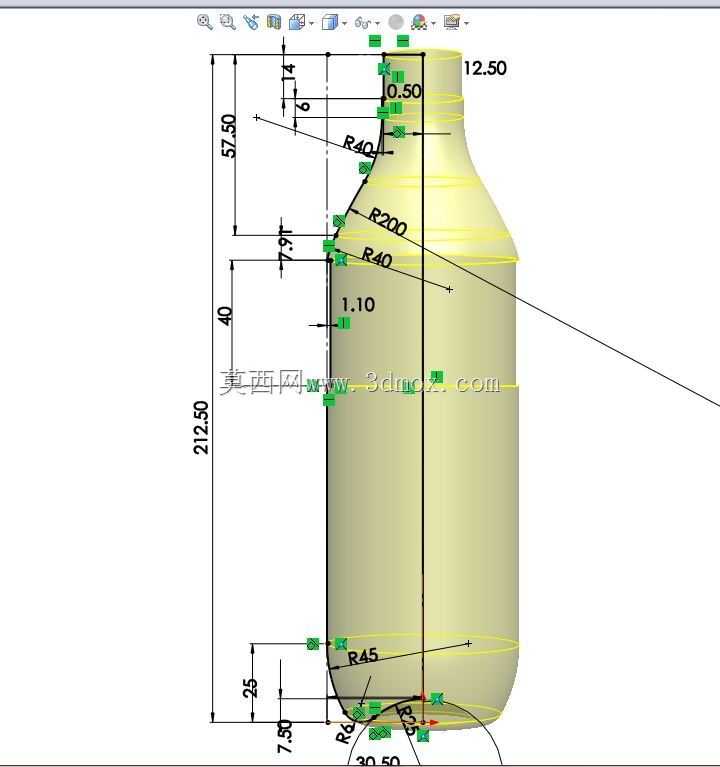

　　抵消非对称结构带来的放置重心偏移，经过重心校核，瓶身空载与满载状态下的支撑点都落在底部三个接触点构成的支撑面内，不会出现静置倾倒的问题。整体外形高度控制在常规500ml可乐瓶的230mm区间，最大瓶身直径66mm，和常规瓶型的外包装箱尺寸边界兼容，不需要重新开制运输外箱的模具。瓶身的标签贴合区域特意预留了120°的平整弧面，保证热缩标签或者不干胶标签粘贴后不会出现褶皱翘边，曲面重构时特意在瓶身中段做了内凹的握持曲面，贴合人手握持的指腹弧度，即使瓶身结露也能提供足够的握持摩擦力，不会出现打滑脱手的情况。从结构强度角度，瓶身的非对称变形区域做了环形加强筋的隐性处理，把加强筋融合在曲面造型的折线里，既不破坏整体的创意视觉效果，

　　又能提升瓶身的轴向承压能力，满足堆码运输时的承重要求，经过承压仿真校核，装满液体的状态下可以承受5层同规格瓶体的堆码压力，不会出现瘪瓶变形。吹塑成型的拔模角度在所有曲面区域都控制在1.5°以上，不存在倒扣结构，不需要复杂的抽芯模具结构就能完成量产开模，瓶壁厚度从瓶口到瓶底做了梯度变化，瓶口螺纹区域壁厚1.2mm保证旋盖密封性，瓶身主体壁厚0.3mm控制材料成本，底部支撑区域壁厚0.8mm提升抗冲击能力，从1.2米高度自由跌落至水泥地面时不会出现开裂漏液的问题。
