台式铝制手动打孔设备三维建模设计

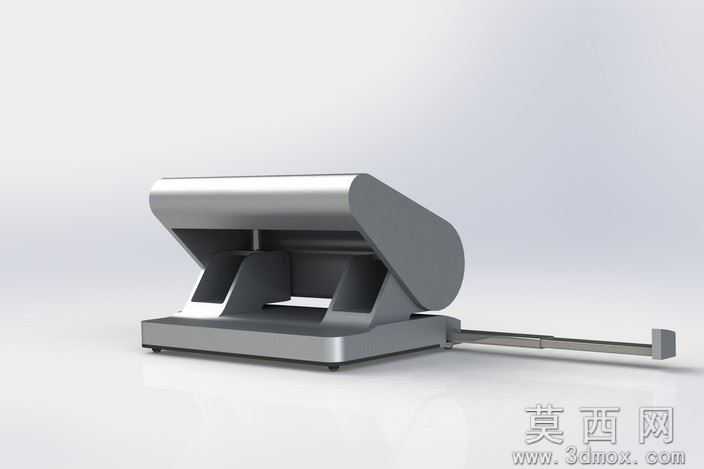

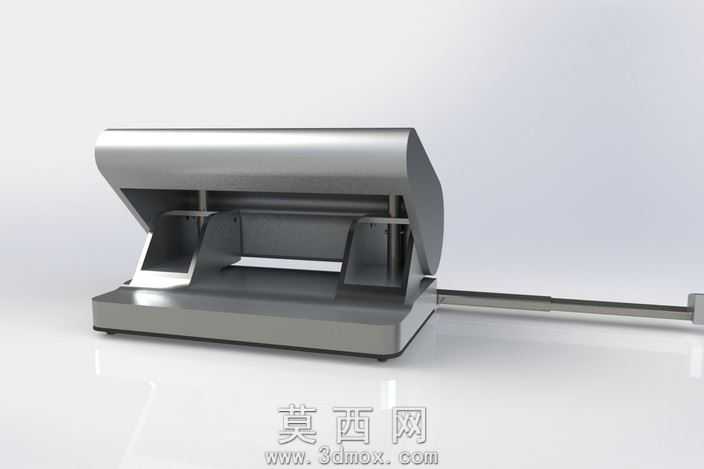

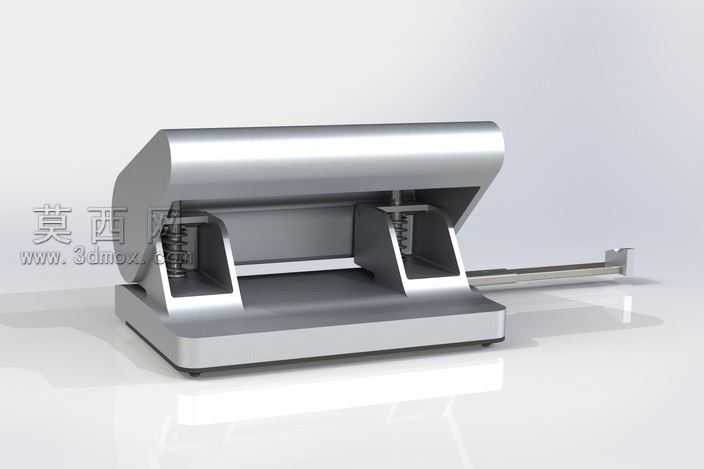

本作品为台式手动打孔设备的三维建模成果，建模阶段以实际手动打孔设备的功能逻辑为核心依据，先完成整体轮廓的草绘搭建，确定设备底座、支撑臂、压合执行端、延伸操作杆的比例关系，保证各部件的装配间隙符合实际机械运动的公差要求。建模过程中对设备的受力结构做了精细化还原，底座部分做了加厚配重设计的结构表达，两侧支撑臂采用内凹加强筋的结构造型，既可以降低设备整体自重，又能保证压合作业时的结构刚性，避免打孔过程中出现结构形变影响打孔精度。材质渲染阶段，整体设备主体采用磨砂铝合金材质，调整材质的反射参数与粗糙度参数，还原铝制金属特有的哑光银灰色质感，边缘位置做了轻微的倒角高光处理，模拟实际金属加工后的边角钝化效果；操作杆部分采用同系金属材质，表面做了细微的拉丝纹理处理，区分与主体外壳的质感差异；底部支撑脚垫采用深色橡胶材质，调整材质的漫反射参数，还原橡胶材质的哑光防滑特性，让整体渲染效果更贴近真实设备的视觉感受。结构设计上，该打孔设备采用杠杆式施力结构，通过延伸的长操作杆放大施加的手动作用力，使用者仅需较小的下压力即可完成打孔作业，内部的冲头导向结构做了隐藏式设计，既保证冲头下行的垂直度，又让设备整体外观更简洁流畅，没有外露的零散部件。设计思路围绕轻量化、易用性两个核心方向展开，整体造型采用流畅的弧面过渡，没有尖锐的棱角，既提升了设备的视觉美观度，也避免日常使用过程中磕碰造成的损伤，底座的平整设计可以保证设备放置在工作台面时的稳定性，无需额外固定即可完成常规的打孔作业，整体建模还原度高，各部件的装配关系清晰，可用于设备结构展示、加工工艺参考等场景。
