立式工业钻孔机机架结构三维设计

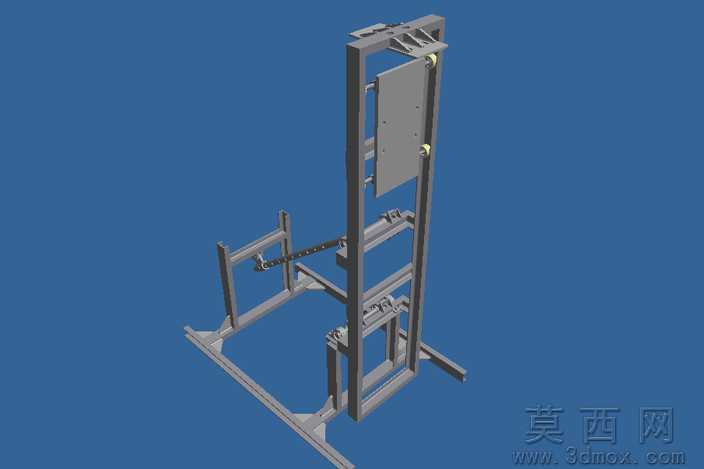

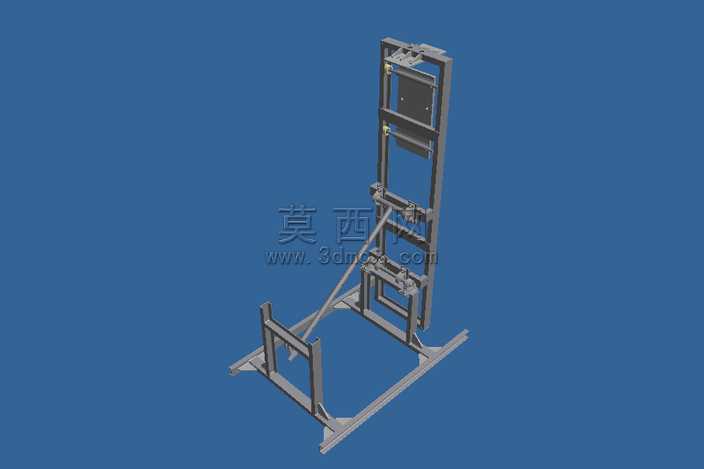

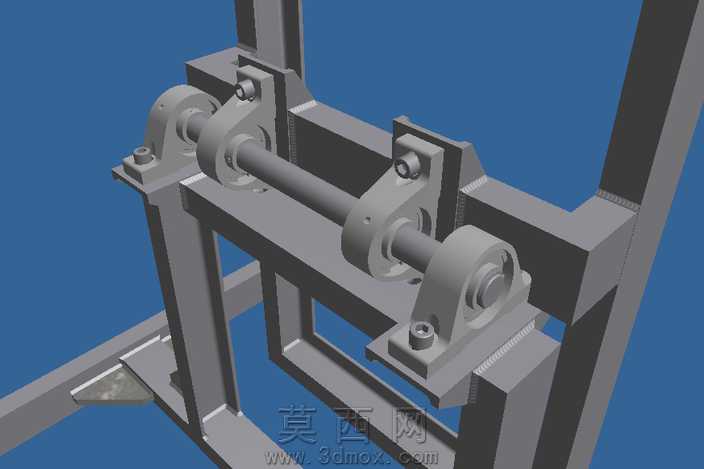

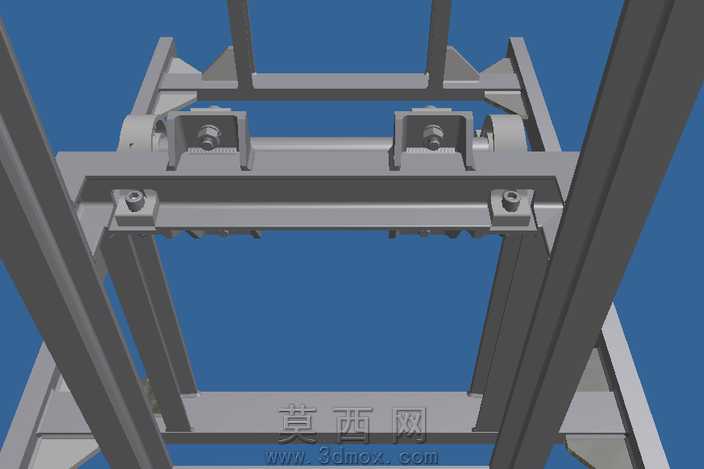

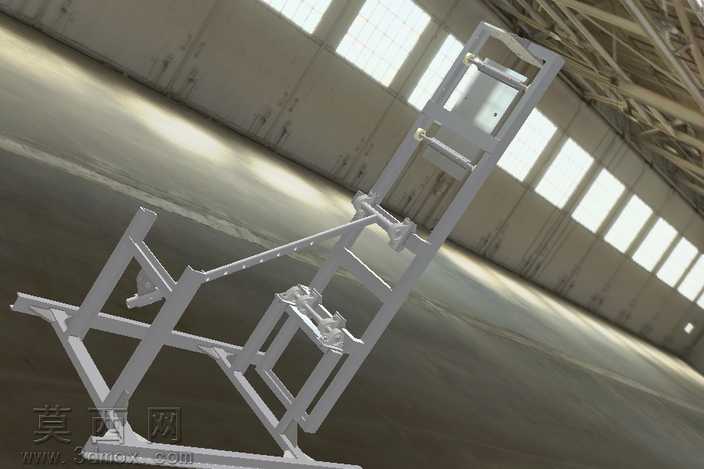

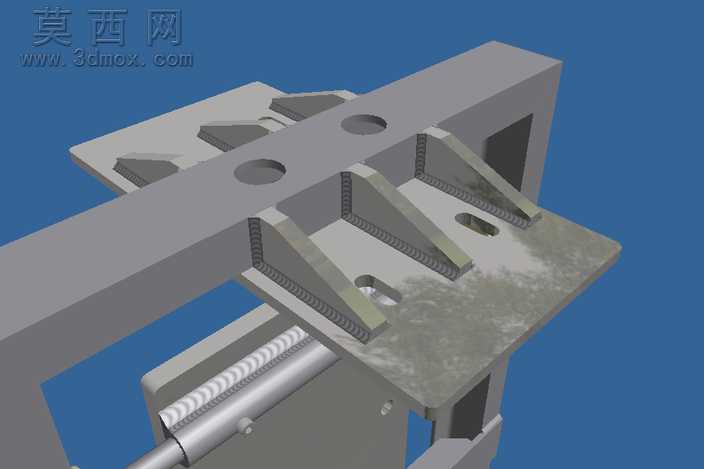

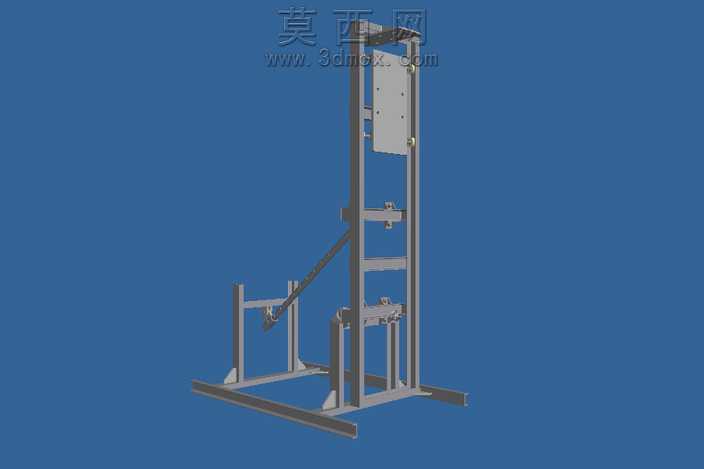

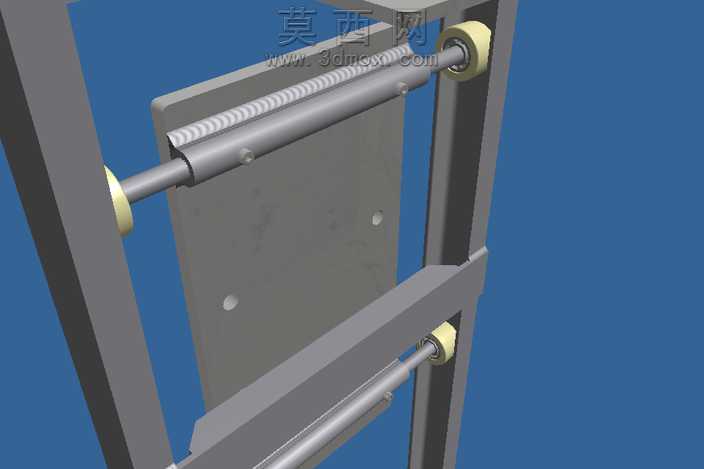

本作品为立式钻孔设备的整体承载机架结构三维设计，采用Autodesk Inventor完成全参数化建模与装配验证，整体以方钢型材作为核心搭建基材，通过焊接装配逻辑完成各部件的空间定位设计。建模阶段严格遵循机械设计公差规范，对每一处型材的裁切长度、连接孔位的同轴度、斜撑构件的安装角度都做了精准参数约束，底部采用H型落地支撑框架，通过加宽底部型材的跨距来降低整机重心，提升设备运行时的抗倾覆稳定性，底部支撑脚预留了地脚螺栓安装孔位，可实现设备与地面的刚性固定。竖直方向设置双立柱导向承载结构，立柱上分层布置了多组安装工位，分别对应钻孔动力头安装位、工件定位夹具安装位、行程限位组件安装位，各工位的孔位排布均按照通用工业钻孔设备的安装尺寸标准设计，可兼容市面主流的钻孔动力组件与工装夹具。斜向支撑构件连接底部框架与中上部立柱，通过三角形稳定结构抵消钻孔作业时产生的侧向切削力，避免立柱长期受力出现形变偏移，斜撑与立柱、底架的连接位置均设计了加强筋板结构，分散连接点的应力集中问题。渲染阶段采用金属哑光材质赋予型材构件，还原钢结构件的真实表面质感，对连接螺栓、铰接销轴等标准件单独赋予镀锌材质，区分不同构件的材质属性，通过蓝色纯色背景突出机架本身的结构轮廓，清晰展示各部件的空间位置关系。设计过程中重点考量了机架的受力传导路径，将钻孔作业时的轴向进给力、周向切削扭矩通过立柱、斜撑逐步传导至底部框架，最终分散到地面承载结构，同时对整体结构做了轻量化优化，在保证结构刚性满足作业需求的前提下，尽可能减少冗余型材的使用，控制整机的自重与制造成本，各部件的连接方式兼顾了焊接的牢固性与后期维护的拆装便利性，关键易损位置的安装位均设计了可更换的衬板结构，延长机架整体的使用寿命。
