多层组合式冲孔加工工装结构设计

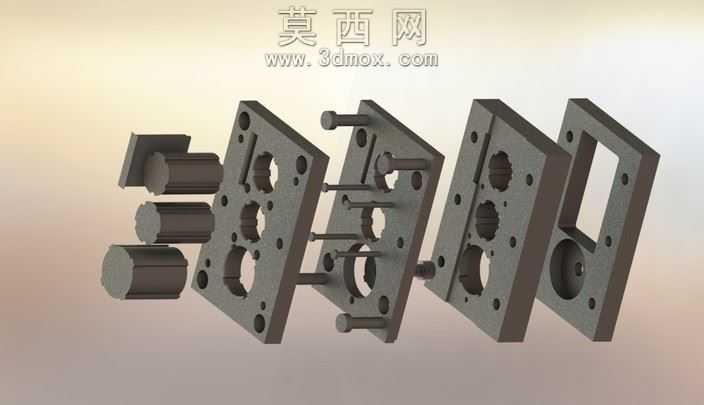

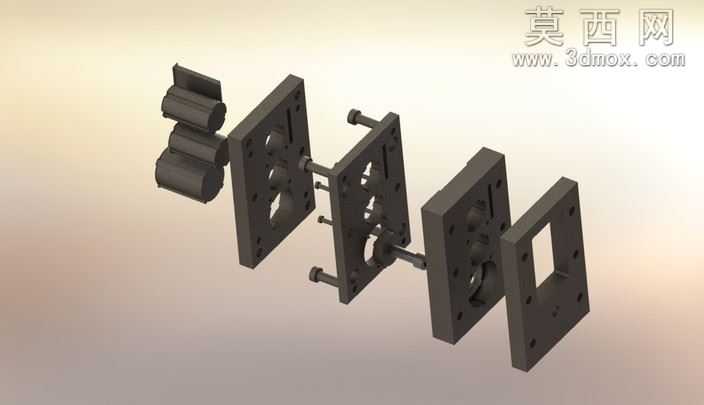

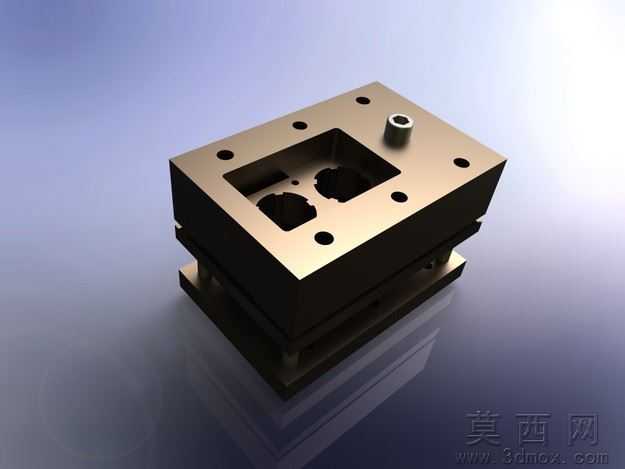

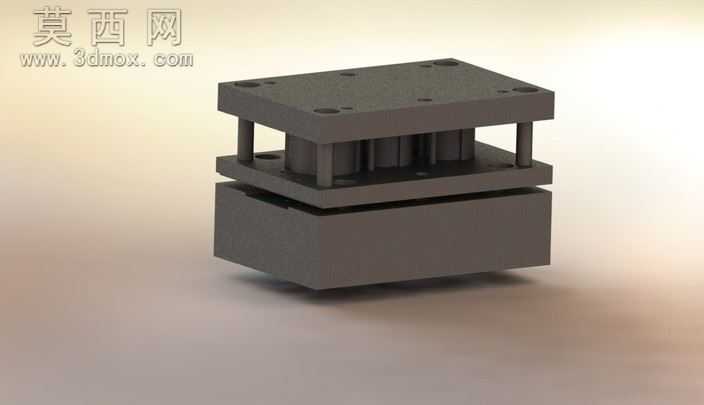

本作品为多层组合式冲孔加工工装，采用三维建模软件完成全参数化设计，整体结构由多块叠层安装板、冲孔凸模、定位销、连接紧固件等部件组合构成。建模过程中首先完成各层安装板的基准草图绘制，严格按照冲孔加工的工位排布需求，在板件上精准绘制不同孔径的安装孔位、定位销孔以及螺栓连接过孔，通过拉伸、切除等基础特征完成单块板件的实体建模，保证各孔位的同轴度公差符合机械加工装配要求。针对冲孔凸模部件，根据待加工孔的形状尺寸分别建模，不同直径的圆柱凸模分别对应不同工位的冲孔需求，凸模尾部设计有定位台阶，确保与安装板装配时的轴向定位精度。装配阶段采用自下而上的装配思路，先以底层安装板为基准，依次叠装各层功能板件，通过定位销完成各板之间的位置校准，再通过内六角螺栓完成整体锁紧固定，保证整套工装在冲压作业过程中不会出现层间错位。渲染阶段为金属部件赋予了哑光铸铁材质，还原工装实际加工后的金属质感，通过调整环境光与漫反射参数，清晰呈现各板件上的孔位排布、凸模的伸出长度以及板件之间的装配间隙，直观展现工装的分层结构特点。设计过程中充分考虑了工装的可拆卸维护需求，易磨损的冲孔凸模采用独立安装设计，单个凸模损坏后可单独拆卸更换，无需整体报废整套工装，有效降低了生产使用成本。同时多工位的排布设计可实现单次冲压完成多个不同规格孔位的加工，大幅提升冲孔加工的生产效率，各层板件的导向结构也保证了冲孔过程中凸模的运动精度，避免出现冲头偏斜导致的孔位超差问题，整体结构紧凑合理，适配常规冲压设备的安装接口，可直接应用于五金件的批量冲孔加工作业。
