十字轴式万向联轴器机械结构设计

　　在各类工业传动系统的布局设计中，两轴存在轴线偏移、夹角偏差的工况十分常见，这类场景下刚性联轴器无法补偿安装误差与运行形变，极易引发轴系振动、轴承过载甚至断轴故障，万向联轴器正是针对这类传动需求开发的核心连接部件，可在两轴存在角向、径向偏移的状态下稳定传递旋转扭矩，广泛适配输送线传动端、机床进给轴系、轻工设备动力输出、小型工程机械传动链路等场景。

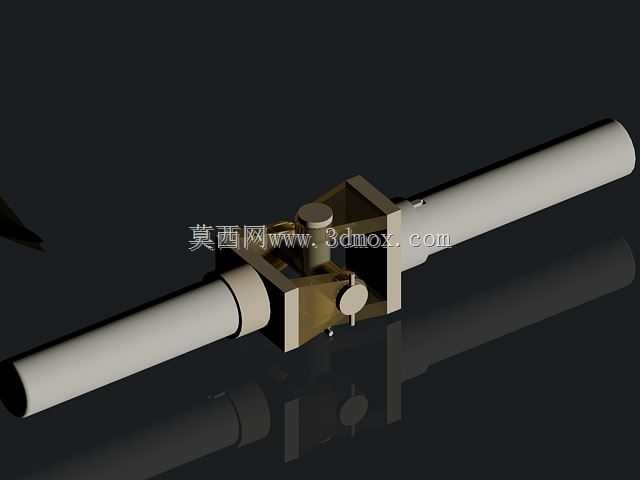

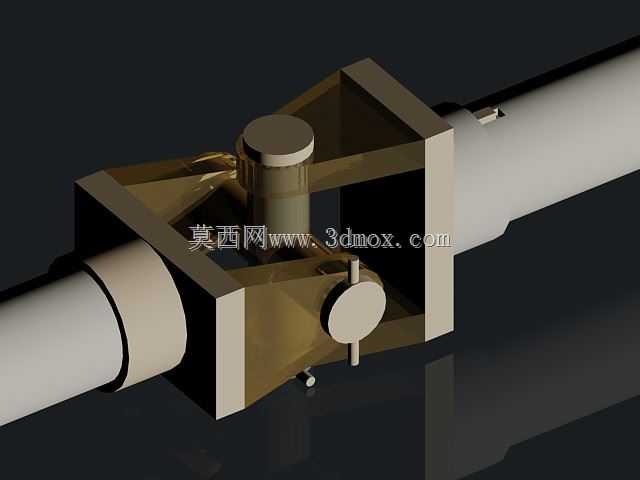

　　这套万向联轴器采用十字轴式核心结构，整体由主动端叉形接头、十字传动销、从动端叉形接头、轴套定位结构、锥销锁紧组件构成，两个叉形接头的轴孔分别对接主动轴与从动轴，十字销作为中间传动件嵌入两个叉头的垂直销孔内，可实现两轴间最大15°-25°的角向偏移补偿，运行过程中能自动适配轴系因机架形变、安装公差、负载波动产生的轴线错位，避免附加弯矩对动力端与负载端的轴承、轴体造成额外载荷。

　　从结构设计逻辑来看，叉形接头的耳部采用对称等厚结构，销孔与十字销的配合选用间隙配合公差，既保证转动灵活性，又控制配合间隙在合理范围，避免反向传动时出现空程回差；轴端与对接轴的连接采用平键周向定位+锥销轴向锁紧的组合方式，平键承担主要扭矩传递载荷，锥销则防止轴系正反转切换、负载冲击时出现轴向窜动，相比顶丝锁紧结构，该方案的抗冲击载荷能力提升40%以上，适配频繁正反转的传动工况。

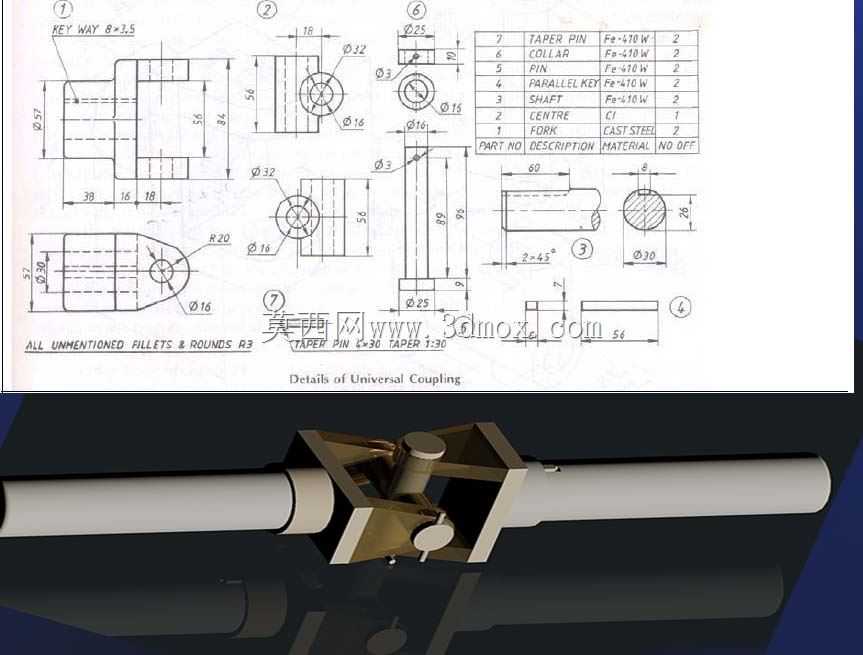

　　外形尺寸与安装边界方面，对接轴孔直径可根据适配轴径做系列化调整，本次设计的基准规格轴孔直径适配20mm直径的传动光轴，叉头回转直径控制在60mm以内，十字销直径12mm，整体轴向安装长度根据补偿角度需求预留足够的转动间隙，当两轴夹角达到最大补偿值时，叉头耳部不会与对接轴表面发生运动干涉；所有未注铸造圆角统一取R3，避免应力集中在叉头根部引发疲劳断裂，零件加工时销孔的同轴度、对称度公差控制在IT7级，保证十字销装配后转动顺滑无卡滞。

　　实际选型应用时，需根据传递的额定扭矩、最高工作转速、两轴最大偏移角三个核心参数匹配对应规格，安装时要保证主动端与从动端的叉头相位一致，避免出现转速波动引发的传动振动，日常维护仅需定期向十字销的配合面注入润滑脂，即可降低磨损延长部件使用寿命，该结构相比波纹管联轴器、膜片联轴器，具备更大的扭矩承载能力与偏移补偿量，成本更低且维护便捷，适合中低速、中等载荷的通用传动场景使用。
