弹簧触发式家用捕鼠装置结构设计

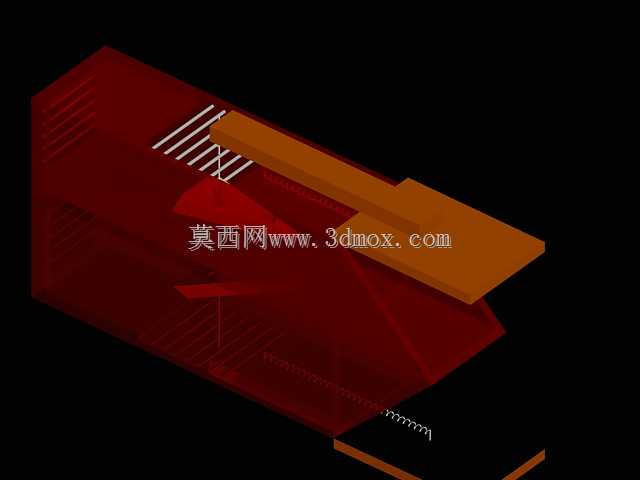

　　这款弹簧触发式捕鼠装置，主要面向家庭室内、餐饮后厨、仓储库房等存在鼠患的场景设计，核心用途是通过纯机械结构实现无化学药剂的物理捕鼠，避免灭鼠药带来的宠物误食、二次污染等问题，同时相比粘鼠板具备更高的触发可靠性，不会出现老鼠挣脱逃匿的情况。从结构设计逻辑来看，整体采用长条形槽式壳体作为承载基础，壳体内部预留饵料放置区、触发联动区、闸门闭合区三个功能段，饵料区设置在壳体最内侧，触发杆延伸至饵料位，当老鼠进入壳体内部啃食饵料时，会触碰与触发杆联动的小转轴，原本被转轴卡滞的弹簧蓄能机构瞬间释放，带动闭合闸门快速下落，将壳体入口完全封闭，整个触发响应行程控制在15mm以内，触发力阈值设置在0.2N，既可以保证老鼠触碰饵料时顺利触发，

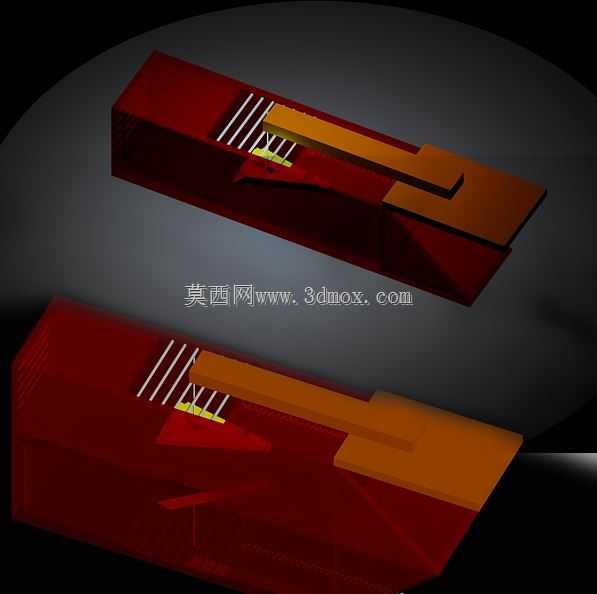

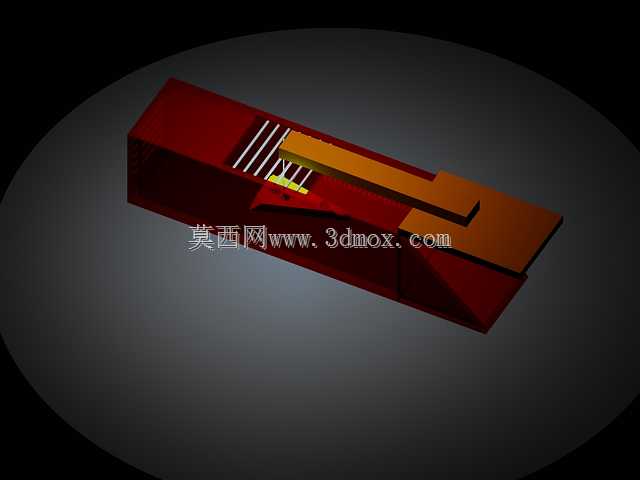

　　又能避免外界轻微震动导致的误触发。外形尺寸上，整体壳体长度控制在240mm，宽度85mm，高度90mm，属于窄长型结构，能够直接放置在墙角、家具缝隙、管道旁等老鼠日常通行的狭长路径上，不需要额外的安装固定，放置时仅需保证壳体底面与接触面完全贴合，避免装置倾斜导致触发机构卡滞即可，壳体入口处做了15度的斜角导向边，方便老鼠顺利进入装置内部。设计过程中特意将所有运动部件都内置在壳体内部，外部没有裸露的弹簧、连杆等结构，一方面可以避免触发时夹伤到家中的孩童、宠物，另一方面也能防止灰尘、杂物落入联动缝隙造成机构卡顿，闭合闸门采用与壳体同宽的整板式结构，下落之后与壳体入口的配合间隙控制在2mm以内，完全杜绝老鼠从缝隙中挤脱的可能。

　　触发连杆采用偏心转轴结构，转轴与卡滞位的接触面积做了减摩处理，长期放置也不会因为锈蚀、积尘出现触发阻力增大的问题，弹簧选用圆柱螺旋压缩弹簧，蓄能行程30mm，提供的闭合力足以保证闸门闭合后无法被老鼠从内部顶开，同时弹簧的应力取值控制在材料许用应力的60%，长期处于压缩蓄能状态也不会出现应力松弛导致的闭合力不足问题。壳体的边角全部做了圆角过渡处理，没有尖锐的外凸棱边，日常挪动、清理的时候不会划伤手部，装置整体可以反复使用，触发之后只需要抬起闸门重新卡滞到触发位，更换新的饵料即可再次投入使用，不需要额外更换零部件，维护操作十分简便。
