建筑地基锚固用锚板结构三维设计

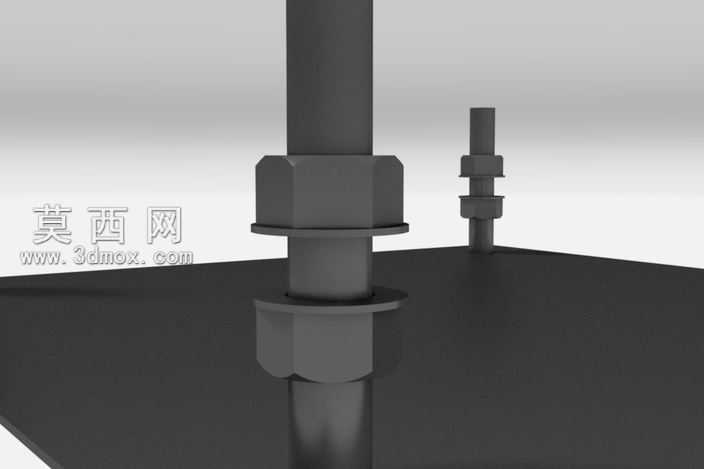

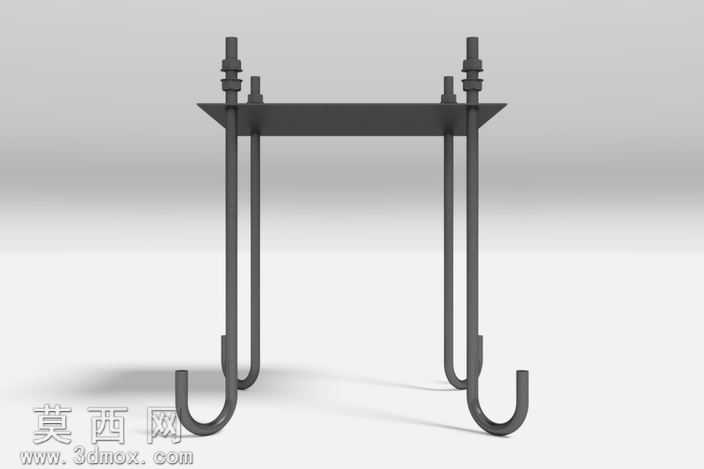

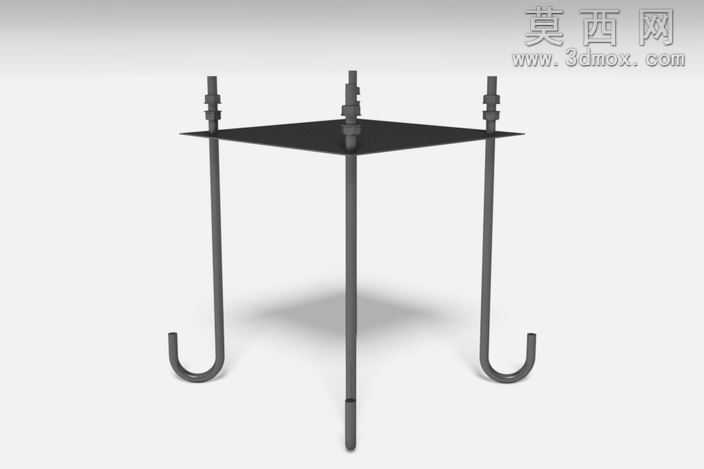

本次锚板三维建模采用参数化设计思路，首先依据建筑地基锚固的实际受力需求确定核心尺寸：方形承载钢板采用等厚均质结构设计，建模时先绘制正方形草图，通过拉伸命令生成钢板基体，钢板边缘做轻微倒角处理，避免应力集中同时符合实际加工工艺要求。四根锚固钩杆采用对称布局设计，分别布置于钢板四角对应位置，建模时先绘制单根钩杆的路径草图，上段为直杆结构穿过钢板预设通孔，中段设置螺纹段用于配套螺母实现锁紧固定，下段为弯钩结构，弯钩弧度经过力学优化，保证埋入混凝土后可提供足够的抗拔承载力。建模过程中对钩杆与钢板的装配关系做了精准约束，保证四根钩杆的垂直度、相对位置公差符合建筑施工预埋件的精度要求，螺纹段采用简化建模方式还原螺纹特征，既保证视觉辨识度又控制模型整体面数。渲染阶段采用哑光金属材质模拟钢板与钩杆的钢材质感，调整材质粗糙度参数还原热轧钢材的表面肌理，场景采用深色渐变背景突出构件主体，通过三点布光方案打出柔和阴影，清晰呈现锚板的整体结构与各部件的装配关系，弯钩的弧度、螺母的锁紧位置都通过光影效果得到清晰展现。设计过程中充分考虑该锚板的实际使用场景，作为钢结构立柱、设备机架与混凝土地基连接的核心预埋件，其结构强度、锚固深度、安装便捷性都是设计重点，建模时还原了钩杆穿过钢板后通过双螺母锁紧的结构，既可以在施工阶段调整锚板的水平高度，又能保证后期浇筑混凝土后连接的可靠性，弯钩的开口方向采用交错对称布置，进一步提升抗拔防转的力学性能，整体模型结构严谨，尺寸逻辑清晰，可直接用于施工交底、构件预制加工的参考依据。
