齿轮齿条啮合传动机构三维设计

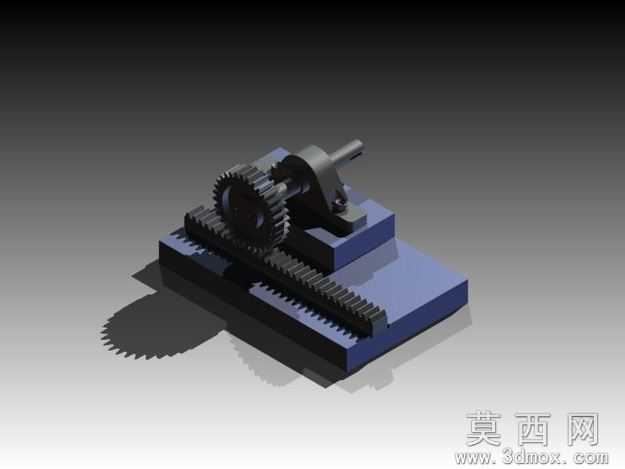

该作品为齿轮齿条啮合传动机构的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动设计规范，对各部件的尺寸公差、装配关系进行了精准还原。模型核心包含渐开线圆柱直齿轮、配套长齿条、齿轮支撑转轴、轴承座组件、安装底座五大结构模块，其中齿轮的齿形采用标准渐开线轮廓生成，齿距、齿厚、压力角等参数均符合通用机械传动设计标准，齿条的齿形与齿轮完全匹配，保证啮合过程中传动平稳无卡滞。建模阶段对各部件的装配约束进行了完整定义，齿轮可绕支撑转轴顺畅转动，转动过程中与齿条保持稳定的线接触啮合状态，可直观演示旋转运动转化为直线往复运动的传动过程。渲染阶段采用工业级金属材质赋予齿轮、齿条、转轴部件，呈现出钢材的哑光金属质感，支撑底座采用深蓝色工程塑料材质，与金属部件形成清晰的视觉区分，场景添加了柔和的环境光与定向投影，完整呈现出机构的立体结构与装配层次。设计思路围绕通用直线传动场景展开，整体结构简洁紧凑，支撑座采用阶梯式安装结构，既保证了转轴的支撑刚度，又预留了足够的啮合调整空间，底座设置有平整的安装基面，可直接适配各类自动化设备的安装需求。模型完整还原了齿轮齿条传动的核心结构特征，各部件无冗余几何特征，可直接用于传动原理演示、结构方案验证、工程图纸导出等场景，能够帮助设计人员快速理解齿轮齿条传动的装配关系与运动逻辑，也可作为非标传动机构设计的参考模板使用。
