输送机升降配套活塞组件三维设计

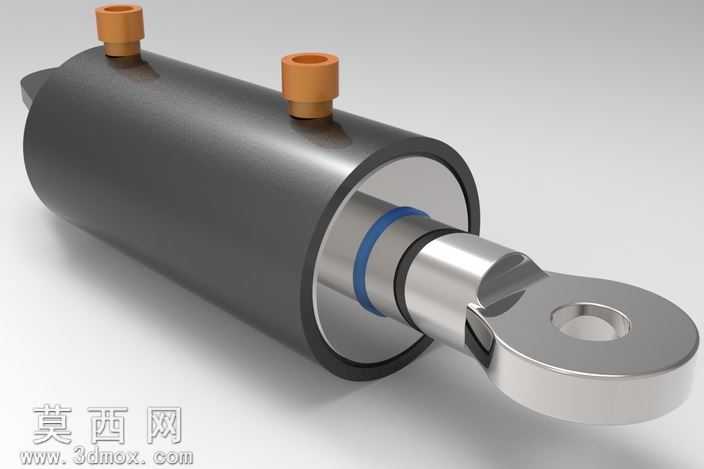

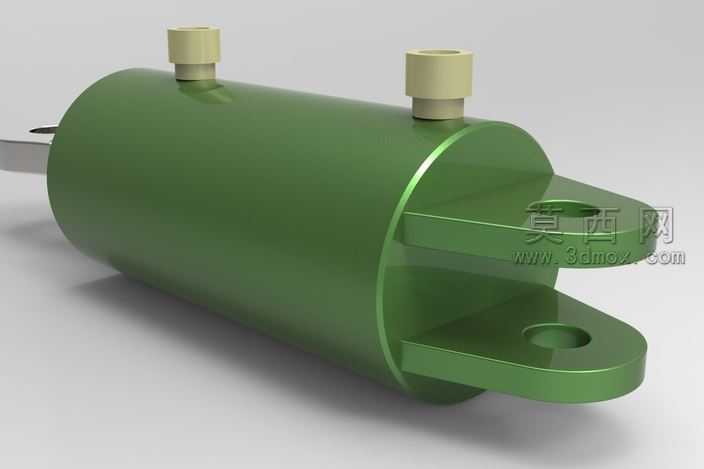

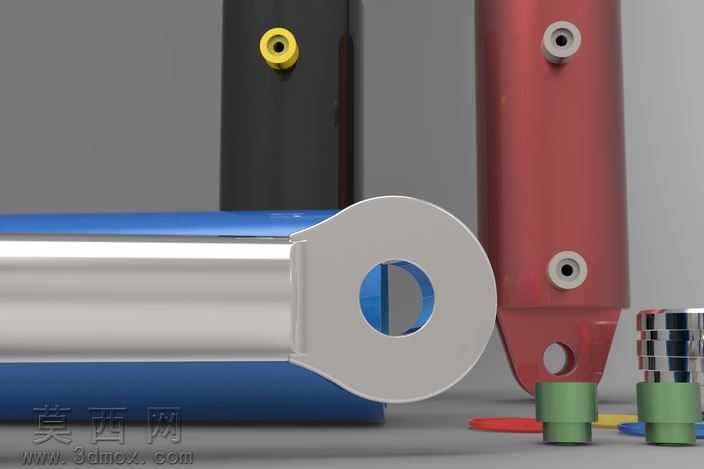

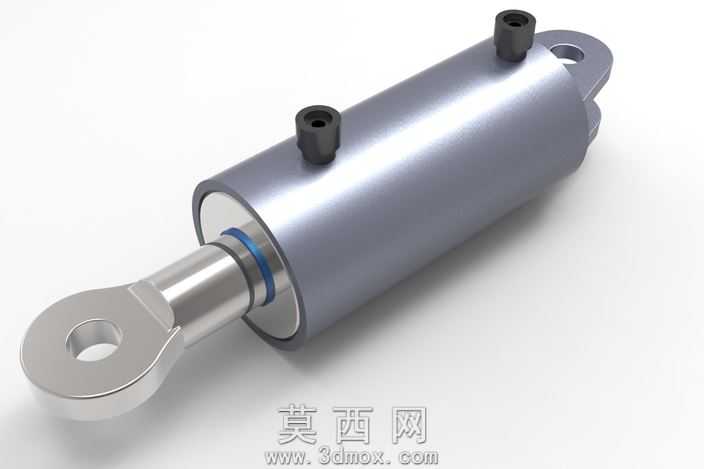

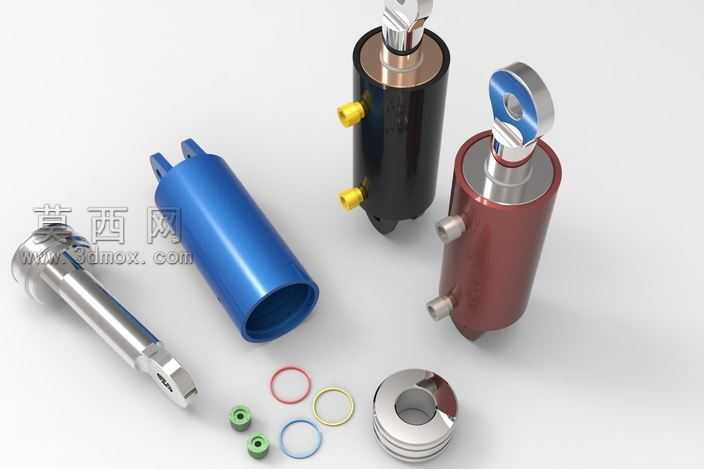

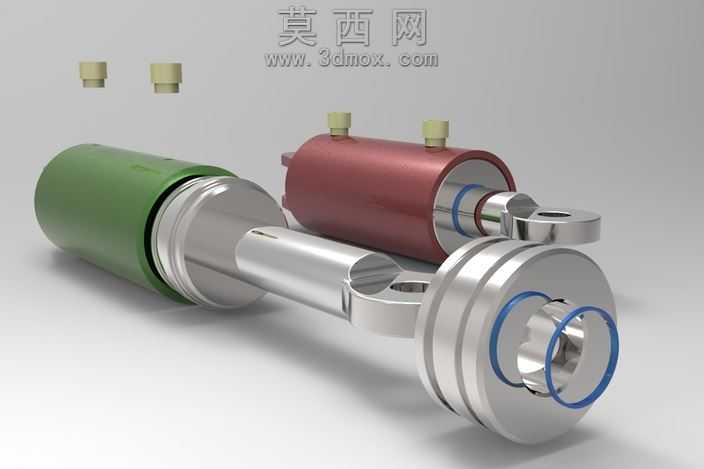

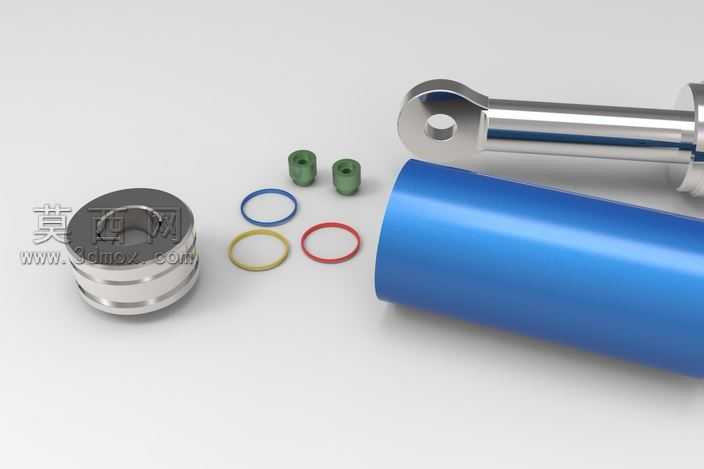

本模型为输送机升降系统配套的活塞组件，采用SolidWorks进行全参数化三维建模，完整还原了活塞组件的全部装配结构与零件细节。建模过程中首先对活塞缸体、活塞杆、端盖、密封件、连接吊耳等核心零件进行单独建模，每个零件均严格按照机械设计公差标准绘制尺寸参数，保证各部件装配间隙符合实际液压元件的配合要求。渲染阶段针对不同零件赋予了差异化的材质效果：缸体部分分别采用阳极氧化蓝、黑色烤漆、酒红色金属烤漆材质模拟不同工艺的缸体表面处理效果，活塞杆采用抛光不锈钢材质还原金属高光质感，密封胶圈分别赋予红、绿、蓝等不同颜色的橡胶材质，金属接头、接口部件采用镀锌金属材质，整体渲染光影柔和，清晰展现各零件的结构轮廓与材质差异。结构设计上，该活塞组件为双作用液压活塞结构，缸体侧面预留标准液压油接口，端部采用铰接吊耳结构用于和输送机升降架连接，可实现稳定的直线伸缩动作，为输送机皮带和链输送系统的上下移动、缓冲动作提供稳定的动力输出与负载支撑。设计过程中充分考虑了活塞的运行行程、负载承载能力、密封可靠性等核心性能要求，各密封槽的尺寸、导向套的配合长度均经过参数校核，既保证活塞运行过程中的密封性，也避免活塞杆运行出现卡滞问题。整套模型装配关系完整，可直接用于输送设备的结构验证、运动仿真以及生产加工参考，能够直观展现升降活塞的工作原理与装配逻辑，为输送设备的升降机构设计提供可靠的三维模型支撑。
