汽车发动机活塞连杆组结构设计

项目分类:发动机 发布时间:2022-03-28 ID:601920
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计

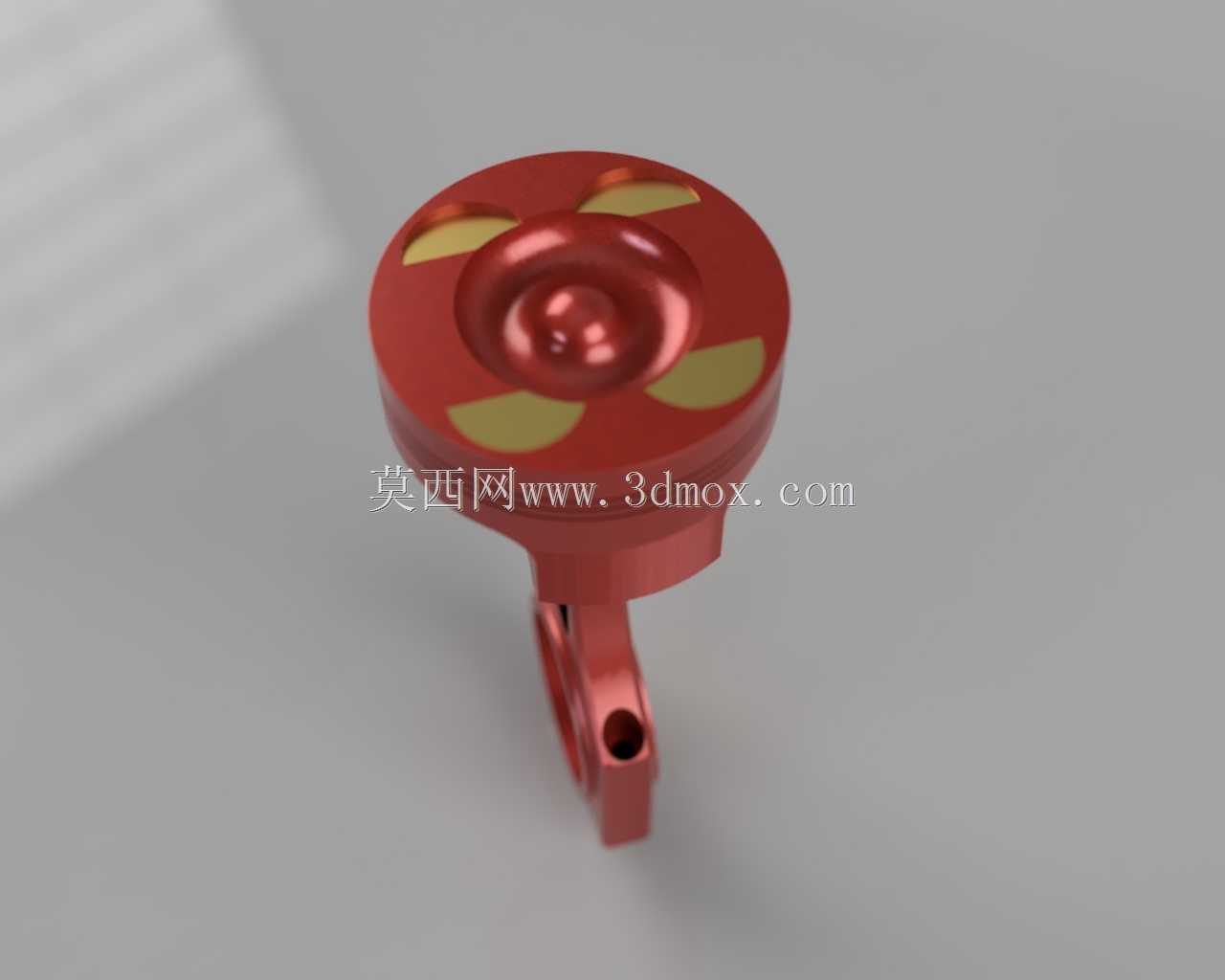

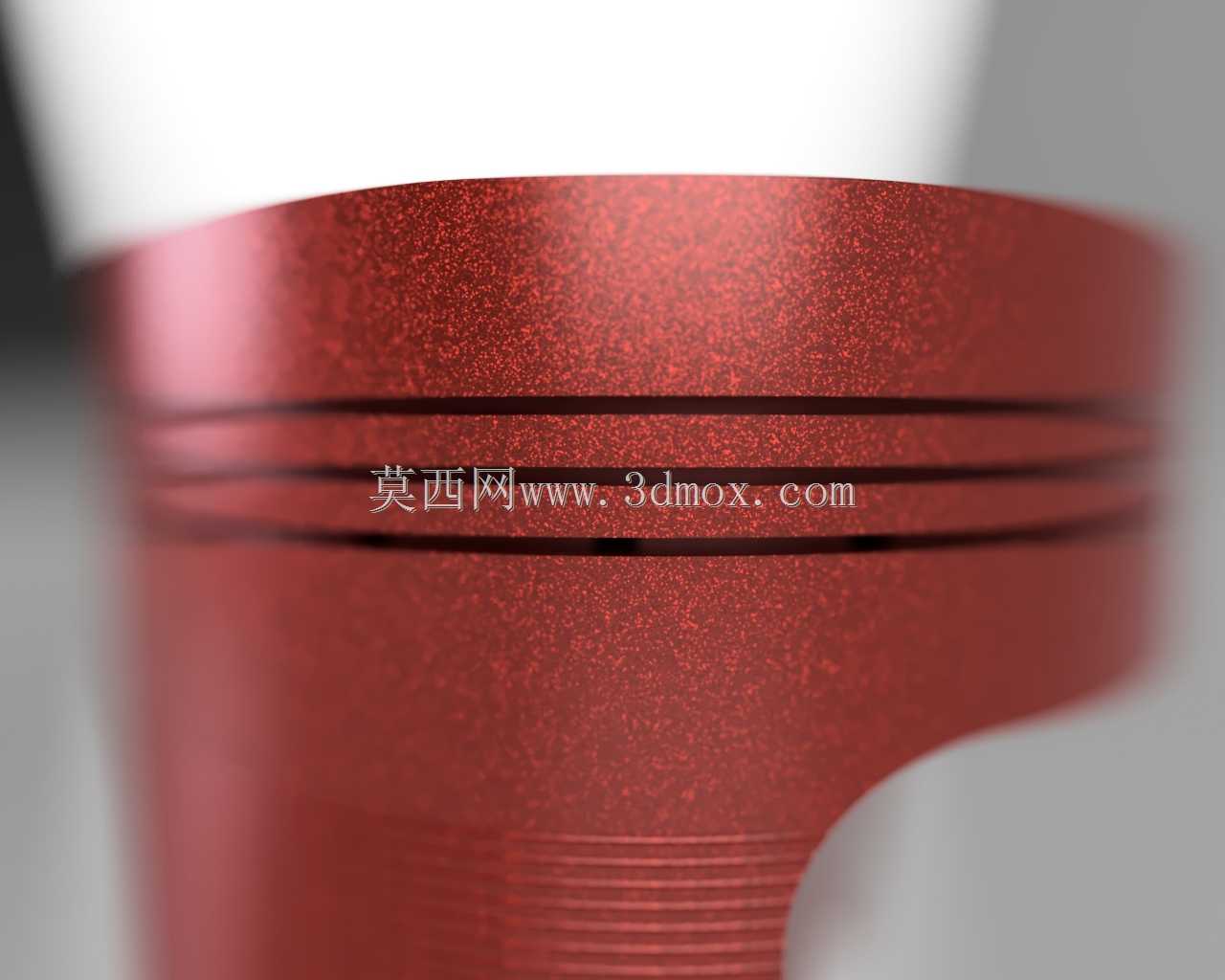

  这套活塞连杆组件是内燃机往复运动机构的核心执行部件,主要适配小排量乘用车汽油发动机的动力传输场景,在气缸燃烧做功循环中承担着将燃气爆发压力转化为曲轴旋转扭矩的关键作用,其结构合理性直接决定发动机的动力输出效率、运转平顺性与服役寿命。从结构设计逻辑来看,活塞头部设置了多道环槽,分别用于安装气环与油环,气环负责密封燃烧室高压燃气,避免做功行程的气体泄漏导致缸压不足,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳与异常烧损;活塞顶部的凹坑造型匹配对应机型的燃烧室形状,可在压缩行程末端引导混合气形成合理的涡流,提升燃烧充分度。活塞销座部位做了局部加厚处理,用于承载活塞销传递的交变冲击载荷,销孔内部设计有卡簧槽,

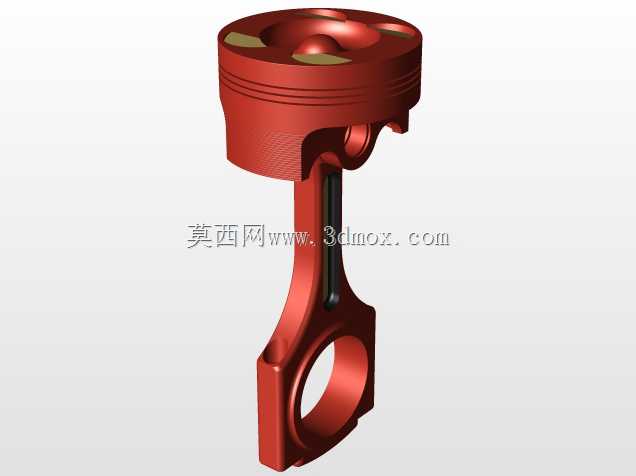

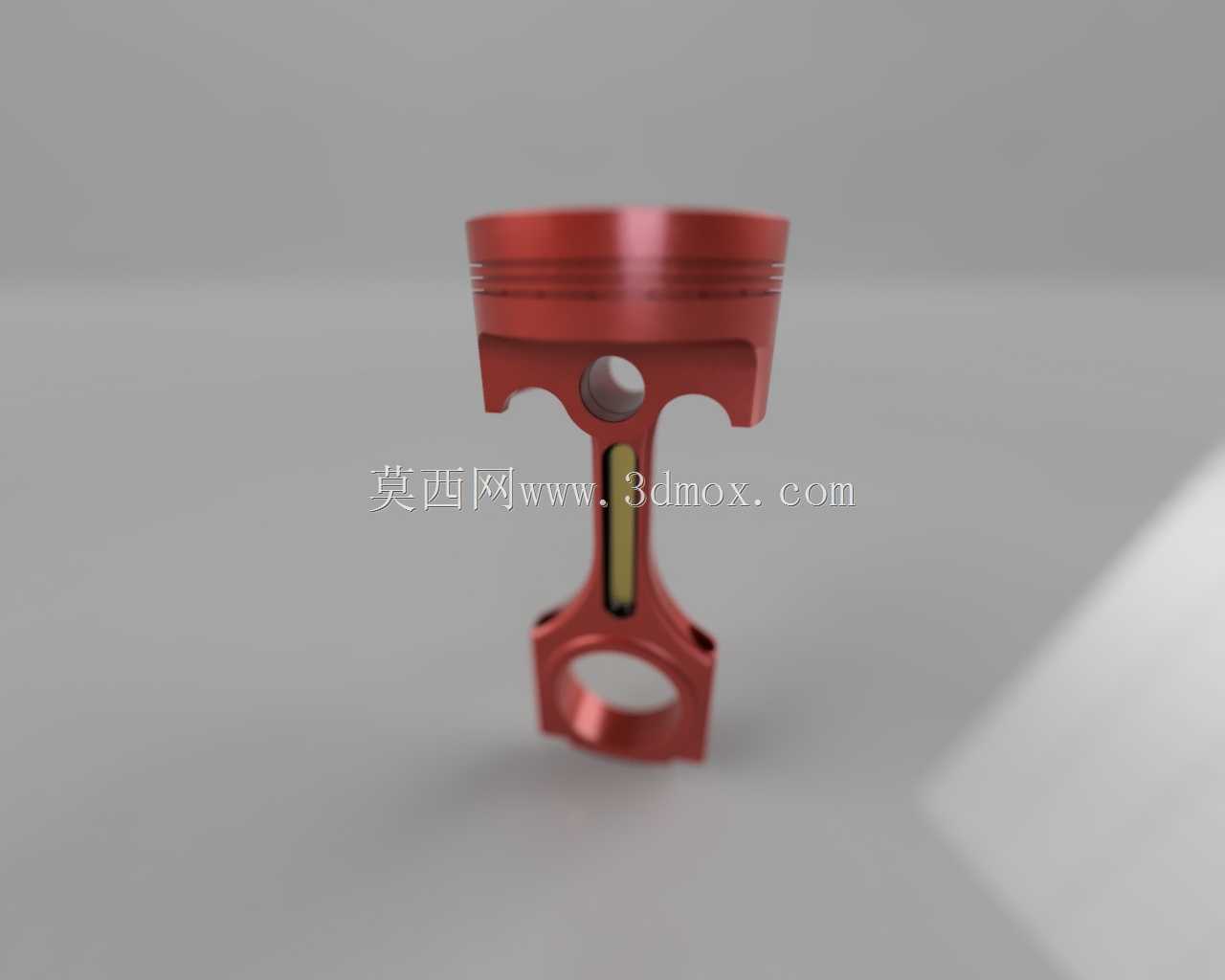

  用于限制活塞销的轴向窜动,避免工作过程中销体脱出刮伤气缸壁。连杆部分采用工字形截面设计,在保证整体结构强度与抗疲劳性能的前提下,尽可能降低往复运动的惯量,减少发动机高转速工况下的惯性力冲击;连杆小头通过活塞销与活塞连接,内部压装耐磨铜套降低摩擦损耗,大头采用剖分式结构与曲轴连杆轴颈配合,结合轴瓦实现旋转运动的润滑与减磨,剖分面的定位结构可保证装配时的同轴度精度,避免连杆盖错位造成轴颈偏磨。从安装边界来看,活塞外径与对应气缸的缸径保持严格的配合间隙,既避免热膨胀后活塞在缸内卡滞,又防止间隙过大导致敲缸与密封失效;连杆大小头的中心距、大头孔径尺寸严格匹配对应曲轴的连杆轴颈参数与活塞压缩高度要求,装配时需按照规定扭矩紧固连杆螺栓,

  保证连接可靠性。在实际工程应用中,这类组件的建模需要重点关注各部位的圆角过渡设计,避免应力集中在交变载荷下引发疲劳断裂,同时活塞裙部的型线设计需要考虑热态变形后的轮廓,保证活塞在工作温度下与气缸壁保持均匀贴合,减少偏磨与拉缸风险。整个组件的运动仿真需要验证活塞在上止点、下止点及各行程位置时与气缸壁、曲轴平衡块的运动间隙,排除运动干涉隐患,为后续的工程化出图、样机试制提供准确的三维数据支撑。
