卡丁车专用通风散热盘式制动总成结构

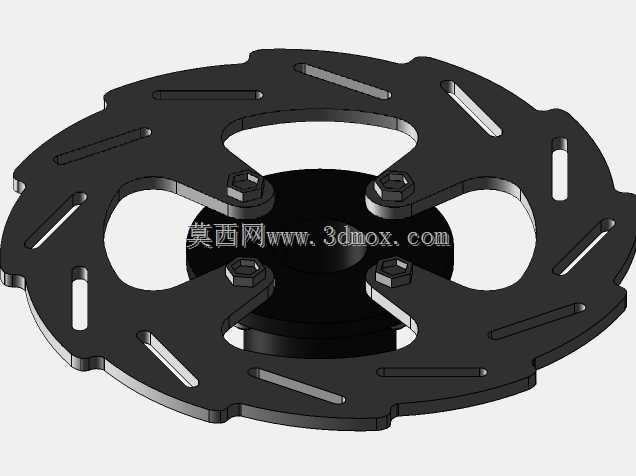

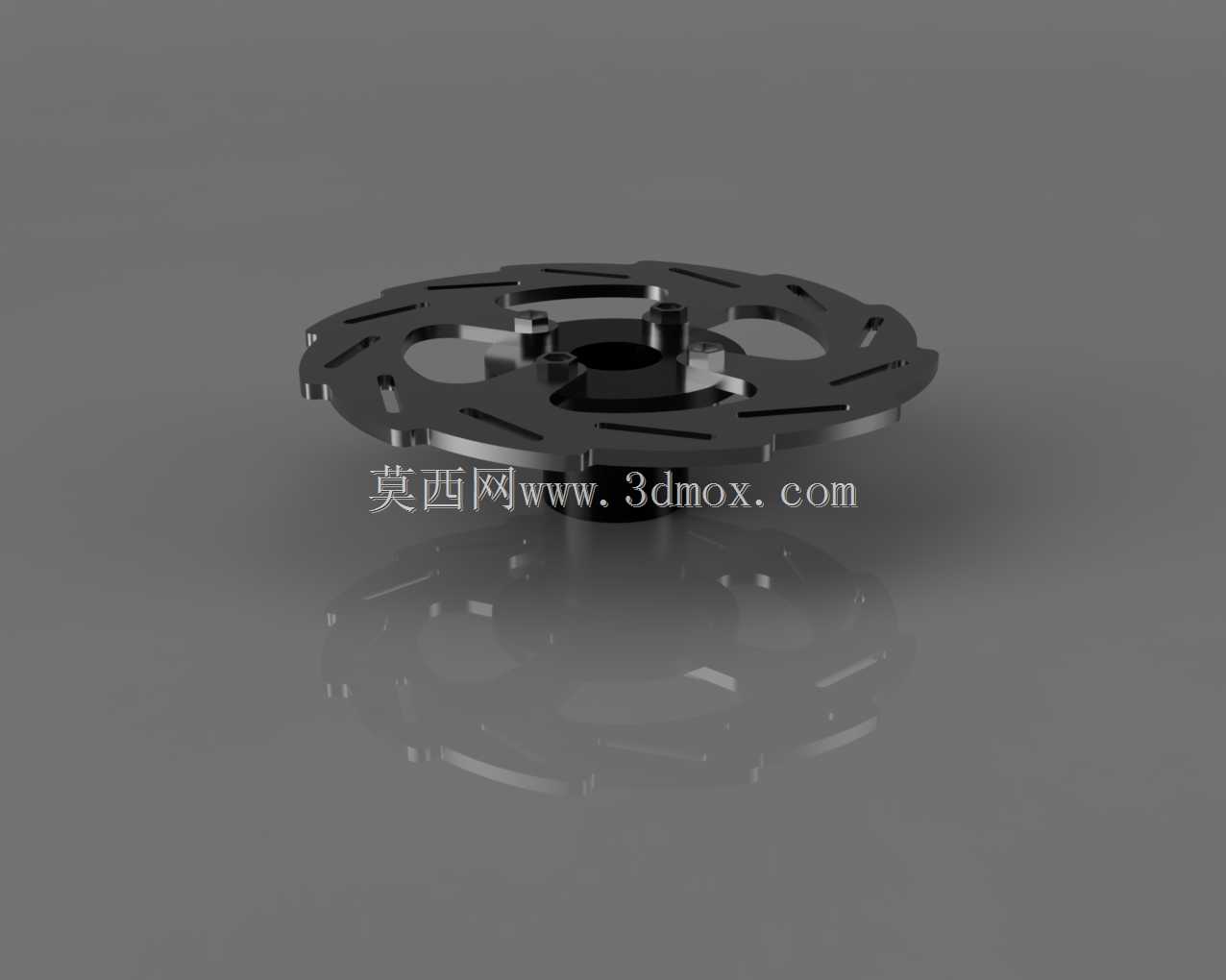

　　这套盘式制动结构主要面向休闲娱乐及竞技类卡丁车的行走制动需求，适配场地竞速、户外休闲骑行等多场景下的制动工况，区别于普通乘用车辆的制动结构，卡丁车由于整车轴距短、轮距紧凑、行驶中转向侧向G值高，对制动部件的重量、响应速度、热衰减抗性都有更严苛的要求。从结构设计来看，制动盘采用了多道径向通风开槽的布局，开槽方向顺着车轮旋转方向设置，车辆行驶过程中气流可以顺着槽道快速穿过制动盘表面，持续带走制动摩擦产生的热量，避免连续高强度制动下摩擦片温度过高导致制动力衰减，同时开槽结构还可以及时刮除摩擦片表面磨落的碎屑，避免碎屑夹在摩擦副之间造成制动抖动、制动力输出不均的问题。安装边界上，制动盘中心的轮毂连接位采用了与卡丁车前轮轴匹配的定位止口，

　　止口直径适配主流竞技卡丁车的轮毂安装尺寸，轴向安装厚度控制在紧凑范围内，不会额外增加轮边的突出量，避免转向时与转向节、轮辋内侧发生运动干涉，中心的螺栓孔位采用等距圆周分布，匹配常规的轮毂紧固螺栓规格，安装时不需要额外加工转接法兰，可直接适配现有卡丁车的前轮轴系结构。制动卡钳的安装位集成在盘体中心的连接基座上，基座的卡钳安装面预留了足够的调整余量，可适配不同摩擦片厚度的卡钳选型，同时基座的结构做了等强度的轻量化处理，在保证制动反力支撑刚度的前提下，尽可能去除非受力区域的多余材料，降低轮边的簧下质量，提升车轮的转向响应速度。实际使用过程中，这套制动结构的制动力输出线性度较好，轻踩制动时可以实现平顺的减速效果，

　　重刹时可以提供足够的制动力矩锁止车轮，满足卡丁车赛道过弯前的减速需求，同时由于整体结构没有多余的冗余部件，日常维护时拆卸更换摩擦片、打磨制动盘表面都十分便捷，不需要拆解整个轮轴结构。设计过程中针对卡丁车常见的泥泞、扬尘场地工况，制动盘的开槽结构也能避免泥沙在摩擦表面积聚，减少摩擦片的异常磨损，延长摩擦部件的使用寿命，盘体的边缘做了圆弧过渡处理，没有尖锐的凸起结构，避免车辆碰撞时制动盘边缘剐蹭赛道防护设施造成结构变形。
