熔合360工艺适配的桥式起重吊钩滑轮组结构

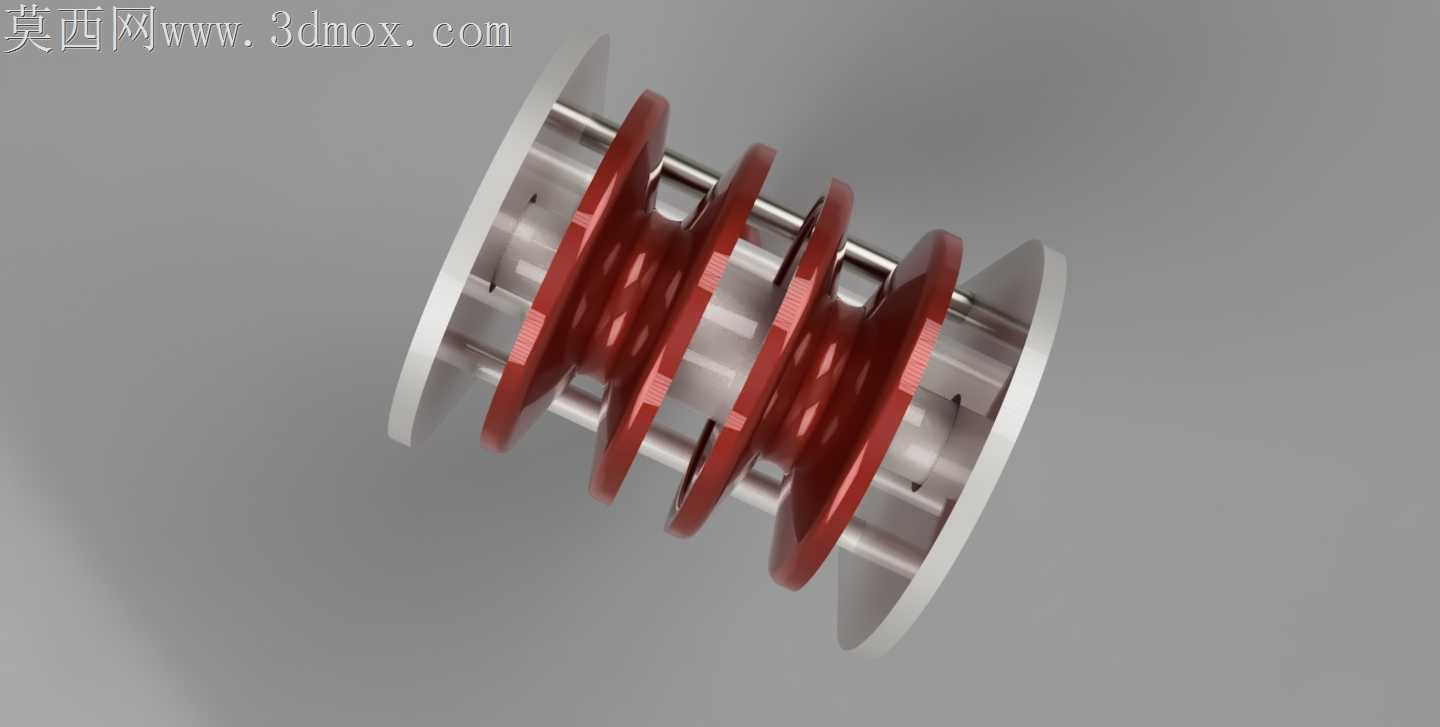

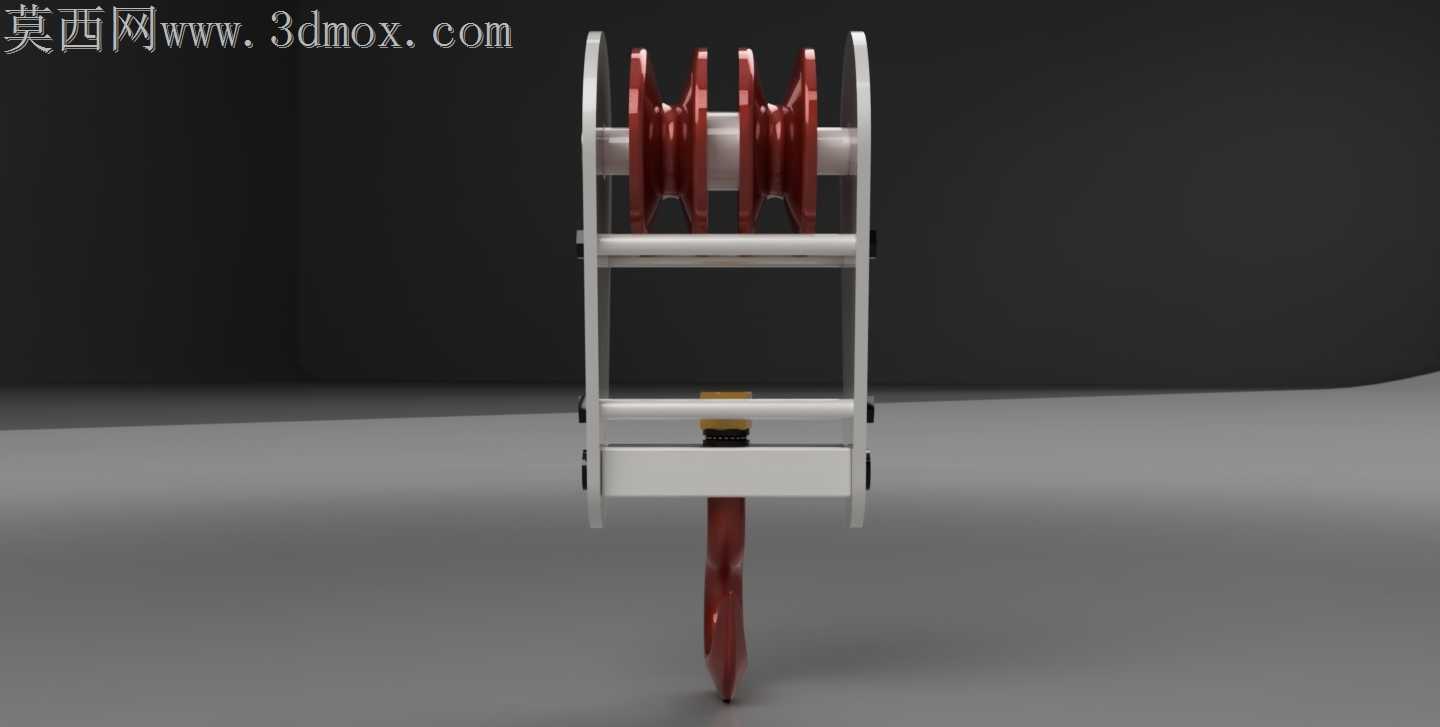

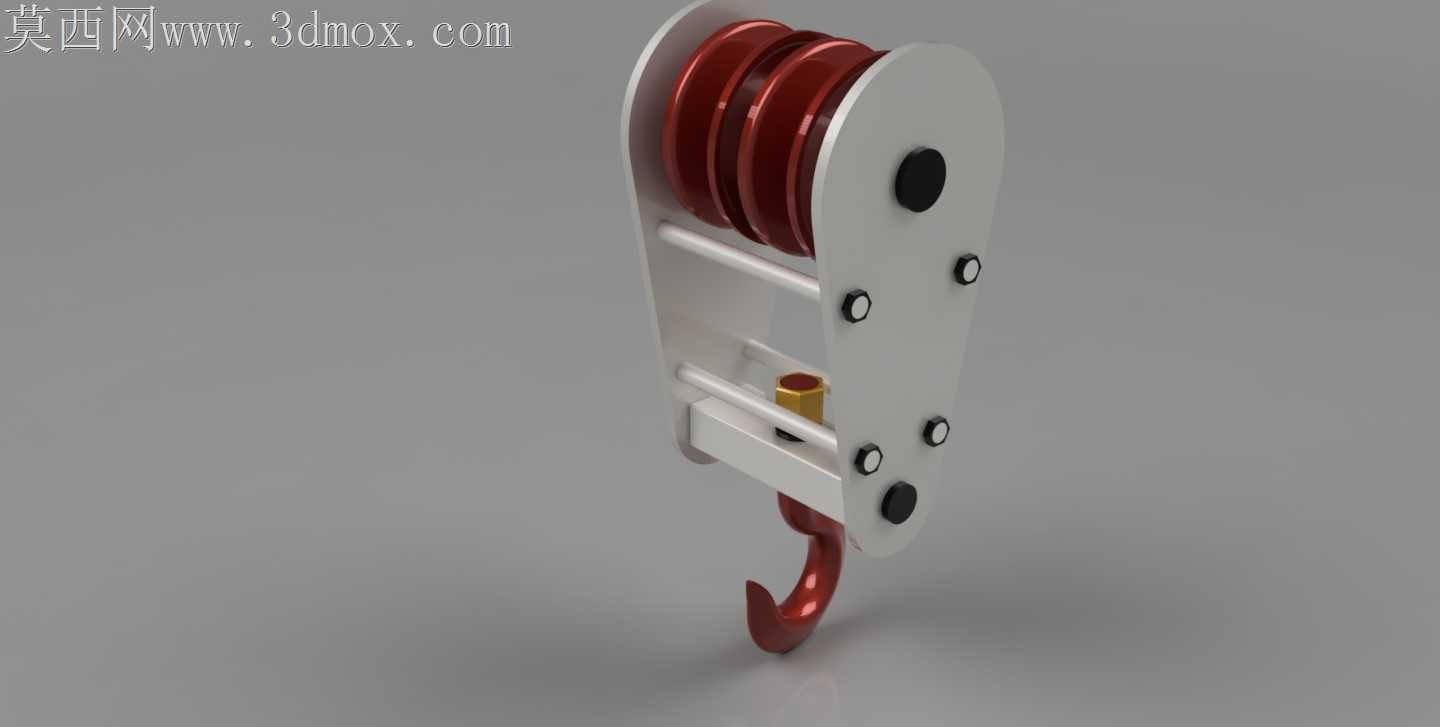

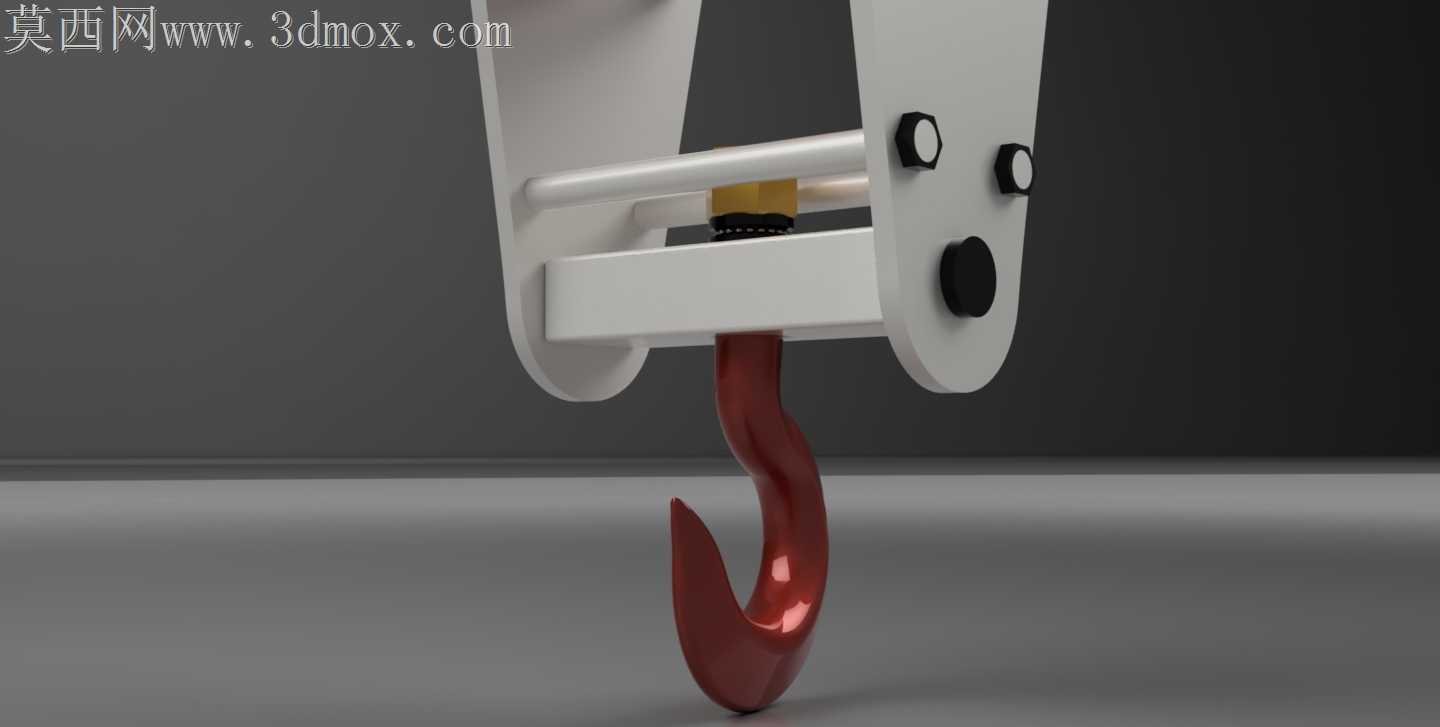

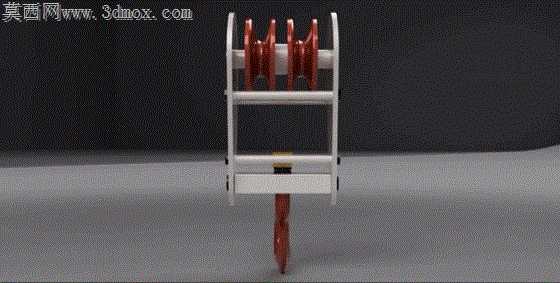

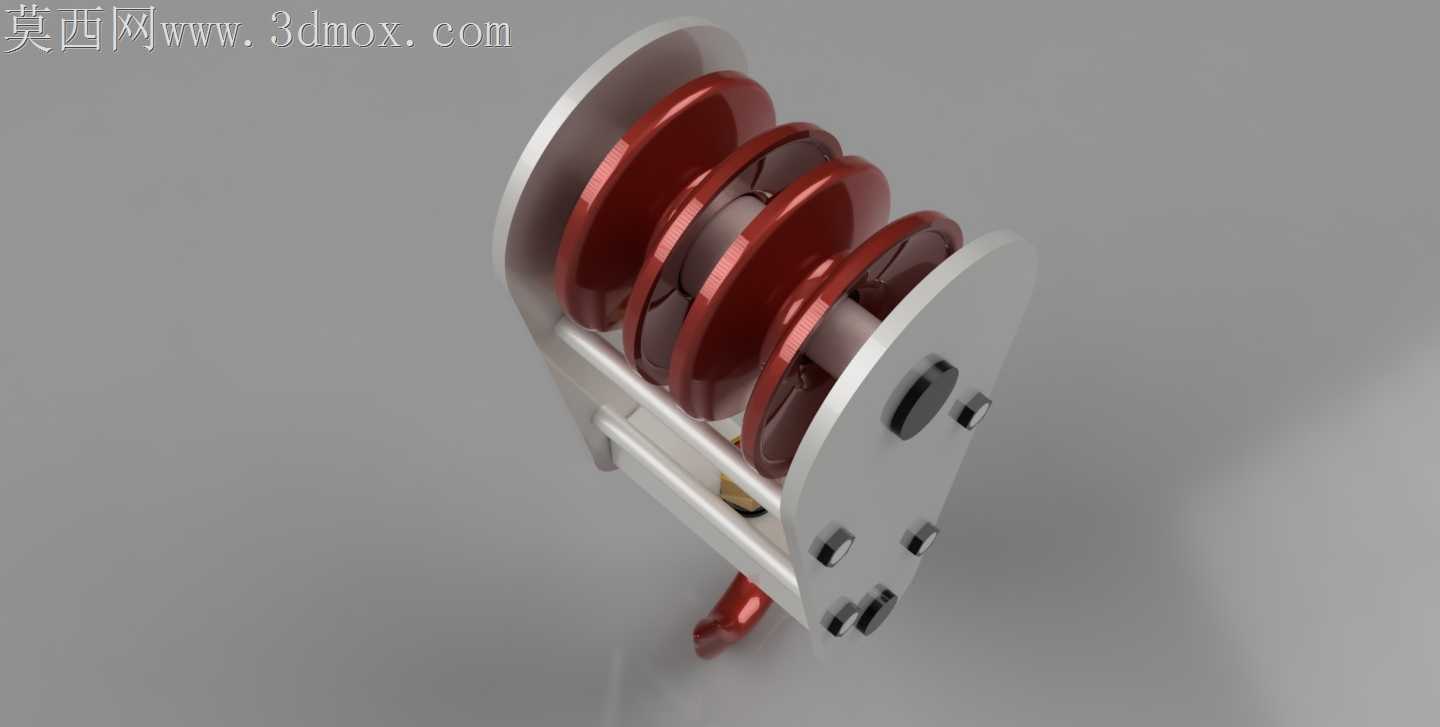

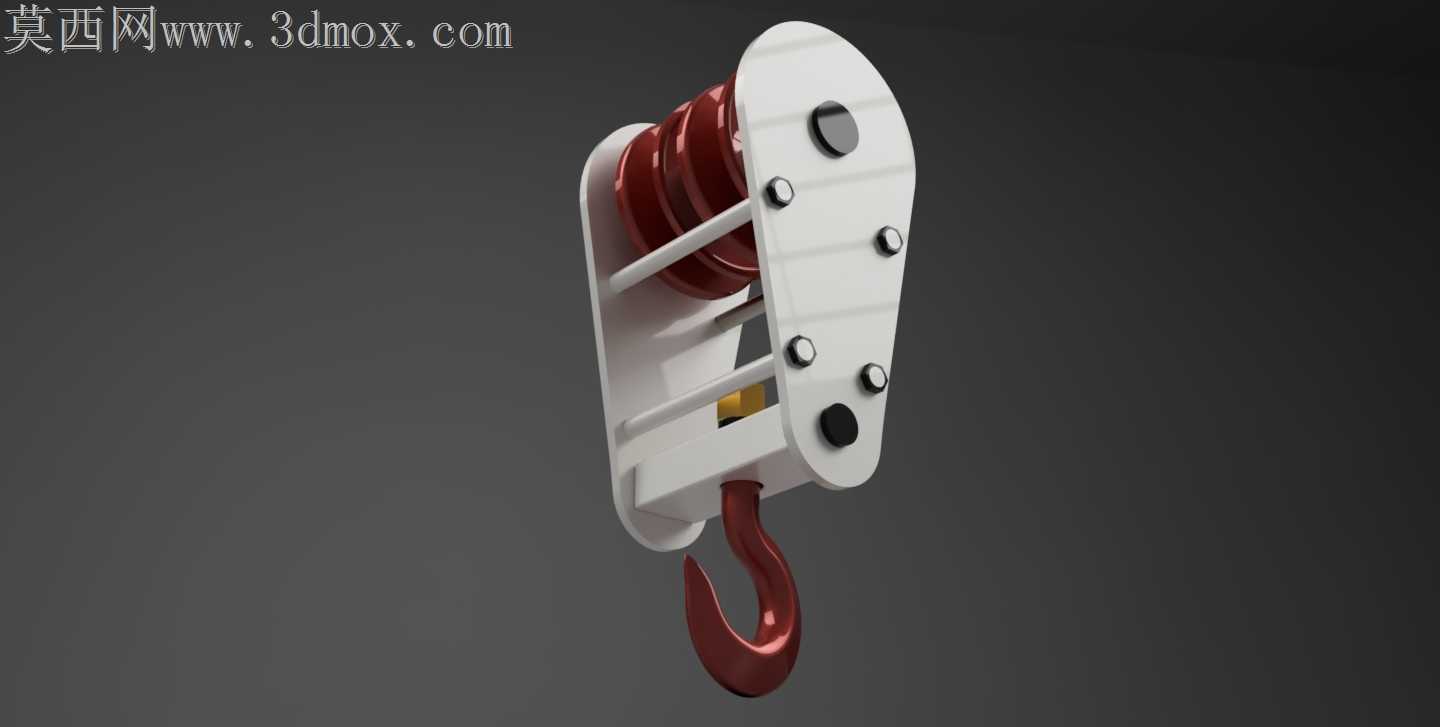

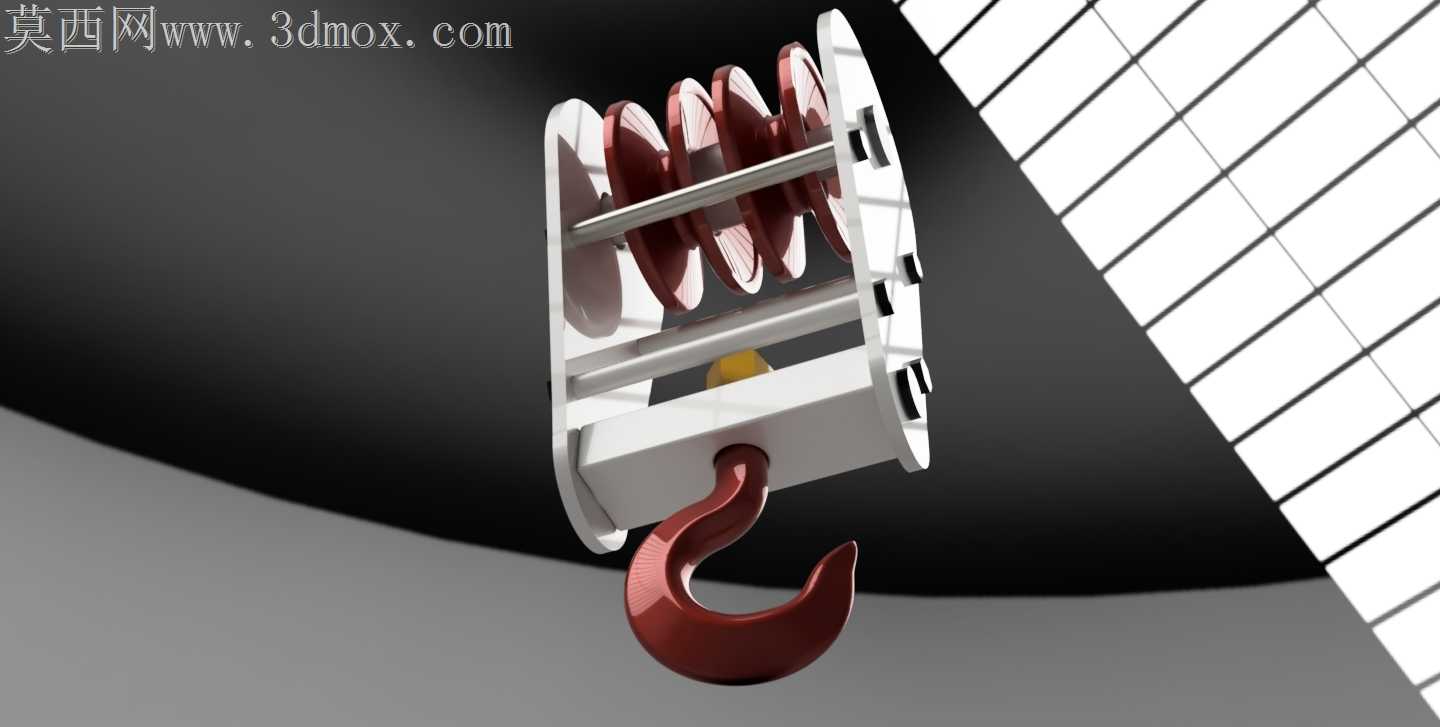

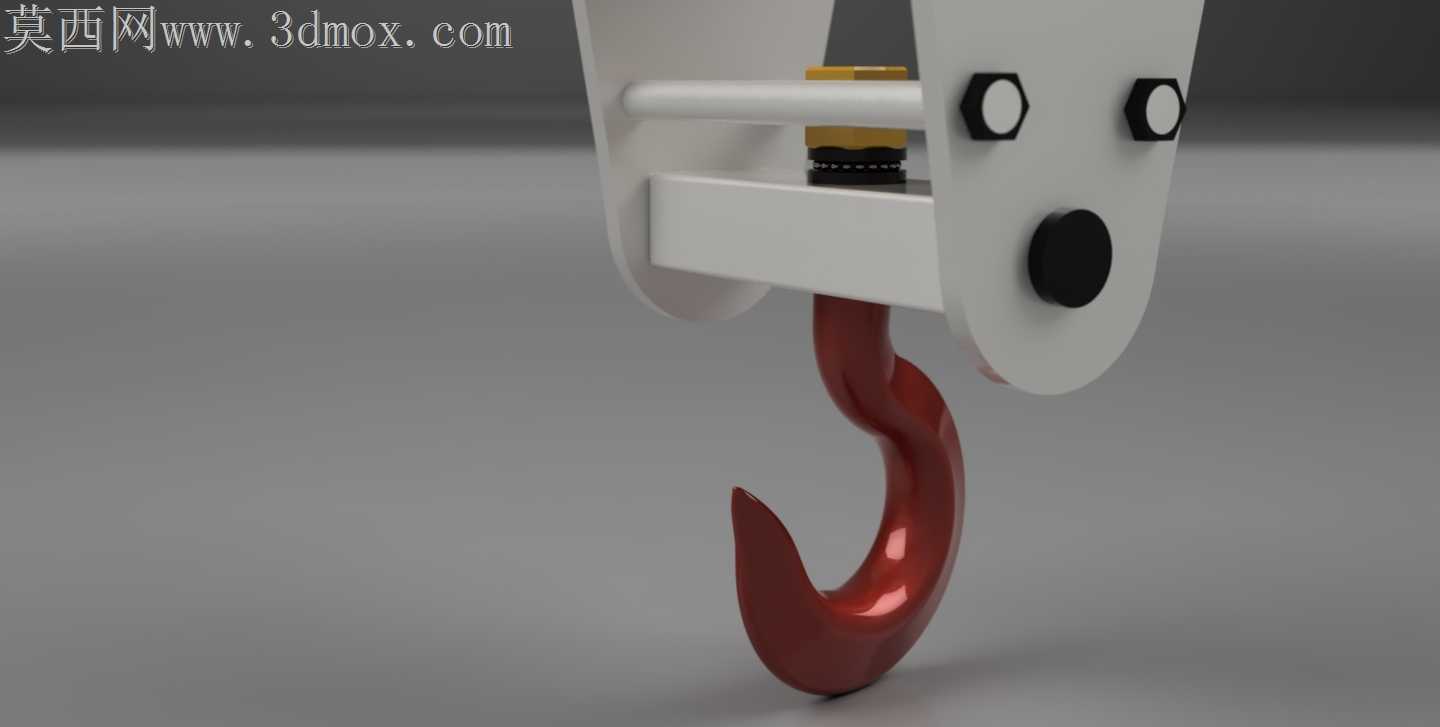

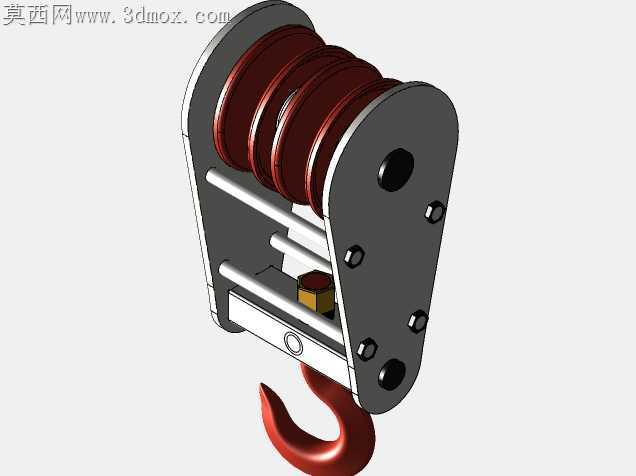

车间现场的起重吊钩组常年承受交变冲击载荷，传统组焊件常出现滑轮轴窜动、钩头螺纹根部应力集中、侧板焊缝开裂的问题，这套结构在加工适配层面做了不少针对性调整。滑轮绳槽的圆弧曲率没有照搬通用手册的理论值，而是结合常用钢丝绳的捻距变形量做了0.3mm的偏移修正，铣削加工时不用反复修磨成型刀，一次走刀就能让绳槽与钢丝绳的接触面积提升17%，减少长期使用后的绳槽偏磨。侧板的连接孔没有采用统一的基孔制公差，穿滑轮轴的孔位走H7公差适配轴承外圈的过渡配合，穿横档固定销的孔位走H9公差，给现场装配留足微调余量，不会因为焊接后的侧板微变形导致销子砸不进去。钩头与横梁连接的推力轴承位做了1:12的锥度引导段，压装轴承时不用敲打工件就能自然找正，避免轴承保持架受侧向力出现早期碎裂。滑轮片的轮缘处做了2mm的倒角过渡，不是为了外观好看，是因为车间吊装时钢丝绳偶尔会出槽，这个倒角能引导钢丝绳顺滑滑回绳槽，不会卡进轮缘与侧板的间隙里磨断钢丝。横档的卡槽深度比常规设计浅了1.5mm，配合防脱卡板的安装位做了沉台处理，螺栓拧紧后卡板不会突出侧板平面，吊装经过狭窄工位时不会剐蹭钢结构构件。钩身的曲面过渡没有做等壁厚处理，钩颈受力最大的区域壁厚加厚2mm，钩尖非受力区域适当减薄，既保证额定载荷下的安全系数，又能降低整体转动惯量，工人手动旋转吊钩对位时更省力。所有棱边的倒角都统一成R1.5，没有尖锐的加工毛刺，后续做喷塑防腐处理时涂层能均匀附着，不会在棱边处出现涂层过薄提前锈蚀的问题。
