轻型车辆用折叠式液压执行臂结构

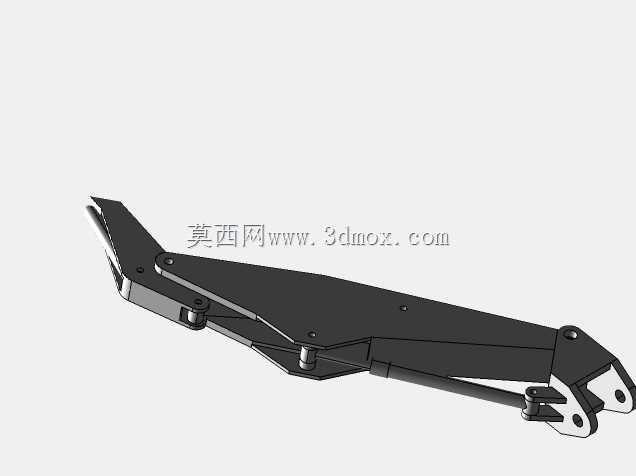

　　这款液压臂主要面向轻型特种作业车辆的配套执行端设计，常见于小型工程抢险车、园林修剪作业车、轻型环卫装备的末端作业模块，也可适配小型农用机具的作业动作输出，替代传统刚性连杆结构实现大角度范围的作业动作覆盖。从结构设计逻辑来看，整体采用多段折叠式铰接布局，臂体主体采用钣金拼焊的箱型截面结构，在保证整体抗弯抗扭刚度的前提下，尽可能压缩臂体收纳状态的整体尺寸，非作业状态下臂段可沿铰接轴折叠收拢，贴合车辆侧部安装位，不会超出轻型车辆的道路行驶外廓尺寸边界，避免上路行驶时的外廓超限问题。驱动单元采用单缸配合连杆随动的结构形式，液压油缸的布置完全内嵌于臂体的折叠间隙内，没有外凸的管路与缸体结构，作业过程中不会与周边障碍物发生剐蹭，

　　油缸的推力输出经过铰接点的力臂优化，在臂体全伸展行程内都能保持稳定的输出力矩，不会出现伸直位力矩不足的死点问题。臂体末端设置有通用铰接安装接口，可根据不同作业需求快速更换属具，比如夹持机构、修剪刀头、小型吊装吊钩等，接口的安装孔位采用等间距标准化设计，不需要额外加工转接板即可完成属具换装。设计过程中对各铰接点的转动间隙做了限位约束，每段臂的转动范围都设置有硬限位结构，避免超行程转动导致的油缸拉脱或者臂体结构干涉，同时铰接位置都预留了润滑脂加注通道，日常维护时不需要拆解臂体即可完成铰接副的润滑保养。从安装边界来看，臂体根部的连接法兰采用四点螺栓固定结构，适配轻型车辆副车架的通用安装孔距，安装时不需要对车辆原有底盘结构做大规模切割改装，

　　只需要在副车架对应位置预留固定孔位即可完成装配，液压管路的接口统一设置在根部法兰侧，连接车辆液压系统时走线简洁，不会出现管路随臂体转动反复弯折的问题。整体结构的受力路径经过多轮迭代优化，作业时的载荷从末端属具依次通过各段臂体传递到根部法兰，每段臂的钣金壁厚根据受力大小做差异化设计，非主要受力区域做了减重挖空处理，整体重量控制在轻型车辆底盘的承载余量范围内，不会给车辆带来过多的额外负载，同时保证满负载作业时臂体的变形量控制在允许范围内，不会出现作业末端抖动过大影响操作精度的问题。
