手动杠杆式液压动力执行总成结构

项目分类:液压 发布时间:2022-03-28 ID:601629
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构
  • 手动杠杆式液压动力执行总成结构

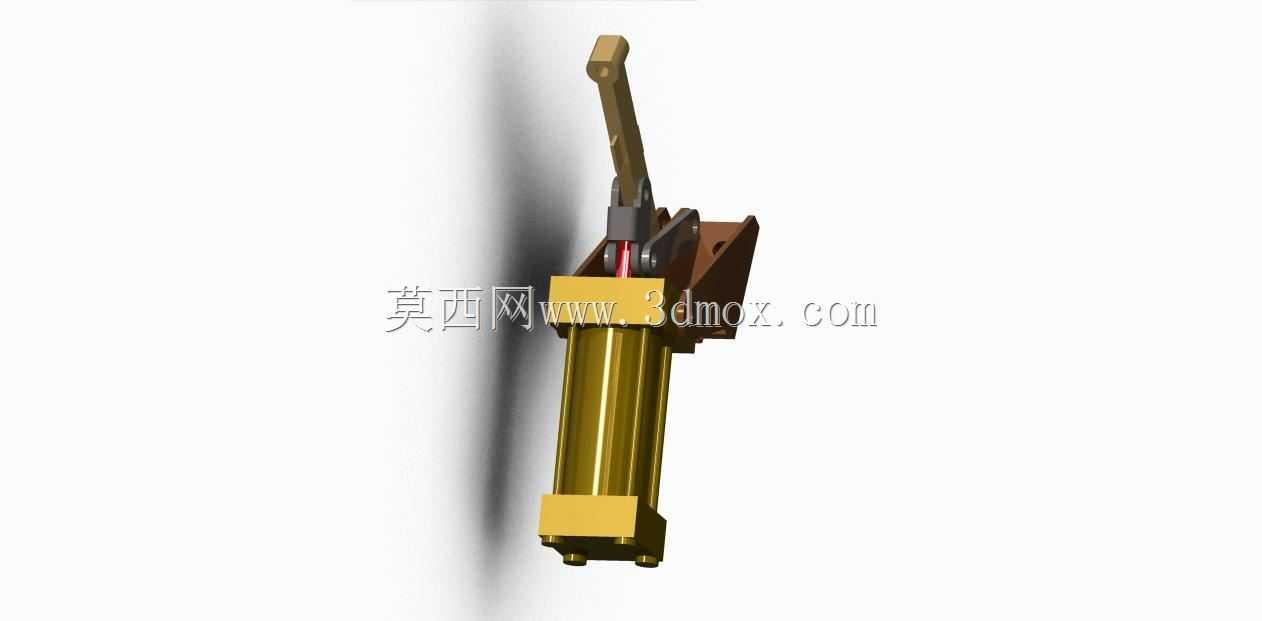

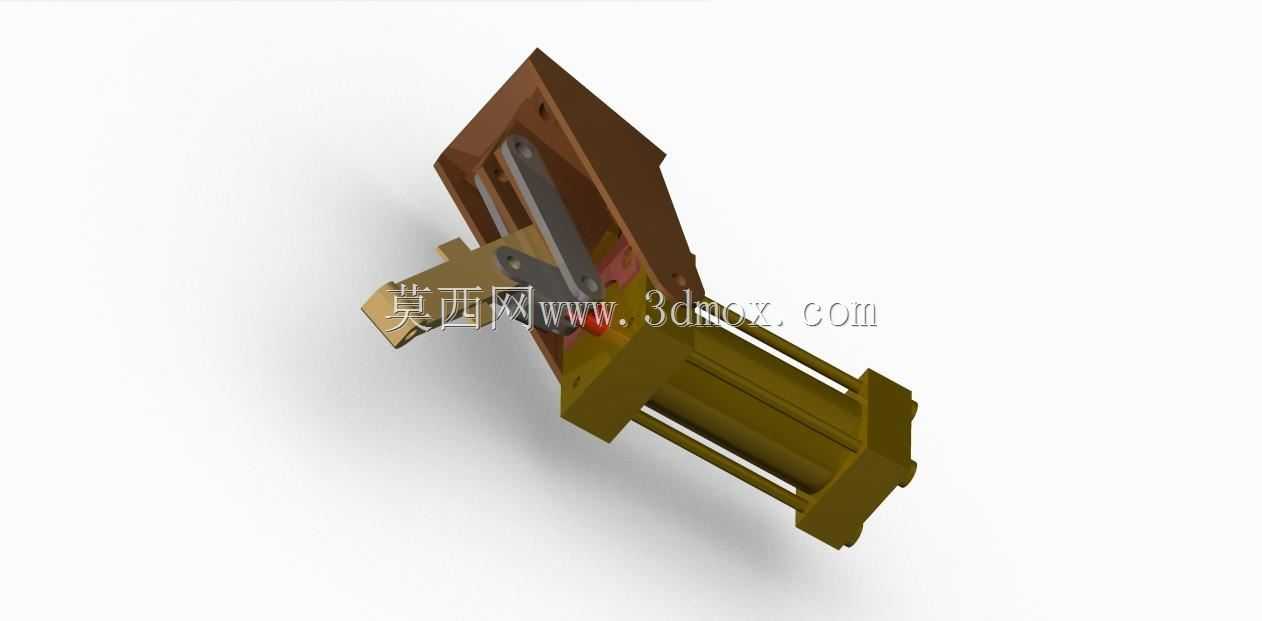

  这套手动杠杆驱动的液压动力总成,在无外接动力源的野外检修、小型工装夹紧、应急顶升作业场景中应用十分广泛,很多便携液压机具、临时试压装置、小型工装的动力端都会采用这类结构,不需要接入电力或者外接液压站,仅靠人力操作杠杆就能建立稳定的液压压力,适配没有动力配套的零散作业场景。从结构设计逻辑来看,整体采用立式布局,上部的杠杆操作组件通过铰接支座与缸体部分连接,杠杆的力臂比例经过匹配,单人操作时施加在手柄端的常规握力,经过杠杆放大后作用在柱塞端,就能在缸体内建立起足够的工作压力,操作行程的设计也兼顾了建压效率和操作舒适度,不会出现单次操作行程过短导致建压过慢,或者行程过长导致操作费力的问题。缸体部分采用圆柱形通腔结构,

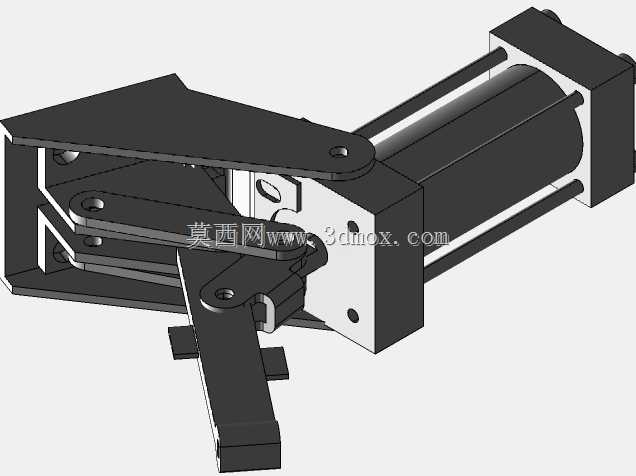

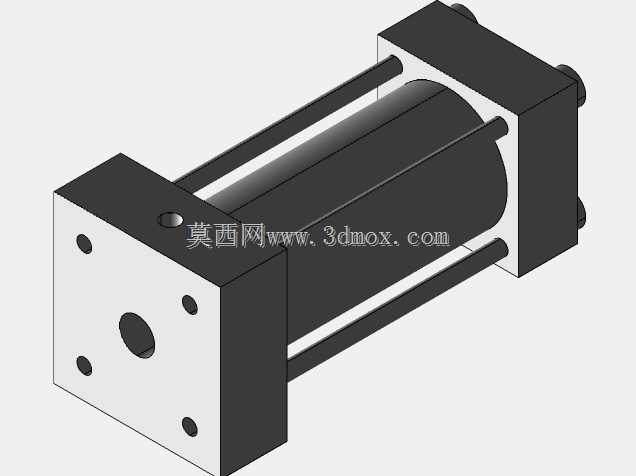

  上下端的端盖都做了密封槽设计,适配常规的O型圈与挡圈组合密封,能够承受持续的工作压力而不会出现渗漏,缸体侧面预留的安装支耳带有标准安装孔位,安装边界清晰,支耳的孔距与缸体的外径尺寸做了匹配,安装时不需要额外做复杂的转接支架,直接通过螺栓就能固定在设备基座或者工装架上,整体的径向尺寸控制紧凑,不会占用过多的安装空间,适合在布局紧凑的小型设备上集成。进出油口的位置设置在缸体下部,接口尺寸适配常规的液压管路接头,能够直接连接高压油管对接外部执行元件,比如小型液压缸、液压夹紧头等部件。设计时特意将杠杆铰接点的位置做了偏移优化,操作时杠杆的摆动轨迹不会和安装基座、外接管路产生干涉,手柄的握持段做了加长处理,操作时的施力方向符合人体工程学,

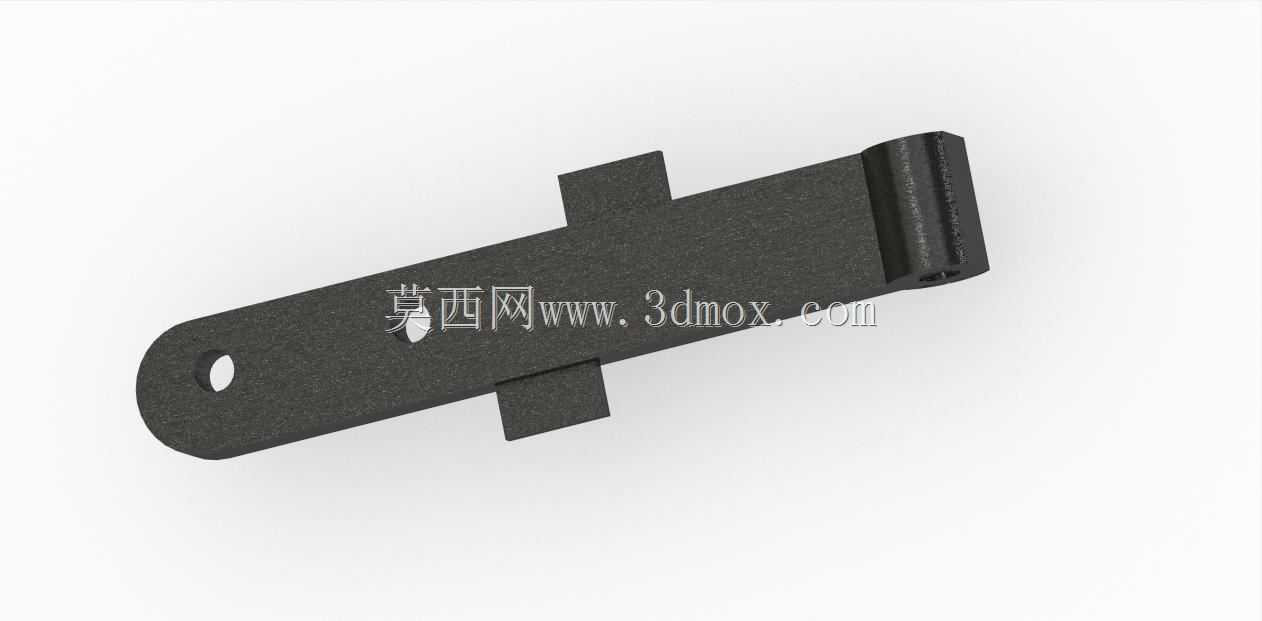

  长时间反复操作也不容易产生疲劳。内部的柱塞与缸筒的配合间隙经过严格控制,既保证柱塞往复运动时的顺畅度,又能减少内泄漏,保证建压的效率,单向阀组件集成在缸体内部的流道中,不需要额外外接阀块,减少了外部泄漏点,也让整体结构更加紧凑。下部的端盖除了密封功能之外,还承担了底座支撑的作用,当总成垂直安装时,下端盖的平面可以直接贴合安装面,配合侧面的支耳形成多点固定,能够承受杠杆操作时产生的倾覆力矩,不会因为反复操作出现固定松动的问题。这类液压总成的输出压力稳定,结构可靠性高,没有复杂的电控元件,故障率极低,在很多需要临时提供液压动力、或者对设备可靠性要求极高的场合,都能看到这类结构的应用,建模时对各个铰接点的配合间隙、密封件的安装槽尺寸、安装孔的位置度都做了精准还原,能够直接用于同类产品的结构参考、工装适配设计或者选型参考。
