内燃机分体式连杆传动结构设计

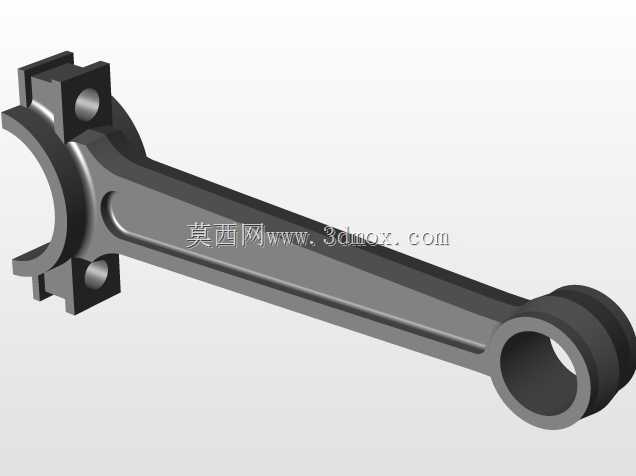

　　该连杆结构主要应用于往复式内燃机曲柄连杆机构中，承担活塞往复运动向曲轴旋转运动的动力转换传递作用，是动力输出路径上的核心受力构件。设计过程中优先考虑交变载荷下的结构可靠性，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少高速往复运动过程中产生的惯性力，适配内燃机高转速工况下的动平衡要求。大端采用分体式剖分结构，配套螺栓紧固位设计，可直接卡装在曲轴曲柄销位置，剖分面定位结构能保证装配后大端孔的圆度公差，避免轴瓦装配后出现偏磨问题；小端为整体式圆环结构，内部预留衬套安装空间，可通过活塞销与活塞组件完成铰接，铰接位的润滑油道预留设计，能保证工作过程中摩擦副得到持续润滑，降低磨损速率。从安装边界来看，

　　大端孔与小端孔的中心距需严格匹配对应机型的活塞行程与曲轴回转半径，杆身两侧的让位曲面设计，可避免曲轴运转过程中杆身与曲轴平衡块、缸体内壁发生运动干涉；大端两侧的凸台结构为螺栓安装提供足够的支撑面，同时可作为装配过程中的定位基准，保证连杆盖与杆身的装配同轴度。实际工况中，连杆需要承受燃烧爆发压力带来的冲击载荷，以及往复运动产生的交变拉压载荷，因此结构过渡位置均采用大圆角过渡设计，避免应力集中导致的疲劳断裂问题，杆身表面的加强筋构型沿受力方向布置，可进一步提升结构的抗屈曲能力。该结构可适配小排量通用汽油机、柴油机的动力传输需求，建模过程中严格遵循机械设计手册中连杆构件的尺寸比例规范，各安装孔的公差带、端面垂直度、孔位平行度均参考行业通用设计要求设定，可直接用于同类构件的结构设计参考、装配干涉校验以及运动仿真分析场景。
