传感器配套开口销连接接头结构设计

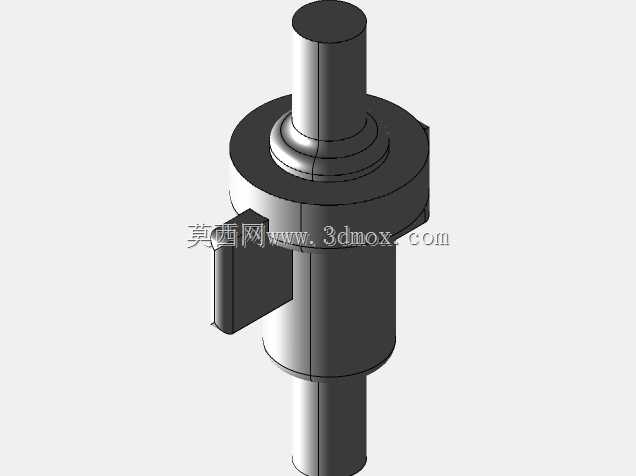

　　在工业传感检测类设备的装配体系里，这类开口销接头是承担传感单元与安装基座、传动杆件之间力传递与定位衔接的核心小型零件，日常多见于位移传感器、压力传感模组的外置安装工位，尤其是需要频繁拆装调试的试验台架、自动化产线的传感点位，能在保证连接可靠性的前提下，大幅降低现场维护的拆装难度。从结构设计逻辑来看，主体采用阶梯轴式的主体构型，中段设置的环形凸台是核心的轴向定位基准，安装时该端面直接贴合安装基座的配合面，能精准控制接头插入安装孔的深度，避免传感单元因安装位置偏差出现检测数据漂移。上部的细轴段用于插入传感单元的连接孔位，轴径公差按照过渡配合选取，既可以保证装配后无多余旷量，也不会因过盈量过大导致拆装时损伤传感端的连接接口。

　　下部的长轴段用于穿入被检测的运动杆件，侧面开设的开口销孔位是防松结构的核心，装配时将开口销穿入孔位后掰开销脚，就能彻底避免接头在设备长期振动工况下出现轴向窜动甚至脱落的问题，相比螺纹防松、顶丝固定的形式，这种销接结构的抗剪切能力更强，能承受运动杆件往复动作带来的径向冲击载荷。设计时特意将开口销的安装位置设置在凸台下方的轴段侧面，预留了足够的操作空间，现场装配时无需特殊工装，只用尖嘴钳就能完成开口销的装拆，适配产线快速换型、点位调试的作业需求。从安装边界来看，主体最大外径处的凸台尺寸需要匹配安装基座的沉孔尺寸，装配后凸台端面与基座面完全贴合，不会出现突出的棱角，避免干涉周边的管线排布；上下轴段的同轴度公差控制在0.02mm以内，

　　保证运动传递过程中无偏载，不会给传感单元带来额外的侧向力，延长传感元件的使用寿命。这类接头的选材一般根据使用工况区分，常规工业环境下采用45号钢调质处理即可满足强度需求，在腐蚀环境下使用的版本会更换为304不锈钢材质，表面做钝化处理，避免长期使用出现锈死无法拆装的问题。在实际选型应用中，需要根据所配传感器的连接孔尺寸、被连接杆件的轴径来匹配对应规格的接头，同时要确认开口销孔的位置与杆件上的销孔位置对齐，保证销体穿入后能同时贯穿接头与杆件，实现可靠的周向与轴向固定。
