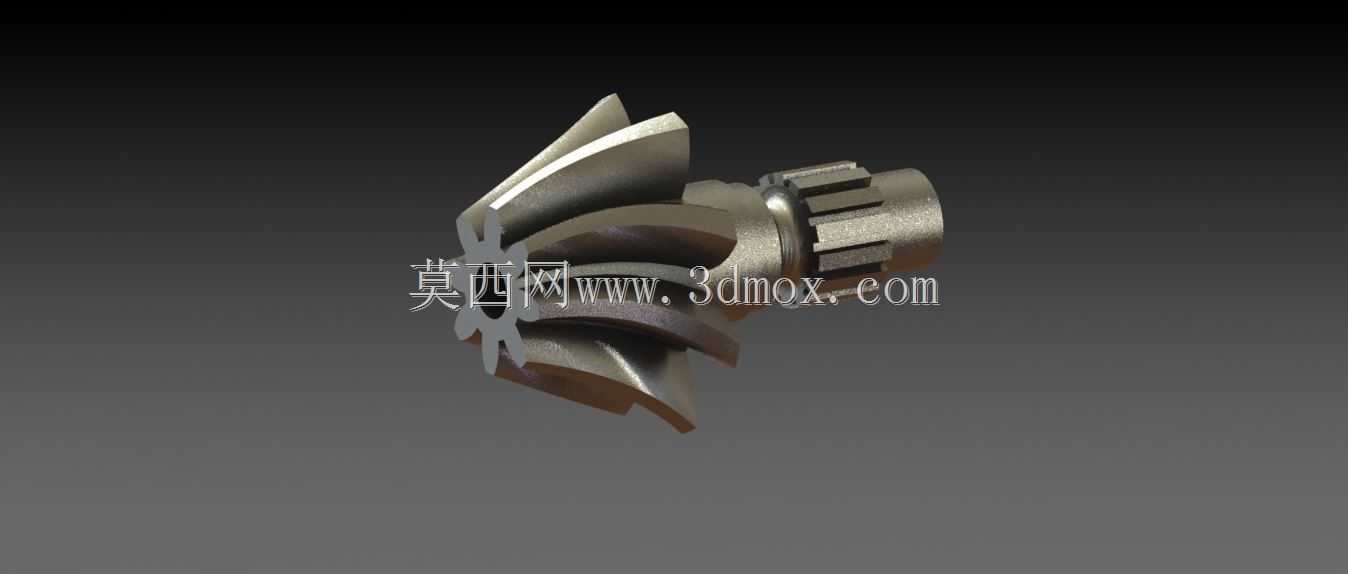

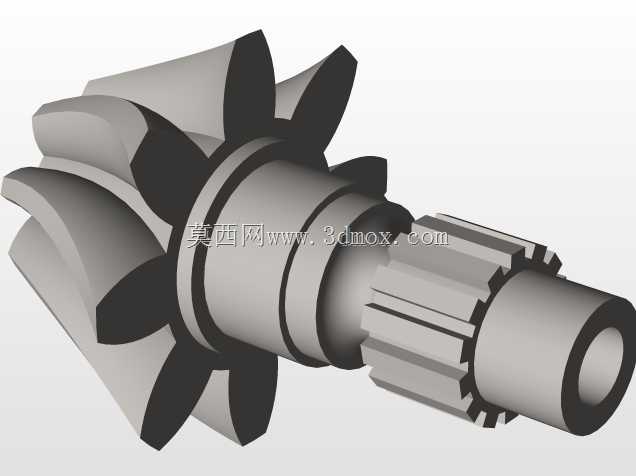

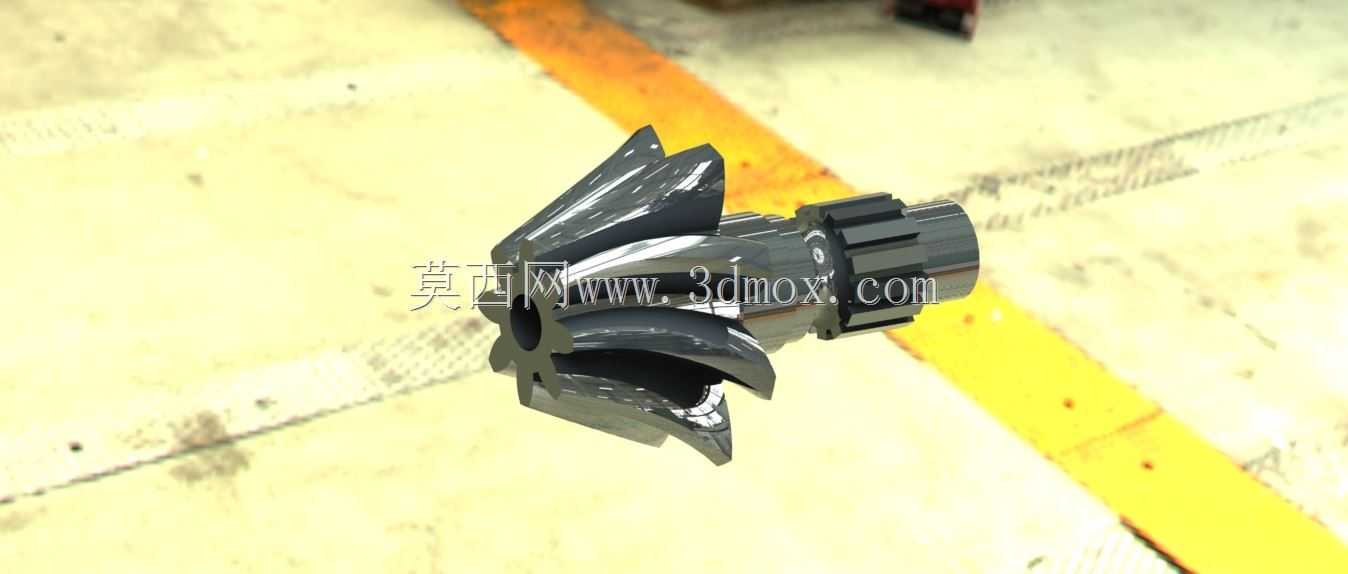

在汽车传动系统的差速器总成中,螺旋锥齿轮是承担扭矩换向与差速传动的核心零件,这类斜齿锥齿轮的设计直接决定了驱动桥的传动平稳性与承载能力。不同于直齿锥齿轮的瞬时线接触啮合特性,螺旋锥齿轮的轮齿呈空间螺旋曲面排布,啮合过程中轮齿是逐步进入、逐步退出啮合区间,重合度远高于直齿结构,能有效降低传动过程中的冲击与噪声,适配乘用车、商用车驱动桥在变载荷工况下的长期运转需求。从实际装车场景来看,这类齿轮安装在差速器壳体内部,一端与主动锥齿轮啮合承接传动轴输入的扭矩,另一端通过花键结构与半轴连接,将动力分配给两侧驱动轮,在车辆转弯行驶时,可通过两侧轮的转速差实现顺畅转向,避免轮胎出现拖滑磨损。设计这类齿轮时,首先要匹配差速器的安装边界:
轮齿的螺旋角通常选取35度左右,兼顾轴向力平衡与啮合重合度,齿面采用渐开线空间曲面修形,在齿顶与齿端位置做适量修缘,抵消装配误差与载荷变形带来的啮合干涉;齿轮一端的外花键参数要与半轴花键完全适配,花键的定心方式采用大径定心,保证传动过程中的同轴度,避免运转过程中出现半轴窜动。齿轮的轴向安装尺寸需要严格匹配差速器壳体内腔的限位台阶,安装后齿轮的背锥面要与差速器壳体的支撑端面完全贴合,保证轴向定位的可靠性,避免大扭矩输出时齿轮出现轴向窜动导致啮合间隙变化。从结构特性来看,这类螺旋锥齿轮的轮齿根部做了圆角过渡处理,降低应力集中系数,能承受车辆起步、急加速时的瞬时冲击载荷,齿面的接触区经过设计优化,在额定载荷下接触斑位于齿面中部,
沿齿长与齿高方向的接触比例符合传动件设计规范,既保证足够的承载接触面积,又避免边缘接触导致的齿面早期点蚀。在实际建模过程中,需要准确还原轮齿的螺旋曲面参数,通过参数化建模生成齿面的空间点云,再通过曲面缝合生成实体结构,花键部分的齿形参数要符合国标矩形花键的尺寸规范,齿轮的整体动平衡精度要满足驱动桥高速运转的要求,避免整车行驶过程中出现驱动桥振动、异响等问题。这类齿轮除了应用在汽车差速器中,也可适配部分需要空间交错轴传动的工业减速设备,在高转速、大扭矩的传动场景下,螺旋锥齿轮的传动效率与运转平稳性优势会更加突出,设计时需要根据具体的传动比、载荷工况调整螺旋角、齿宽、模数等核心参数,保证零件在全生命周期内的可靠运转。
