往复式发动机用连杆结构三维建模

　　在往复式动力机械的核心传动链路中，连杆是承担交变载荷传递的关键刚性构件，其结构设计直接决定动力转换环节的可靠性与服役寿命。从实际应用场景来看，这类构件广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组等往复式内燃设备，核心作用是将活塞承受的燃烧爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，整套动力输出的扭矩传递效率、运转平顺性都和连杆的结构参数直接相关。

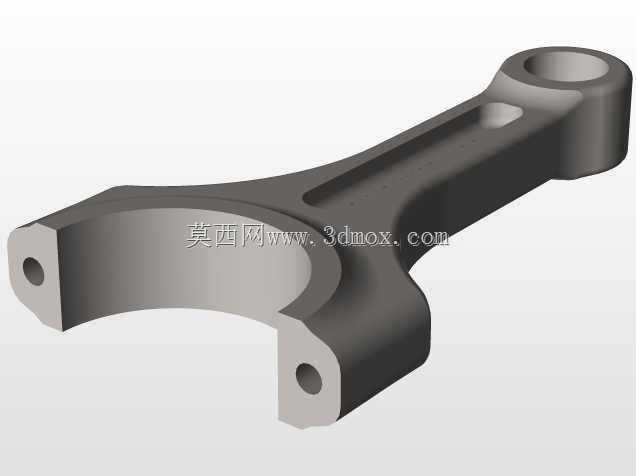

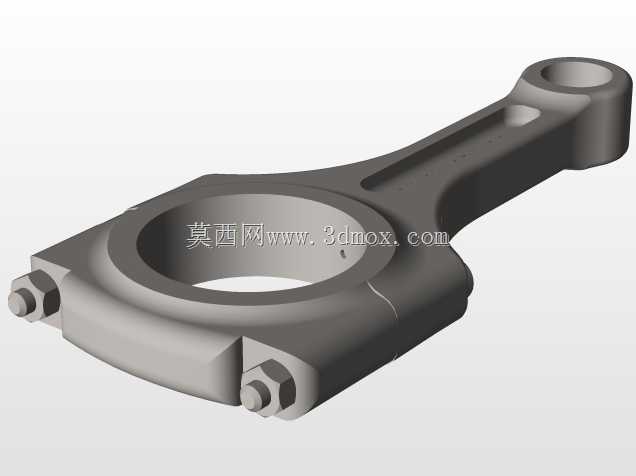

　　从功能特性层面分析，该连杆采用分体式大端设计，大端孔配套轴瓦安装位，通过连杆螺栓实现轴承盖与杆身的刚性锁紧，能够在曲轴高速旋转过程中稳定抱紧曲柄销，避免高速工况下出现轴瓦松旷、异常磨损问题；小端为整体式圆孔结构，用于压装活塞销衬套，和活塞销形成转动副，适配活塞上下往复过程中的摆角变化，减少接触位置的摩擦损耗。杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性力，降低曲轴系的动平衡调校难度。

　　设计过程中需要重点匹配的安装边界包含几个核心维度：小端孔内径需要和对应规格的活塞销外径形成间隙配合，配合公差通常控制在0.01-0.03mm区间，保证热机状态下仍能形成稳定润滑油膜；大端孔的孔径、分体结合面的定位精度需要和对应曲柄销的轴径匹配，螺栓孔的位置度公差需控制在0.02mm以内，避免装配后大端孔失圆导致轴瓦偏磨；杆身的中心距尺寸直接决定发动机的压缩比参数，建模时需要严格控制大小端孔的中心距公差，避免压缩比偏差导致发动机动力输出异常、爆震风险升高。

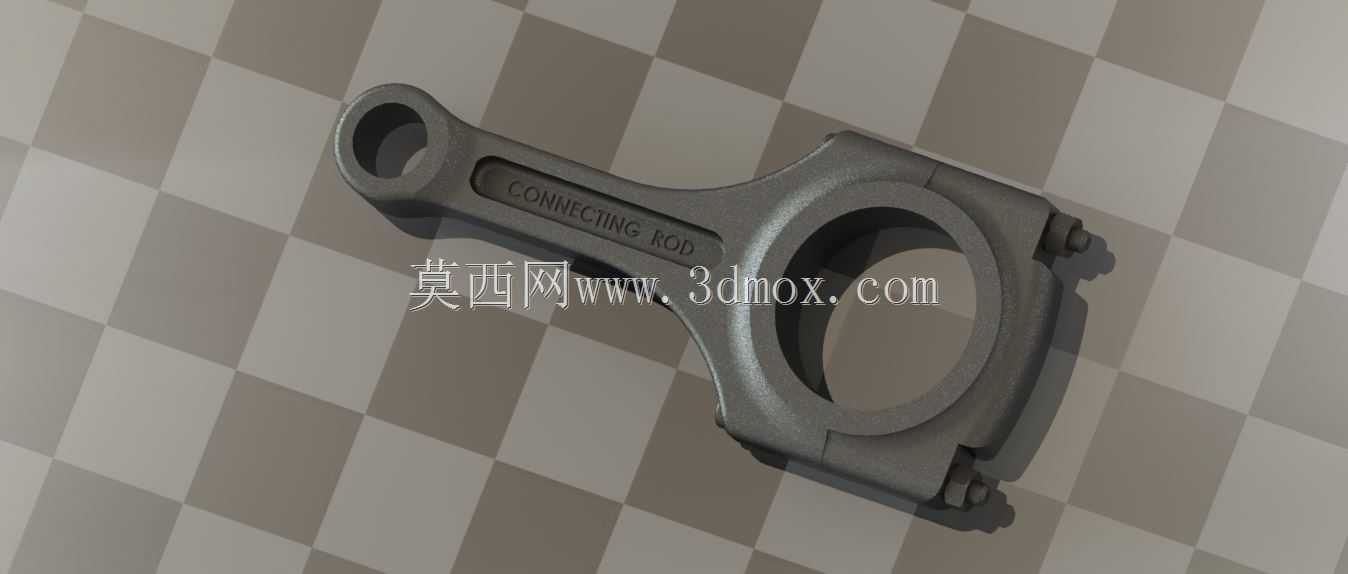

　　从结构细节来看，杆身与大小端的过渡位置均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，杆身表面预留的标识位可用于标注零件编号、安装方向，避免装配过程中出现方向错装。大端轴承盖的定位采用止口定位结构，能够保证反复拆装后轴承孔的圆度精度不发生偏移，满足发动机大修环节的重复装配需求。在实际选型匹配过程中，还需要结合发动机的额定转速、最大爆发压力参数，校核杆身的疲劳强度、螺栓的预紧力矩参数，确保在全工况转速区间内，连杆的变形量控制在允许范围内，不会出现杆身弯曲、螺栓断裂等恶性故障。
