深沟滚珠轴承机械结构三维建模

　　在各类旋转传动场景中，这类滚珠轴承是应用覆盖度极广的基础支撑部件，从普通民用电机的输出端支撑，到工业输送线的辊筒转轴定位，再到小型精密仪器的转动轴系，都能见到这类结构的身影。它的核心作用是通过滚动接触替代传统滑动摩擦副，大幅降低轴类零件转动过程中的摩擦损耗，同时为转轴提供稳定的径向与轴向约束，避免转动过程中出现轴系窜动、偏摆等问题，保障整套传动机构的运行精度与使用寿命。

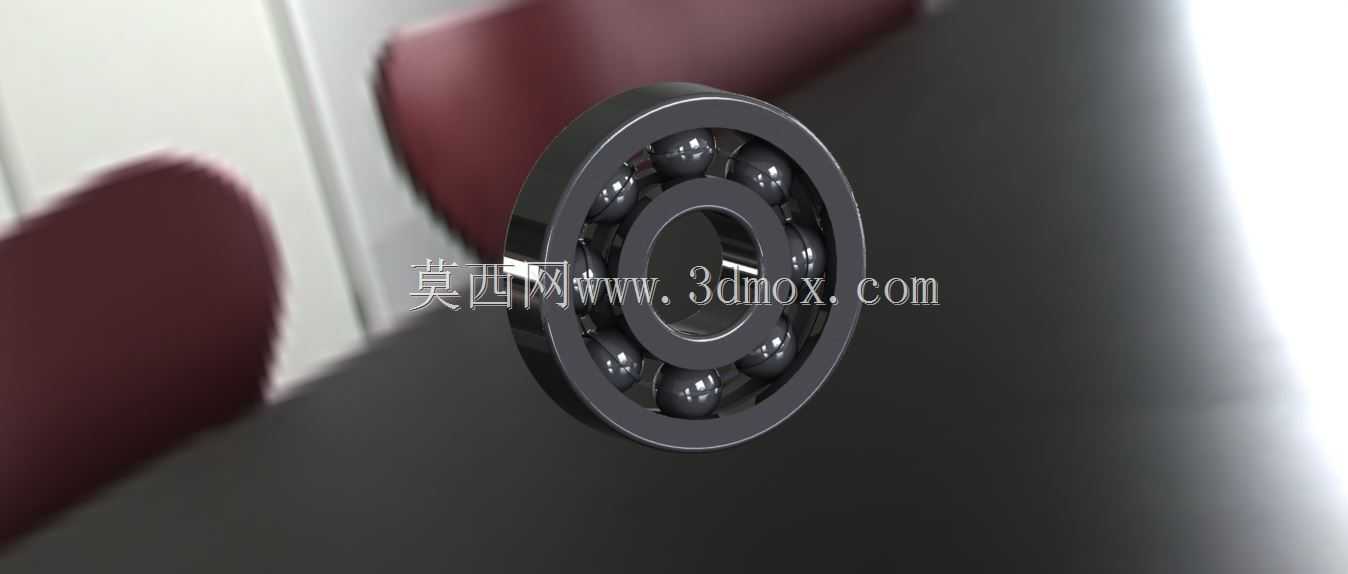

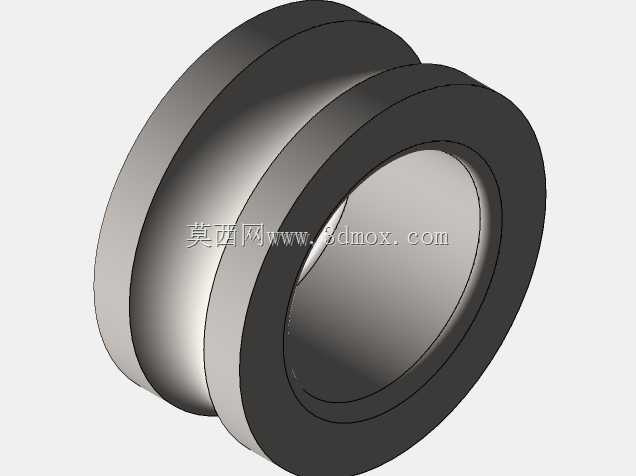

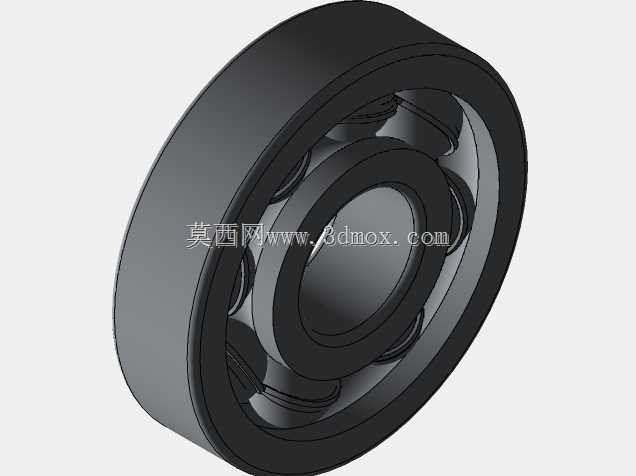

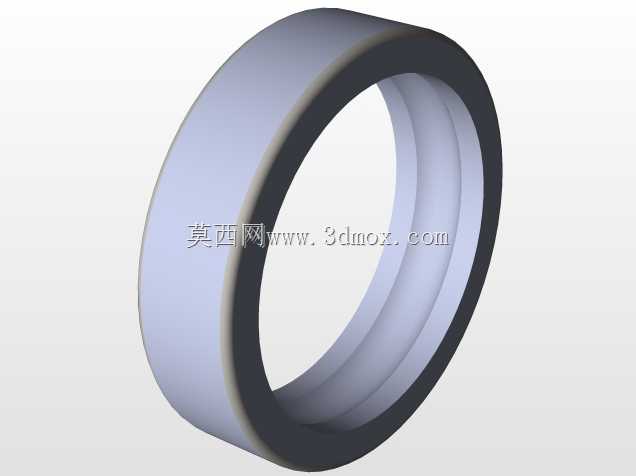

　　从结构设计逻辑来看，这套模型完整还原了深沟型滚珠轴承的核心组成：带有弧形滚道的内圈与外圈，均匀排布在滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚珠间直接摩擦的保持架结构。建模过程中严格遵循通用轴承的滚道曲率匹配原则，内圈与外圈的滚道圆弧半径略大于滚珠半径，既保证滚珠能够在滚道内顺畅滚动，又能让接触应力均匀分布在滚道与滚珠的接触面上，避免局部应力集中导致的早期点蚀失效。

　　在安装边界的尺寸匹配上，这类轴承的选型与安装需要严格匹配轴径与轴承座孔的公差配合：内圈与转轴通常采用过渡或小过盈配合，保证内圈能够随轴同步转动，避免内圈与轴面出现相对滑动磨损；外圈与轴承座孔多采用间隙或过渡配合，方便装配过程中的压装操作，同时适配少量的轴系热胀冷缩位移量。模型的外形尺寸完全参照通用深沟球轴承的标准系列参数设定，内孔直径、外圈外径、轴承宽度三者的比例符合常规选型的尺寸规范，能够直接用于设备装配阶段的干涉检查、布局模拟。

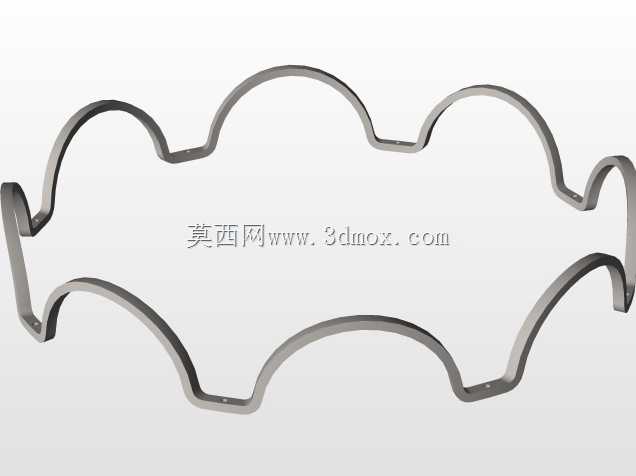

　　实际应用中，这类轴承的承载特性需要结合工况匹配：纯径向载荷场景下，滚珠与滚道的接触区均匀分布在轴承下半周，能够承受较高的径向负载；当存在少量轴向载荷时，滚道的侧壁会与滚珠侧面接触，提供双向的轴向限位能力，因此也适用于存在小幅轴向窜动力的轴系场景。建模时特意还原了滚珠与滚道之间的合理间隙，模拟实际轴承的游隙参数，避免模型出现完全零间隙的过约束状态，让后续的运动仿真更贴近真实运行状态。在装配结构上，保持架的兜孔结构完全贴合滚珠外形，既能够将滚珠均匀分隔在滚道圆周上，保证每个滚珠的受力均匀，又不会对滚珠的自转造成额外阻碍，这部分的细节建模能够帮助设计人员直观理解轴承内部的运动逻辑，在做轴系设计时更合理地规划润滑、密封的配套结构。
